一、甲(jia)型平焊法蘭

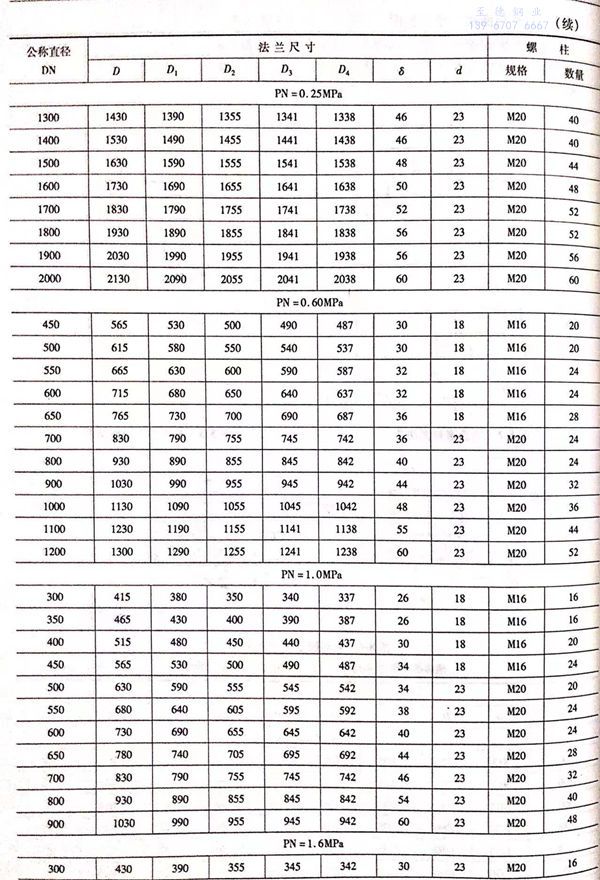

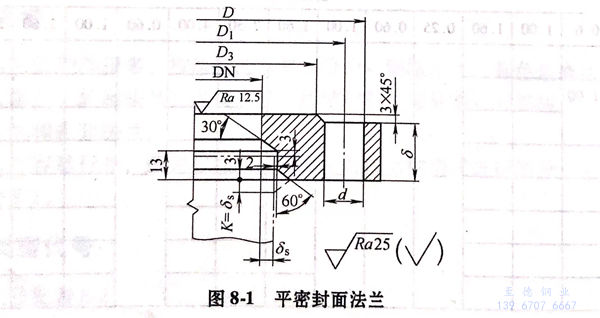

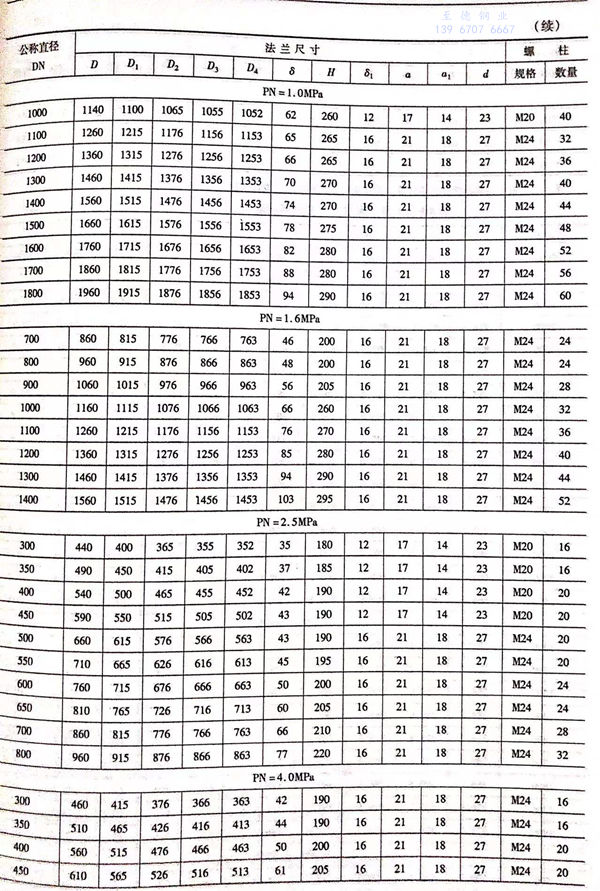

1. 平密(mi)封面法蘭型式(shi)如(ru)圖8-1所示(shi),尺寸見表8-5。

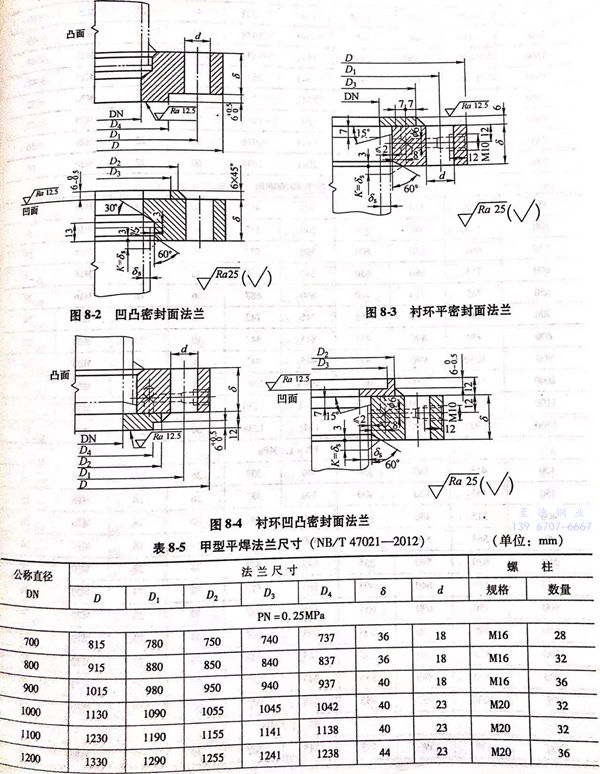

2. 凹凸密封(feng)面法蘭(lan)型式如圖8-2所示,尺寸見表(biao)8-5。


3. 襯環平密封面(mian)法蘭型式如圖8-3所示,尺(chi)寸(cun)見表8-5。


4. 襯環(huan)凹凸密封面法蘭型(xing)式如圖8-4所示,尺寸見表8-5。

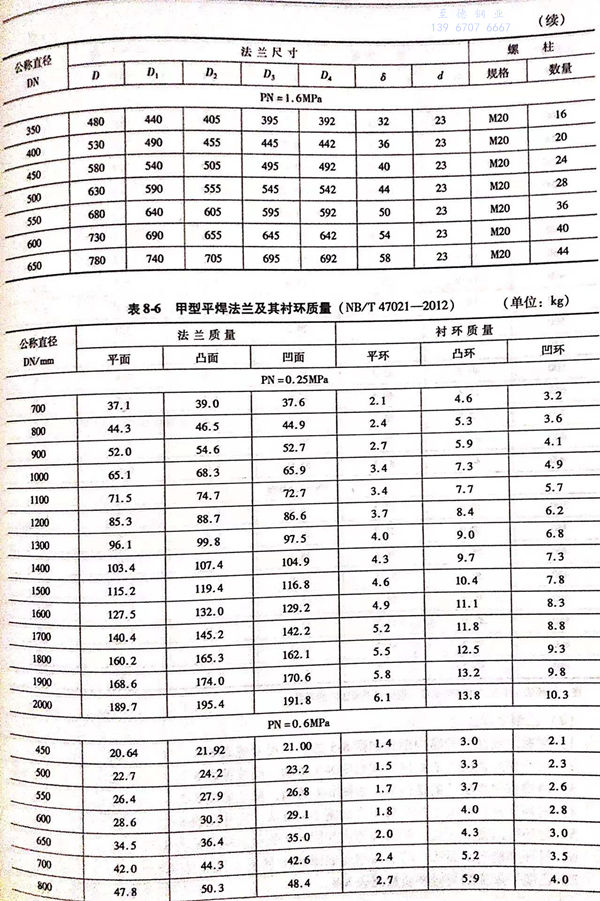

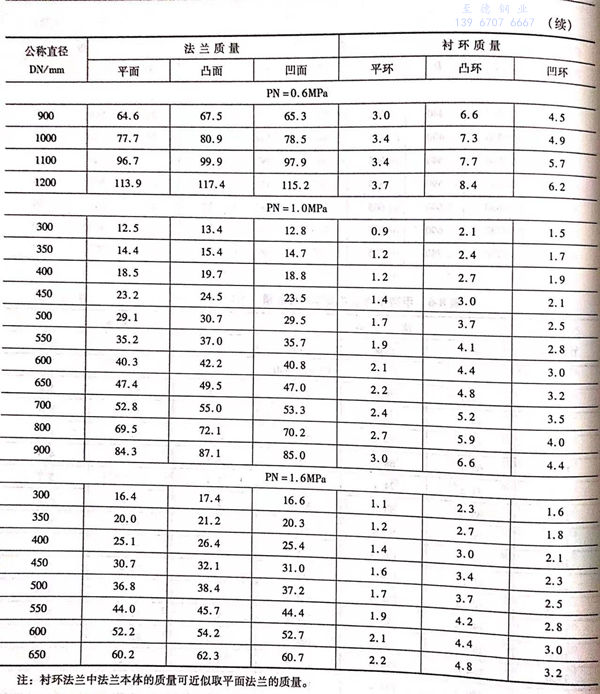

5. 甲(jia)型平焊法蘭與襯環(huan)質量見表(biao)8-6。






二、乙型平焊法蘭(lan)

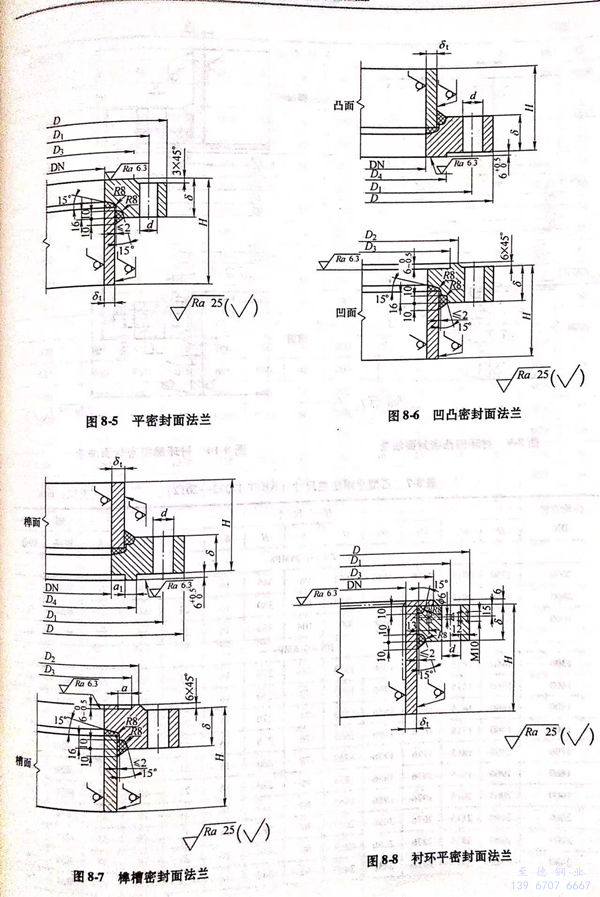

1. 平密封面法蘭的(de)結構型(xing)式(shi)如圖8-5所示,尺(chi)寸見表8-7。


2. 凹凸密封面法蘭的結(jie)構型(xing)式(shi)如圖8-6所示,尺寸(cun)見(jian)表8-7。


3. 榫槽密封面法蘭的結構型式如圖8-7所示,尺寸見(jian)表(biao)8-7。


4. 襯(chen)環平密封面法蘭(lan)的結構型式(shi)如圖8-8所示(shi),尺寸見表8-7。

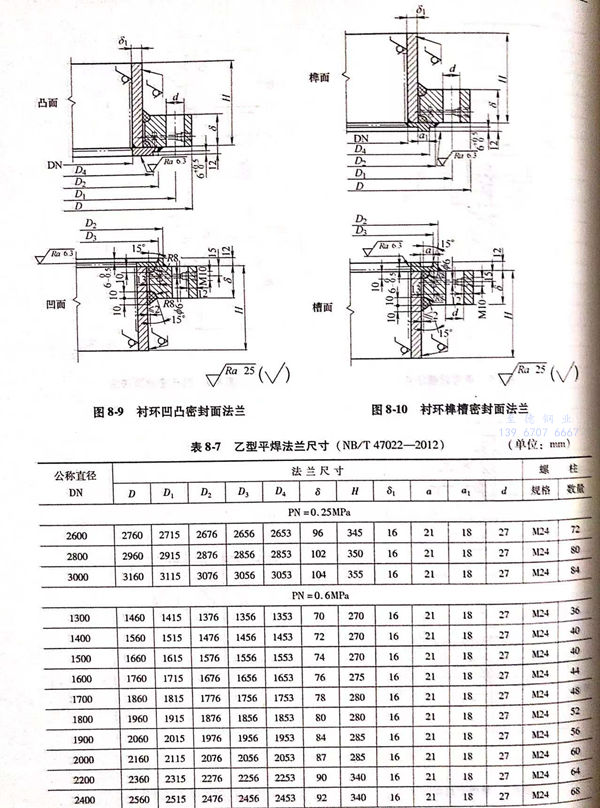

5. 襯環凹凸密封面(mian)法(fa)蘭(lan)的結(jie)構(gou)型(xing)式如(ru)圖8-9所示(shi),尺(chi)寸見表8-7。


6. 襯環榫槽密封面法蘭的結構型式(shi)如圖(tu)8-10所示,尺寸見表8-7。

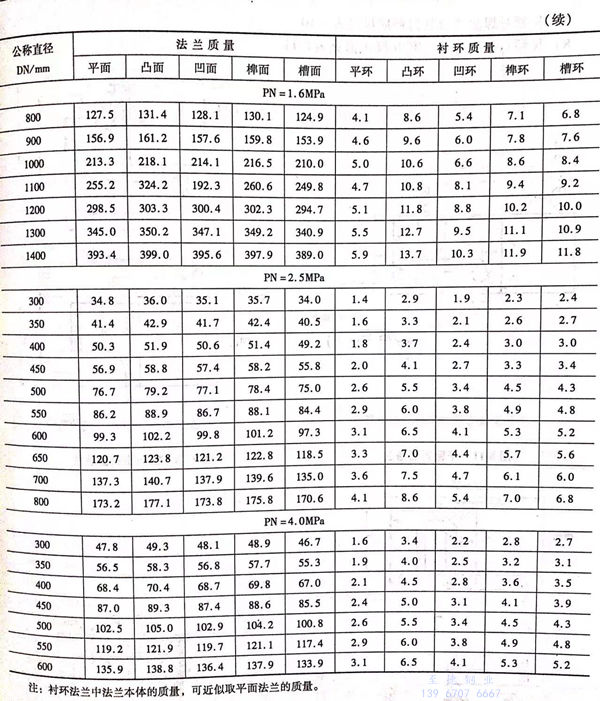

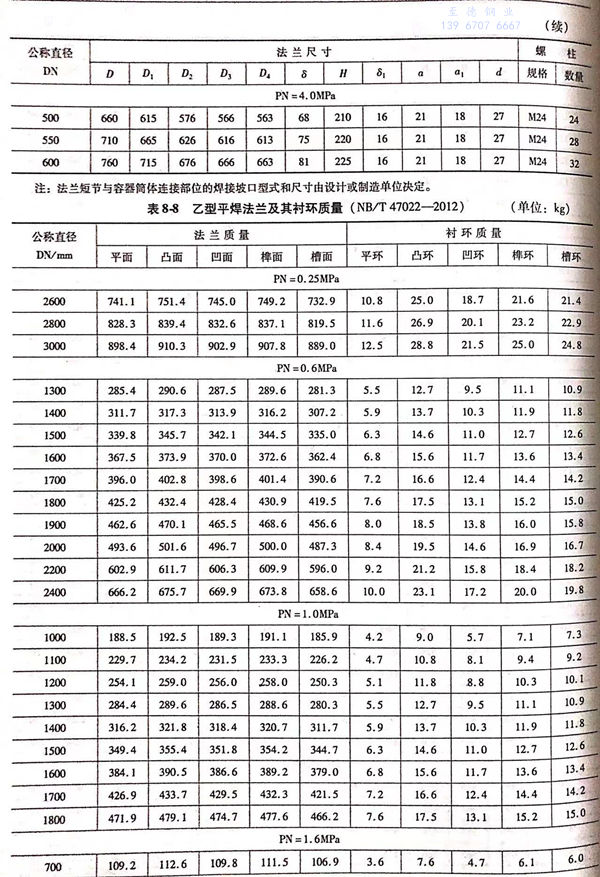

7. 乙型平(ping)焊法蘭與襯環質量見表8-8。
