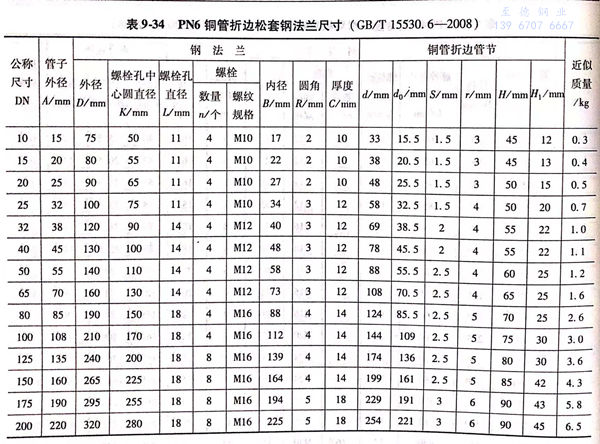

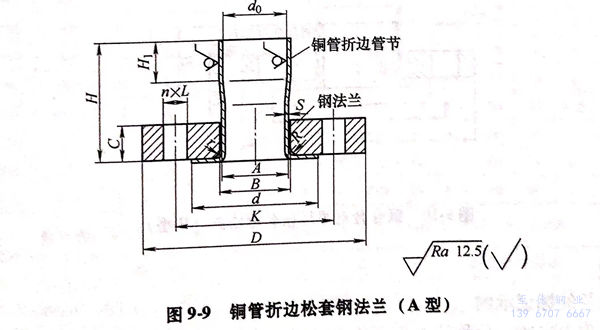

1. 銅管折邊松套鋼法蘭(A型(xing))的型(xing)式(shi)與尺寸(cun)見圖9-9和表9-34.







標記示例:


標記示(shi)例見銅(tong)合(he)金(jin)對(dui)焊環松套(tao)鋼法(fa)蘭(lan)的(de)標記示(shi)例。

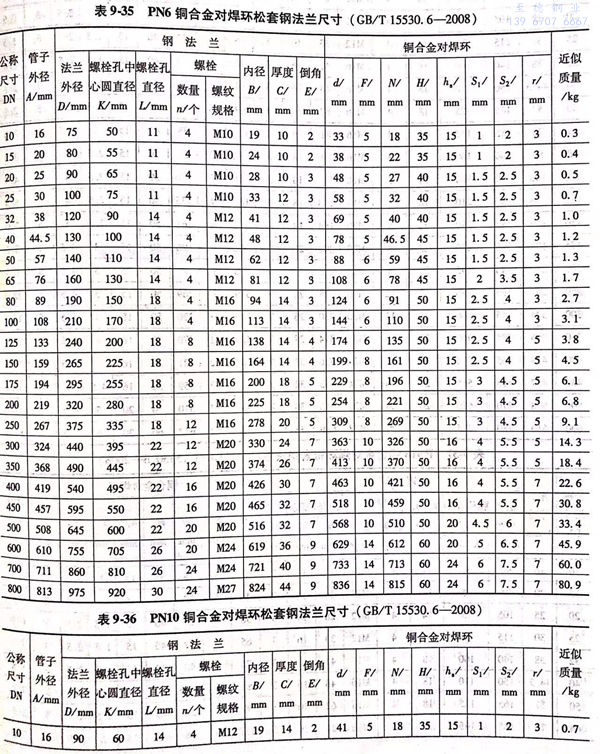

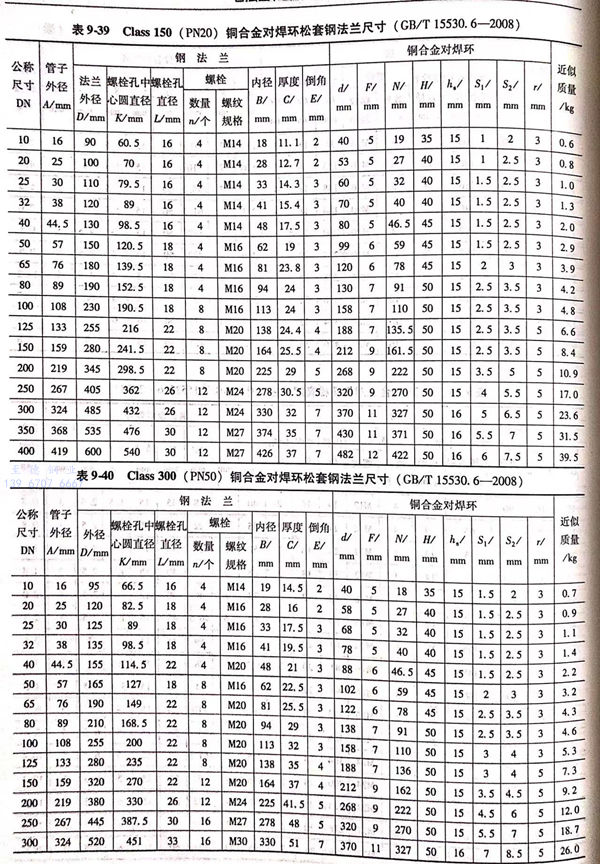

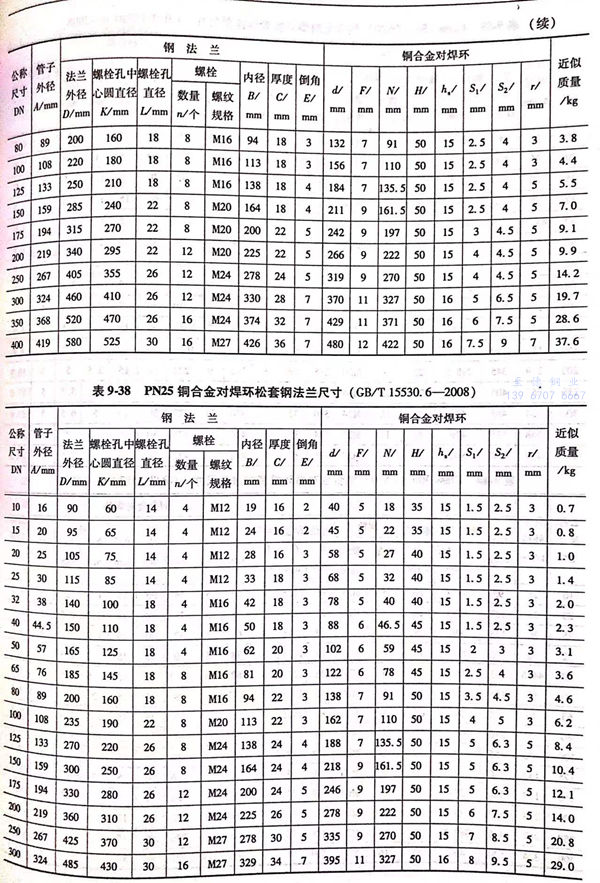

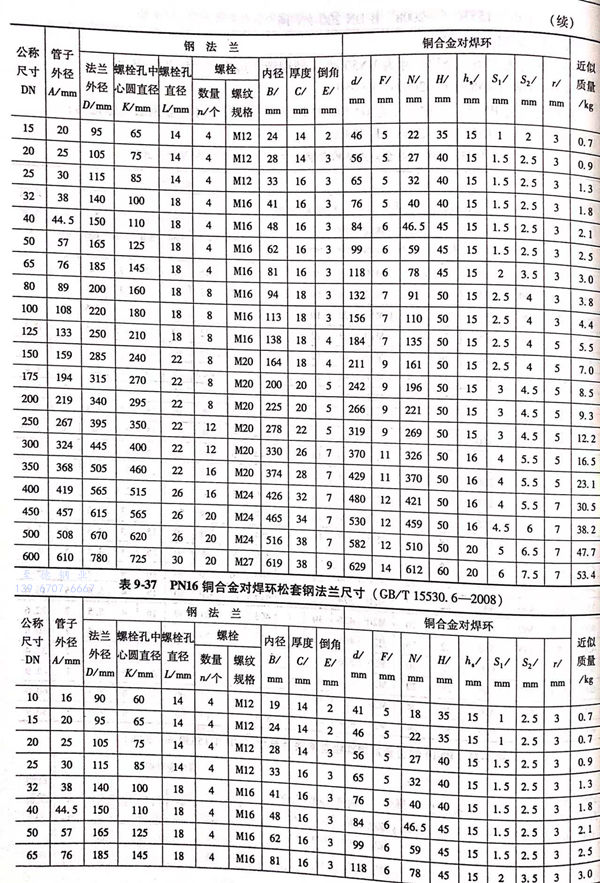

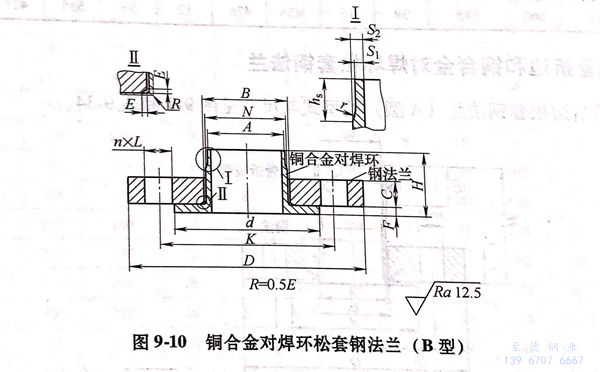

2. 銅(tong)合金對焊環松套(tao)鋼法蘭(B型)的型式(shi)與尺(chi)寸見圖9-10和表9-35~表9-40.





標記示例


①. 通(tong)用法蘭的標(biao)記示例


  公稱(cheng)尺寸為(wei)DN150, 公稱(cheng)壓力為(wei)PN6的A型(xing)銅管(guan)折(zhe)邊松套鋼法(fa)蘭標記(ji)為(wei): 法(fa)蘭  GB/T 15530.6-2008  A  DN 150-PN 6


  公稱尺(chi)寸為DN200, 公稱壓力為PN16的B型銅合金對焊環松套鋼法(fa)蘭標記為:法(fa)蘭 GB/T 15530.6-2008 B DN 200-PN 16


②. 船用(yong)法(fa)蘭(lan)標記(ji)示例(li)


  公稱壓力為PN6, 公稱尺寸為DN50的A型銅(tong)管折邊松(song)套鋼(gang)法蘭標記為:法蘭 GB/T 15530.6-2008 A 6050


  公稱(cheng)(cheng)壓力為PN25, 公稱(cheng)(cheng)尺(chi)寸為DN300的B型銅合金對焊環松套(tao)鋼法蘭(lan)標記為:法蘭(lan) GB/T 15530.6-2008 B 25300
