一(yi)、管法(fa)蘭連接用緊固件長度計算(suan)計算(suan)公式


1. 用Class 標記(ji)的法蘭(lan)(美洲體(ti)系法蘭(lan))


a. 平面(mian)法蘭和突面(mian)法蘭


  螺栓長度:ι=2(C+ΔC)+m+z+Δι+t  (適用于Class≤150的(de)平面和突(tu)面法蘭)


  螺柱長度:ι=2(C+ΔC)+2m+2z+Δι+t  (適用于除(chu)Class≤300的突(tu)面(mian)法蘭)


  螺柱長(chang)度:ι=2(C+ΔC)+2f+2m+2z+Δι+t  (適(shi)用于Class≥600的突面法蘭)


b. 松套法蘭


  螺栓(shuan)長度:ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t   (適用于Class≤150的對焊環帶頸(jing)松(song)套(tao)法蘭(lan)和翻邊環松(song)套(tao)法蘭(lan))


  螺栓長度(du):ι=2(C+ΔC)+2F+m+z+Δι+t  (適用(yong)于Class≤150的對(dui)焊(han)環(huan)和(he)平焊(han)環(huan)板式松(song)套法蘭)


  螺柱(zhu)長(chang)度(du):ι=2(C+ΔC)+2t2+2m+2z+Δι+t  (適用于(yu)所有對焊(han)環(huan)帶頸松套法蘭)


  螺柱長度(du):ι=2(C+ΔC)+2F+2m+2z+Δι+t  (適(shi)用(yong)于所有對焊環(huan)和平焊環(huan)板式松(song)套法蘭)


c. 凹(ao)凸面(mian)和榫(sun)槽(cao)面(mian)法蘭(lan)


  螺柱長度:ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t (適用于(yu)所有(you)凹凸(tu)面和榫槽面法蘭)


d. 環連(lian)接面法蘭


螺栓(shuan)長(chang)度:ι=2(C+ΔC+E)+S+2m+2z+Δι  (適用(yong)于所有環連接面法蘭)


2. 用PN標記的法蘭(歐(ou)洲體(ti)系(xi)法蘭)


 a. 平面法蘭和(he)突面法蘭


螺栓長度(du):ι=2(C+ΔC)+m+z+Δι+t (適用于PN≤16的平面(mian)(mian)和突(tu)面(mian)(mian)法蘭)


螺柱長(chang)度:ι=2(C+ΔC)+2m+2z+Δι+t  (適用于所有的突(tu)面法蘭)


 b. 松套法蘭


  螺栓(shuan)長度:ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t  (適用于PN≤1.6的對焊環(huan)(huan)帶頸松套(tao)法(fa)蘭(lan)和翻邊(bian)環(huan)(huan)松套(tao)法(fa)蘭(lan))


  螺栓長(chang)度:ι=2(C+ΔC)+2F+m+z+Δι+t  (適用于PN≤16的對焊(han)環和平焊(han)環板式松套法(fa)蘭)


  螺柱長度:ι=2(C+ΔC)+2t2+2m+2z+Δι+t  (適用于所有對焊環(huan)帶頸松套法(fa)蘭(lan))


  螺柱長(chang)度:ι=2(C+ΔC)+2F+2m+2z+Δι+t  (適用于所(suo)有(you)對焊環(huan)(huan)和平焊環(huan)(huan)板(ban)式松套法蘭)


 c. 凹凸面(mian)(mian)和(he)榫(sun)槽面(mian)(mian)法


  螺柱長度:ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t  (適用于所有凹凸面和榫槽(cao)面法蘭)


 d. 環連(lian)接(jie)面法蘭


螺柱長度:ι=2(C+ΔC+E)+S+2m+2z+Δι (適用于所有(you)環連接面法蘭(lan))


式中:


   ι--緊固(gu)件(六角(jiao)頭螺(luo)(luo)(luo)栓、雙頭螺(luo)(luo)(luo)柱(zhu)和全螺(luo)(luo)(luo)紋螺(luo)(luo)(luo)柱(zhu))長(chang)度(du)(見圖10-6~圖10-8);


   C-法蘭厚(hou)度(du),數值按相(xiang)應的法蘭標準(zhun)確定,單(dan)位(wei)為毫米(mm);


   ΔC-法蘭厚度偏差,數值按相應的法蘭標準確定,單位為毫米(mm);


   f-突面法(fa)蘭的突面高度(du),數值按(an)相(xiang)應(ying)的法(fa)蘭標準確定,單位為毫米(mm);


   f1、f2-凹凸面、榫槽面法蘭的凸面、榫面高度,數值按相應的法蘭標準確定,單位為毫米(mm);


   F-對焊環和平(ping)焊環板式(shi)松套法蘭的(de)焊環厚度,數值按相應的(de)法蘭標準(zhun)確(que)定(ding),單位為(wei)毫米(mi)(mm);


   t2-對焊環帶頸松套法蘭的對焊環厚度,數值按用戶訂貨要求確定,單位為毫米(mm);


   S2-翻邊環松套法蘭的翻邊環厚度,數值按相應的法蘭標準確定,單位為毫米(mm);


   E-環連接面法蘭的凸(tu)臺高度,數值按(an)相應的法蘭標(biao)準確定(ding),單(dan)位為(wei)毫米(mm);


   S-環(huan)連接面法蘭(lan)間近似距(ju)離,數值按表10-11或(huo)表10-12(或(huo)相(xiang)應的法蘭(lan)標準)確定,單位為毫(hao)米(mm);


   m-螺(luo)(luo)母最大厚度,數值按表10-13確定,與螺(luo)(luo)栓配合時用(yong)m1,與螺(luo)(luo)柱配合時用(yong)m2,單位為毫米(mm);


   z-緊固(gu)件倒角端長度(du),數值按表(biao)10-13確定,單位為毫米(mm);


   Δι-螺(luo)栓或(huo)螺(luo)柱的長度偏差(cha),數值(zhi)按表10-14 確定,單(dan)位為(wei)毫米(mm);


   t-墊片厚度,一般取(qu)t=3mm.


圖 6.jpg



二(er)、管法蘭(lan)連(lian)接(jie)用緊固件長度技(ji)術有(you)關(guan)參數


  1. 法蘭厚度偏差應為正值(zhi),其數值(zhi)按(an)相關標(biao)準的規定(ding)。

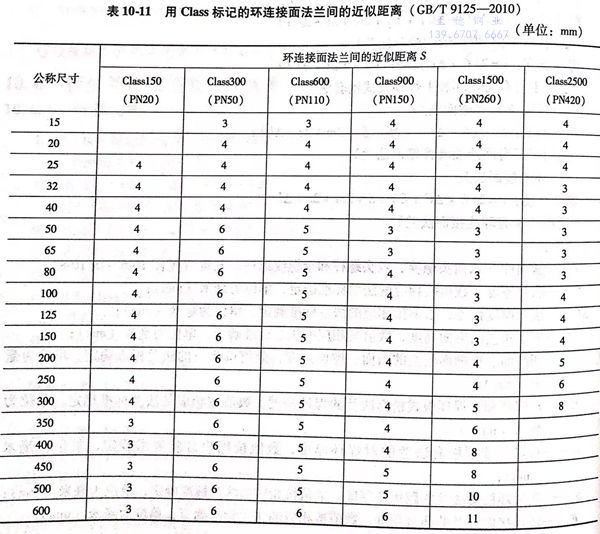

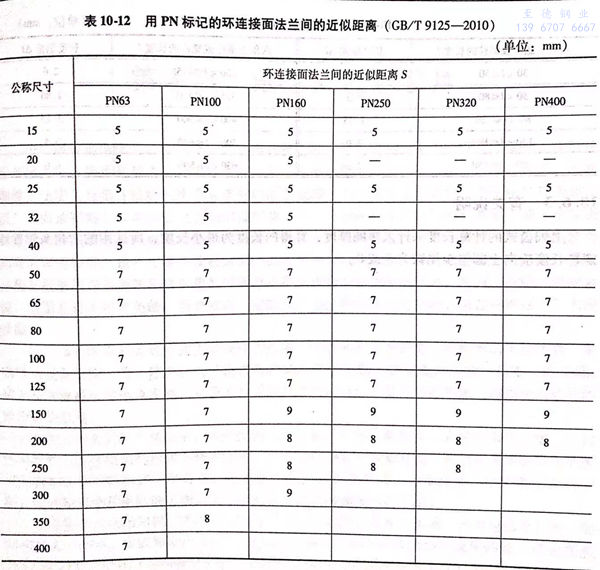

  2. 環連接法蘭間的近似(si)距離見(jian)表(biao)10-11和表(biao)10-12.

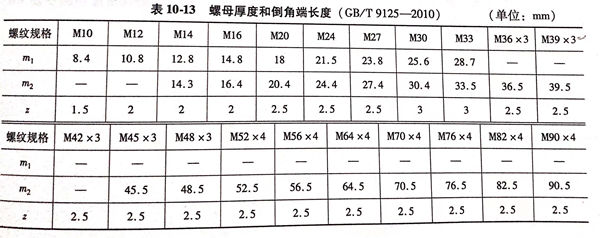

  3. 螺母最大厚度(du)、緊(jin)固件倒角端長度(du)見表(biao) 10-13。

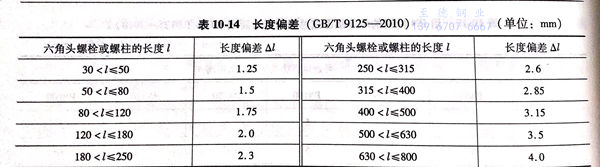

  4. 六角(jiao)螺栓或螺柱的(de)長度(du)偏差見表 10-14。




三(san)、管法(fa)蘭連接用緊(jin)固件(jian)長度計算有關說明


  上列公式(shi)的計(ji)算(suan)長(chang)度未計(ji)入(ru)墊圈厚度,算(suan)得的長(chang)度為最小長(chang)度,所選用的六角頭螺栓(shuan)或螺柱(zhu)長(chang)度應(ying)向上圓整至(zhi)尾數為5或0。
