一、通用(yong)金屬(shu)環形墊片(pian)型式、尺(chi)寸及公差


1. 型式與尺寸(cun)

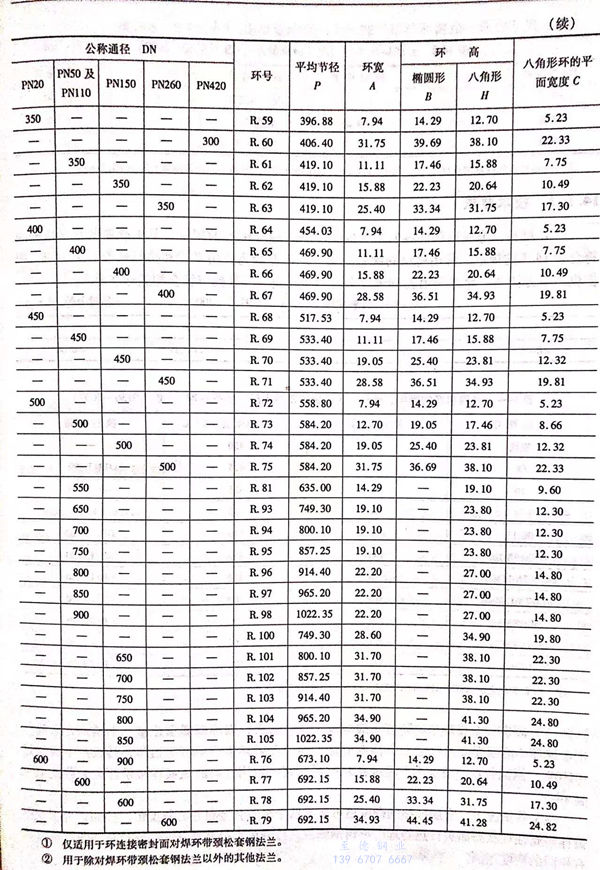

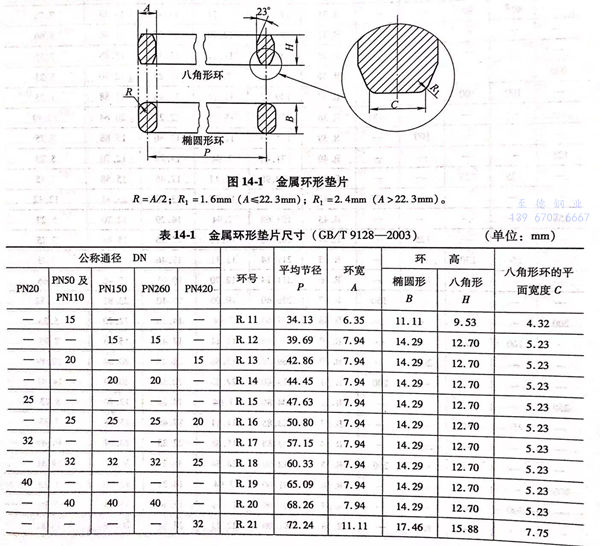

 金屬環形墊片(pian)按截面(mian)形狀分為八(ba)角形和橢圓形兩(liang)種結構,如圖(tu)14-1所(suo)示(shi),尺(chi)寸見(jian)表14-1.






2. 尺(chi)寸公差

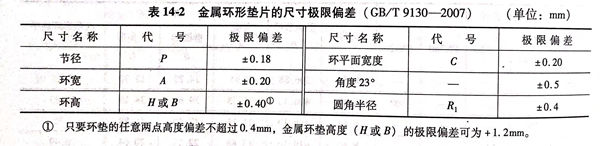

 金屬環形墊(dian)片的尺寸極限偏差見表 14-2。





二、通用金屬環形(xing)墊片技(ji)術要求


1. 材料

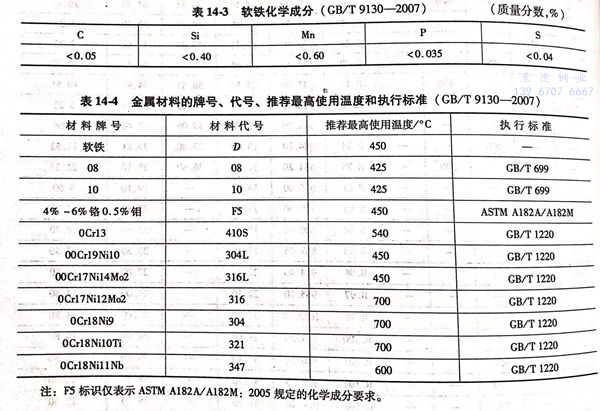

 金屬環墊坯料(liao)的(de)(de)化學(xue)成分應(ying)(ying)符合(he)相應(ying)(ying)標(biao)(biao)準的(de)(de)規(gui)定,其(qi)(qi)中軟鐵的(de)(de)化學(xue)成分應(ying)(ying)符合(he)表14-3的(de)(de)規(gui)定,常用(yong)材料(liao)的(de)(de)牌號、代號、推薦最高使用(yong)溫度和執行(xing)標(biao)(biao)準見表14-4。根據(ju)供(gong)需雙(shuang)方協(xie)商,允許采用(yong)表14-4之外的(de)(de)其(qi)(qi)他材料(liao),其(qi)(qi)性能應(ying)(ying)符合(he)相關(guan)標(biao)(biao)準要求。




2. 硬度

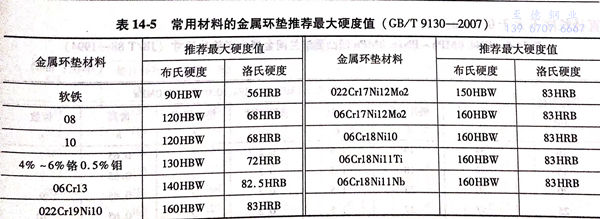

 金屬環墊的硬度一般應低于法蘭材料,以確保緊密連接。合金及不銹(xiu)鋼(gang)法蘭用金屬環墊的硬度值由供需雙方協商確定。同一金屬環墊的硬度應均勻,其極差不得超過10HBW,測試各點的硬度不得超過表14-5的規定。常用材料的金屬環墊推薦最大硬度值見表14-5。




 在(zai)某些情(qing)況(kuang)下,金(jin)屬環墊(dian)的(de)硬(ying)(ying)度值可能不低(di)于(yu)法蘭合金(jin)材料的(de)硬(ying)(ying)度值。例如,為了獲得最佳(jia)耐腐蝕(shi)性狀態而進行熱處理的(de)不銹鋼(gang)法蘭;與退(tui)火至最低(di)硬(ying)(ying)度的(de)同(tong)(tong)樣材料制(zhi)成的(de)環墊(dian)具有相同(tong)(tong)的(de)硬(ying)(ying)度范圍(wei)。


3. 表(biao)面粗糙(cao)度


 金屬環墊的(de)密封面(mian)(八角(jiao)墊的(de)斜面(mian)、橢圓墊的(de)圓弧面(mian))不(bu)得有劃痕、磕(ke)痕、裂(lie)紋和凹坑,表面(mian)粗(cu)糙度不(bu)大于(yu)Ra1.6μm.



三(san)、通用金屬環形墊片標記


 1. 標記方法


  金(jin)屬環形(xing)墊片的標記由墊片形(xing)式(shi)、環號-墊片材料(liao)牌號和墊片標準號組(zu)成。


 2. 標(biao)記(ji)示例(li)


  號為(wei)20, 材料為(wei)0Cr19Ni9 的八(ba)角形(xing)金(jin)屬環墊(dian)片,其標(biao)記為(wei):八(ba)角墊(dian)  R.20-0Cr19Ni9  GB/T 9128
