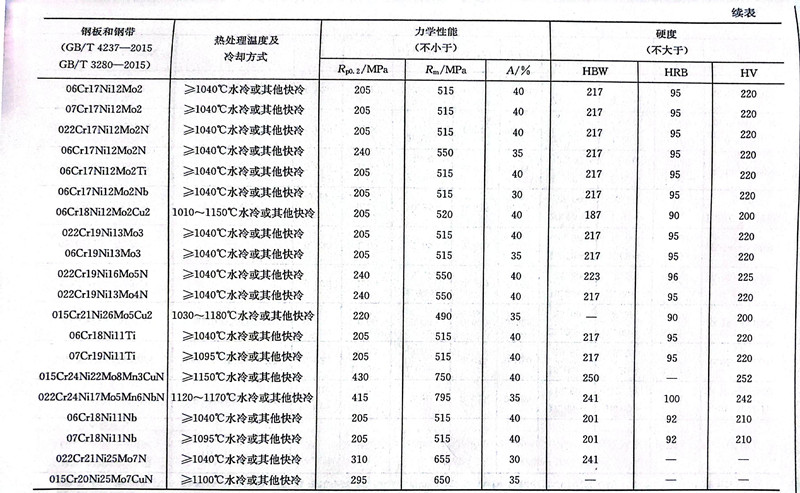

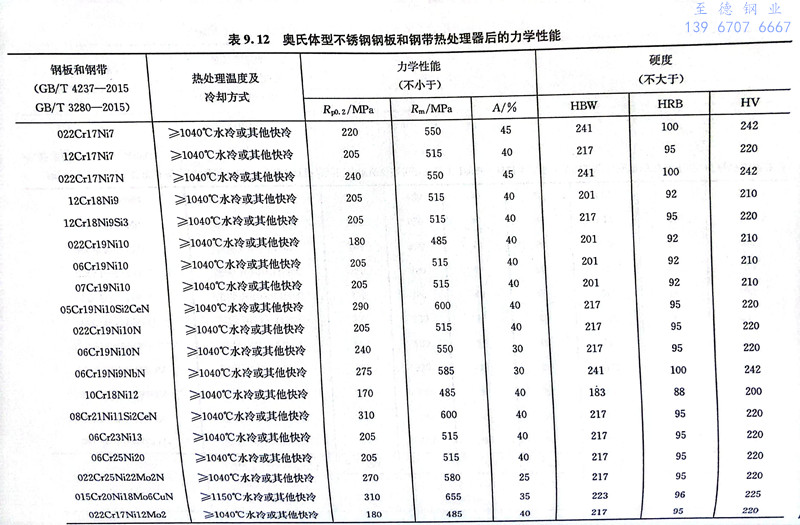

654 SMO是瑞典開發的一種超(chao)級奧氏體(ti)不銹鋼，較早列入我國國家標準GB/T20878-2007，即015Cr24Ni22Mo8Mn3CuN 不銹鋼。015Cr24Ni22Mo8Mn3CuN 不銹鋼通過提高Mn含量以提高鋼中的氮含量，并與高的Cr、Ni、Mo含量相結合使鋼的PREN達到約55，高于其他超級不銹鋼，因此，具有高的耐蝕性，特別是耐點蝕和耐縫隙腐蝕性能。該鋼硫含量要求不高于0.005％，其目的是防止影響耐蝕性MnS夾雜物的形成。該鋼固溶態具有單一的奧氏體組織，由于鋼中的Cr、Ni、Mo的含量都很高，當熱加工、熱成形、熱處理和焊接等工藝不當時，更易于有金屬間相和Cr₂N的析出，損害鋼的各種性能。該鋼在固溶態有比較高的力學性能（表9.12），韌性高，室溫時沖擊功大于250J，-196℃時仍大于125J。

 015Cr24Ni22Mo8Mn3CuN、654SMO 不銹鋼在許多酸性介質中具有很好的耐全面腐蝕的性能。該鋼的耐點蝕和耐縫隙腐蝕的能力也優于其他超(chao)級(ji)不銹鋼，還優于一些耐蝕合金。該鋼還具有高的耐應力腐蝕的能力。

 015Cr24Ni22Mo8Mn3CuN、654SMO 不銹(xiu)鋼(gang)是超(chao)級(ji)奧氏體不銹(xiu)鋼(gang)中含合金(jin)元(yuan)素最高(gao)的(de)牌號之(zhi)一，因此，鋼(gang)的(de)高(gao)溫強度高(gao)、熱塑(su)性較(jiao)低(di)、熱加(jia)工性能相(xiang)對較(jiao)差，易(yi)出現熱裂紋。該鋼(gang)易(yi)于(yu)冷加(jia)工硬(ying)化，一次(ci)冷變形量(liang)不宜(yi)(yi)太大，以不大于(yu)15％為宜(yi)(yi)。該鋼(gang)焊接性能尚(shang)好。

 015Cr24Ni22Mo8Mn3CuN、654SMO 不銹鋼(gang)多用(yong)于化(hua)工(gong)、海(hai)水、造(zao)紙工(gong)業和煙(yan)氣脫硫等(deng)煙(yan)氣凈化(hua)環境中所使用(yong)的設備、構(gou)件(jian)、容器、熱(re)交(jiao)換器和管線等(deng)。

 至德鋼業(ye)，我們(men)根據您的(de)實際需求，給出(chu)參考建議，為您提供高性價比(bi)的(de)不(bu)銹鋼管道及配件。
