07Cr12Ni4Mn5Mo3Al（亦稱69111）是我(wo)國在20世紀70年代為(wei)滿(man)足宇(yu)航工(gong)業(ye)的需要而開發出的一(yi)種節(jie)鎳型半奧氏體沉淀硬化(hua)不(bu)銹(xiu)鋼(gang)(gang)，鋼(gang)(gang)中加入5％的錳代替部分(fen)鎳。該鋼(gang)(gang)的高溫(wen)(wen)塑(su)性良(liang)好(hao)，可在850～1120℃溫(wen)(wen)度區間進行加工(gong)。

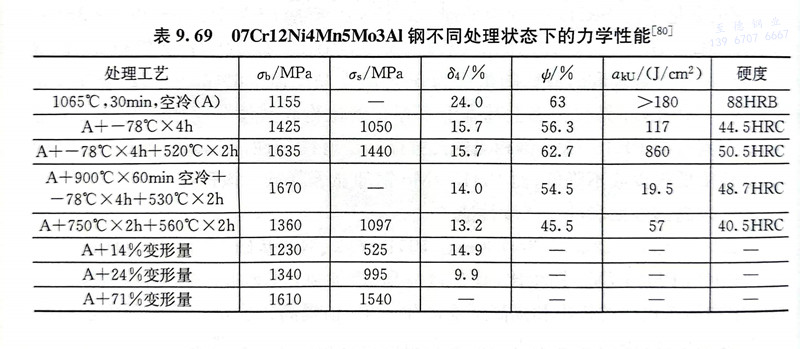

  07Cr12Ni4Mn5Mo3Al 不(bu)銹鋼適宜的固溶溫度(du)為1050℃，固溶狀態中的δ相為5％～10％，M，點約(yue)為-10℃。表9.69為07Cr12Ni4Mn5Mo3Al 不(bu)銹鋼不(bu)同處理(li)狀態下的力(li)學(xue)性能。

  07Cr12Ni4Mn5Mo3Al 不銹(xiu)鋼(gang)經1050℃固(gu)(gu)溶，-70℃冷處理(li)后的(de)(de)組(zu)織(zhi)為(wei)馬氏體、δ相(xiang)和(he)(he)(he)殘余(yu)奧(ao)氏體。該鋼(gang)400～600℃時(shi)效2h，在(zai)(zai)馬氏體中析出(chu)點狀(zhuang)和(he)(he)(he)片(pian)狀(zhuang)沉淀物(wu)，而在(zai)(zai)8相(xiang)中析出(chu)的(de)(de)片(pian)狀(zhuang)沉淀物(wu)要比馬氏體中沉淀物(wu)尺(chi)寸(cun)粗(cu)大。TEM分(fen)析證(zheng)明，片(pian)狀(zhuang)相(xiang)為(wei)J相(xiang)，點狀(zhuang)相(xiang)為(wei)（Ni，Mn）Al化(hua)合物(wu)，530℃時(shi)效出(chu)現硬度峰值(zhi)。時(shi)效反應是在(zai)(zai)馬氏體和(he)(he)(he)δ相(xiang)中進行的(de)(de)，530℃時(shi)效6h，組(zu)織(zhi)中出(chu)現逆轉(zhuan)變奧(ao)氏體。J相(xiang)是由純Fe層(ceng)(ceng)和(he)(he)(he)純Cr層(ceng)(ceng)交替組(zu)成的(de)(de)一種(zhong)新相(xiang)。07Cr12Ni4Mn5Mo3Al 不銹(xiu)鋼(gang)在(zai)(zai)固(gu)(gu)溶狀(zhuang)態下具有良(liang)好的(de)(de)加工成形性(xing)能(neng)和(he)(he)(he)焊接性(xing)能(neng)。經過適(shi)量的(de)(de)冷變形、冷處理(li)和(he)(he)(he)時(shi)效處理(li)后，可獲得超(chao)高強度，適(shi)合于制(zhi)造350℃以下工作的(de)(de)飛行器構件、彈性(xing)元件等。
