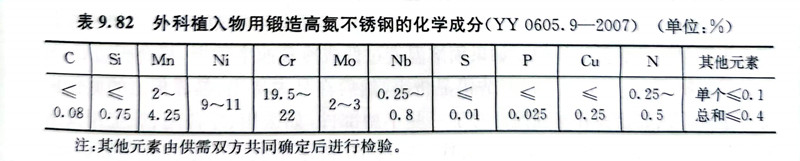

2007年我國制定的醫藥行業標準YY0605.9-2007《外科植入物金屬材料第9部分：鍛造高氮不銹鋼》中引進的一種高氮不銹鋼，在長期臨床應用中表明，如果應用適當，其預期的生物學反應水平是可以接受的。現該標準已為YY 0605.9-2015代替。表9.82為該鋼的化學成分。YY 0605.9-2015規定該鋼的力學性能：直徑或厚度小于80mm的鋼棒經退火（固溶處理）后為R_m≥740MPa、R_p0.2≥430MPa、δ₅≥35％，還規定了在中等硬化或硬化狀態的直徑不大于20m的鋼棒、鋼絲、冷拉棒、鋼板和鋼帶的力學性能要求。該鋼有較高的力學性能，特別是有高的屈服強度。這種鋼的熔煉方式建議采用真空熔煉或電渣熔煉。

 對(dui)這種(zhong)鍛造高氮不(bu)(bu)銹鋼的顯微組(zu)織的要(yao)求（YY 0605.9-2015）：奧氏體(ti)晶粒度不(bu)(bu)粗(cu)于4級；鋼的組(zu)織中應(ying)沒有殘余δ鐵素體(ti)存在；對(dui)非金屬夾(jia)雜(za)物的要(yao)求是A型的細(xi)系應(ying)不(bu)(bu)大(da)(da)于1.5級，B型和(he)C型的細(xi)系應(ying)不(bu)(bu)大(da)(da)于2級，D型細(xi)系應(ying)不(bu)(bu)大(da)(da)于2.5級，各類非夾(jia)雜(za)物的粗(cu)系均不(bu)(bu)得大(da)(da)于1.5級。該鋼經675℃加熱(re)1h并空冷，應(ying)能通(tong)過規定的晶間腐蝕試驗。
