1. 材料許用(yong)(yong)應用(yong)(yong)的確定(ding)基準應符合相關標準的要(yao)求。
2. 管道組成件材(cai)料的(de)許用應(ying)力,中國標(biao)準(zhun)材(cai)料應(ying)符合(he)現(xian)行國家標(biao)準(zhun)的(de)有(you)關規(gui)定;美(mei)國標(biao)準(zhun)材(cai)料應(ying)符合(he)ASME B31的(de)有(you)關規(gui)定。
3. 管道柔性設計的(de)應(ying)力限制應(ying)符合相關標(biao)準(zhun)的(de)有關規定。
4. 持續荷載的計算應(ying)力(li)應(ying)符合下列要(yao)求:
①. 管道組成件的(de)(de)(de)厚度(du)及補強計(ji)算(suan)滿足(zu)規范的(de)(de)(de)要求,則由于內(nei)壓(ya)所產生的(de)(de)(de)應力應認為是安全的(de)(de)(de)。
②. 管道組成件的(de)(de)厚度及穩定性計算(suan)滿足規范的(de)(de)要求,則由(you)于(yu)外壓所產生(sheng)的(de)(de)應(ying)力應(ying)認為是安全(quan)的(de)(de)。
③. 管道中由于壓力、重力和其他持續荷載所產生的縱向應力之和σL,不應超過材料在預計最高溫度下的許用應力[σ]h。

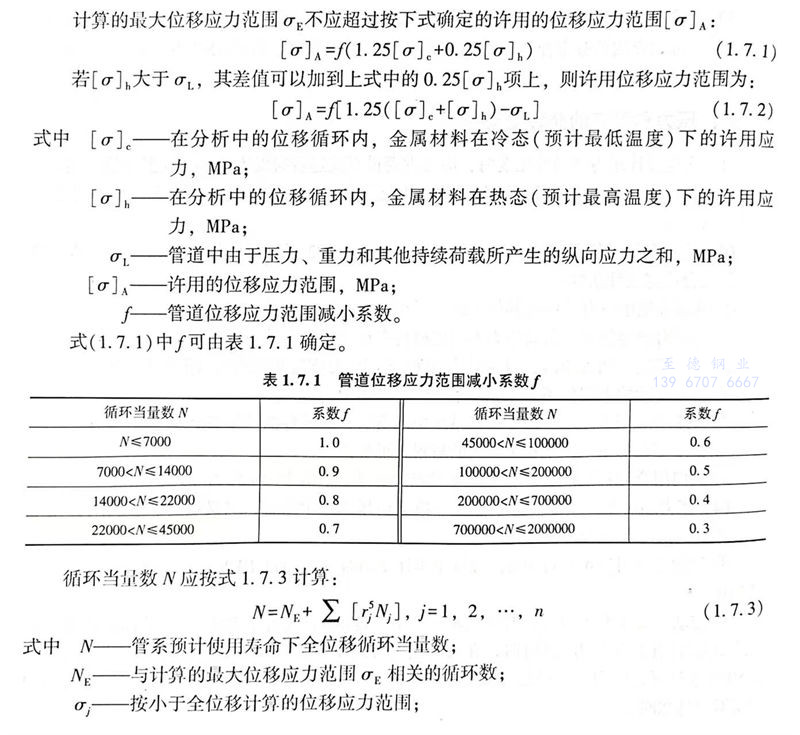

5. 計(ji)算的最大位移應力范(fan)圍應符合下列要求,與ASME B31.3一致(zhi):
6. 許用位移應力范圍計(ji)算應符合(he)下列要(yao)求:
①. 對于鑄件,熱態及冷態下的許用應力應計入鑄件質量系數Ec。對縱向焊接接頭,熱態及冷態下的許用應力([σ]c及[σ]h)不需乘焊接接頭系數Ej。
②. 管道(dao)位移應(ying)力范圍(wei)減(jian)小系數f主(zhu)要用于耐蝕性良好的(de)管道(dao),在(zai)主(zhu)應(ying)力循環數高的(de)地方,應(ying)采(cai)用抗腐蝕的(de)材料。
7. 偶然荷載與持續(xu)荷載產生的應(ying)力應(ying)按下列(lie)要求(qiu):
①. 管道在(zai)工作狀態下(xia),受到內壓(ya)、自重、其他持續荷(he)載和偶然荷(he)載所產生的(de)縱向應力之和,應符合下(xia)式(shi)規定(ding),且式(shi)中應力增大(da)系數i的(de)0.75倍的(de)值不得(de)小于1。
在操作(zuo)條件(jian)下的(de)壓力(li)、重力(li)及其他持(chi)續荷(he)載產生的(de)縱向應(ying)力(li)與風荷(he)載或地震荷(he)載等臨時荷(he)載產生的(de)應(ying)力(li)組合(he),不(bu)應(ying)大于現行(xing)(xing)國家標準規定的(de)材料許用應(ying)力(li)的(de)1.33倍;進行(xing)(xing)應(ying)力(li)組合(he)時,風荷(he)載和(he)地震荷(he)載不(bu)應(ying)同時考慮。
②. 在(zai)試驗條(tiao)件下所產生的應(ying)力可不(bu)受持續荷載及最大位移應(ying)力范圍的限制(zhi),可不(bu)計入其他臨時性荷載。
除另有(you)規定外,在系(xi)統壓力試(shi)驗下管道(dao)中產生的(de)(de)應(ying)(ying)力,不(bu)應(ying)(ying)超過管道(dao)在該試(shi)驗溫(wen)度下許用應(ying)(ying)力的(de)(de)1.5倍,并不(bu)考慮風(feng)荷載、地震荷載等臨時荷載的(de)(de)影響。
③. 地震(zhen)烈度在9度及以(yi)上時(shi),應(ying)進(jin)行地震(zhen)驗算。
8. 管道運行中的壓力和溫(wen)度的允許(xu)變動范圍應符合下列(lie)規定:
金(jin)屬(shu)管道在運行中(zhong)(zhong)其壓力(li)、溫(wen)度(du)或兩者(zhe)同(tong)時發(fa)生(sheng)非經常(chang)性的(de)變動,且下(xia)列所有規定都(dou)能滿足時,應認為在允許的(de)范圍內。否則,必(bi)須(xu)按(an)照(zhao)壓力(li)-溫(wen)度(du)變動過程(cheng)中(zhong)(zhong)耦(ou)合時最嚴重(zhong)工況(kuang)下(xia)的(de)設計條件確(que)定。
①. 沒有鑄鐵或其他非塑性金屬的受(shou)壓組成件。
②. 公(gong)稱壓力(li)產生的應(ying)力(li)不應(ying)超過在設計(ji)溫度下的屈服點。
③. 縱向應力不應超過本規(gui)范規(gui)定的極限(xian)。
④. 在管道壽命內,超過設計條件的壓力(li)-溫度變動(dong)的總次數不應(ying)超過1000次。
⑤. 在任何情況下,最高(gao)變動壓(ya)(ya)力(li)(li)不應超過(guo)管道(dao)的試(shi)驗壓(ya)(ya)力(li)(li)。
⑥. 超(chao)過設(she)計條件的非經(jing)常性變(bian)動(dong)應符合下(xia)列限(xian)制之一。
允(yun)許(xu)超過壓力值或提高溫度的程度相(xiang)當(dang)于允(yun)許(xu)提高許(xu)用應力值,其規定如下:
一次變動(dong)持續時間不超(chao)過10h,且每年(nian)累計不超(chao)過100h時,許用應力提高不得超(chao)過33%。
一次(ci)變動持續時間不(bu)(bu)超過50h,且(qie)每年累計(ji)不(bu)(bu)超過500h時,許用應力提高不(bu)(bu)得(de)超過20%。
⑦. 持續的(de)和周期性的(de)變動對系(xi)統中所有(you)組成(cheng)件的(de)工(gong)作性能無影(ying)響。如(ru)壓力變動對閥座等(deng)部件的(de)密(mi)封(feng)無影(ying)響。
⑧. 變(bian)動后的溫度(du)不應低于規(gui)范中規(gui)定的最低使用(yong)溫度(du)。
對于非(fei)金屬襯里(li)管道,壓力和溫度允許的變動值(zhi),應在取得(de)成功的使(shi)用經(jing)驗(yan)(yan)或經(jing)過(guo)試(shi)驗(yan)(yan)證實可靠時(shi),方(fang)可使(shi)用。
9. 對于動力(li)管道(dao),一般遵循DL/T 5054《火力(li)發(fa)電廠汽(qi)水管道(dao)設計規范》、ASMEB31.1《動力(li)管道(dao)》、EN 10216《承壓設備用無縫鋼管》等(deng)規范的(de)要求(qiu)。許用應力(li)要求(qiu)與工藝管道(dao)、工業管道(dao)有些不同(tong)。

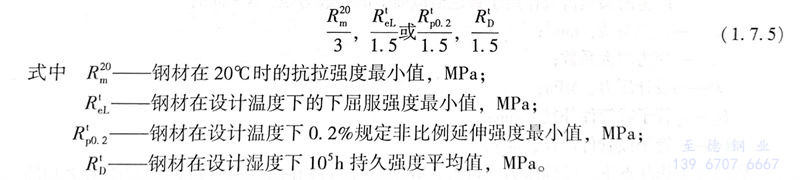

除延(yan)伸率大于(yu)等于(yu)30%的(de)奧(ao)氏體(ti)不銹(xiu)鋼(gang)(gang)(gang)和鎳基合(he)金(jin)外,管子(zi)與管件(jian)用(yong)鋼(gang)(gang)(gang)材的(de)許用(yong)應力(li)應根(gen)據鋼(gang)(gang)(gang)材的(de)強度特性取下列三項中(zhong)的(de)最(zui)小值:
10. 對于(yu)公(gong)(gong)用管道(dao),在我國一般遵循GB/T 38942《壓力(li)(li)管道(dao)規范 公(gong)(gong)用管道(dao)》等規范的要求。許(xu)用應力(li)(li)要求與式(shi)(1.7.5)相同。
11. 對于(yu)長輸(shu)管道(dao),一般遵循GB/T 34275《壓力(li)管道(dao)規(gui)范 長輸(shu)管道(dao)》、GB 50251《輸(shu)氣(qi)管道(dao)工程設(she)計規(gui)范》、GB50253《輸(shu)油管道(dao)工程設(she)計規(gui)范規(gui)范》、ASME B31.4《液態烴和其他(ta)液體管線輸(shu)送(song)系統(tong)》、ASME B31.8《輸(shu)氣(qi)和配氣(qi)管道(dao)系統(tong)》等規(gui)范的要求。
①. 輸油管道直管段的許用應力應符合下列要求(qiu)。

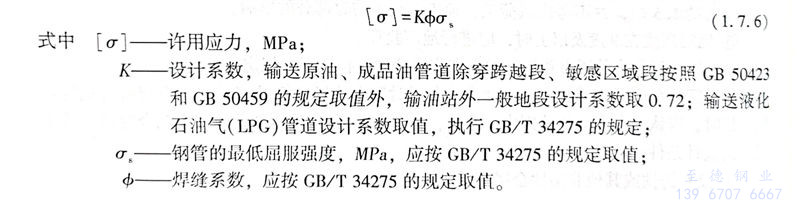

a. 線(xian)路段許用應力(li)要求
b. 輸油站內管道(dao)的(de)許用應(ying)力應(ying)按GB50253的(de)規定選(xuan)取(qu)。
c. 對于(yu)舊鋼管(guan),如有出廠證(zheng)明及(ji)制造(zao)標準資料,經材料性能檢(jian)驗(yan)及(ji)試壓合格后,可按式(1.7.6)計(ji)算許(xu)用應力。
d. 對于(yu)為了達到規定(ding)的最(zui)低屈服強度要求而(er)進行過(guo)冷加工(控軋、冷擴(kuo)),并在其后加熱至大于(yu)或等于(yu)300℃(焊接除外(wai))的鋼管,其許(xu)用應(ying)力應(ying)按式(1.7.6)計算值(zhi)的75%取值(zhi)。
e. 鋼管的(de)許用剪應(ying)力(li)(li)不應(ying)超過其(qi)最低(di)屈(qu)服強度(du)的(de)45%;支(zhi)承(cheng)外載(zai)荷作用下的(de)許用應(ying)力(li)(li)(端面(mian)承(cheng)壓(ya))不應(ying)超過其(qi)最低(di)屈(qu)服強度(du)的(de)90%。
②. 管(guan)道結(jie)構支承固定件、結(jie)構附(fu)件和(he)約束件所用(yong)鋼材的(de)許用(yong)拉應(ying)力(li)(li)和(he)壓(ya)應(ying)力(li)(li)不應(ying)超(chao)過(guo)其(qi)最(zui)低屈(qu)服(fu)強度(du)(du)的(de)60%;許用(yong)剪應(ying)力(li)(li)不應(ying)超(chao)過(guo)其(qi)最(zui)低屈(qu)服(fu)強度(du)(du)的(de)45%;支承應(ying)力(li)(li)(端(duan)面承壓(ya))不應(ying)超(chao)過(guo)其(qi)最(zui)低屈(qu)服(fu)強度(du)(du)的(de)90%。
③. 管道及管件強度(du)驗(yan)算的(de)應(ying)力限用值應(ying)符合下列規(gui)定(ding):
a. 根據設計內壓力計算出的應(ying)力值(zhi)不應(ying)超過鋼管的許用應(ying)力;
b. 對(dui)于輸送加熱油品的管道(dao),當(dang)(dang)管道(dao)軸向受約(yue)束時(shi),其(qi)當(dang)(dang)量應(ying)力不(bu)得超過(guo)鋼(gang)管最低屈(qu)服強度(du)的90%;當(dang)(dang)管道(dao)軸向不(bu)受約(yue)束時(shi),熱脹當(dang)(dang)量應(ying)力不(bu)得超過(guo)鋼(gang)管的許(xu)用應(ying)力;
c. 架空(kong)結構構件的(de)強度(du)驗算應(ying)符(fu)合(he)GB50459的(de)規(gui)定。
④. 管(guan)(guan)道及管(guan)(guan)件由于永(yong)久載(zai)(zai)荷、可(ke)變載(zai)(zai)荷所產生的軸(zhou)向應(ying)(ying)(ying)力之和,不(bu)應(ying)(ying)(ying)超過鋼管(guan)(guan)的最低屈服強(qiang)度的80%,但不(bu)應(ying)(ying)(ying)將地震作用和風載(zai)(zai)荷同時計(ji)入(ru)。

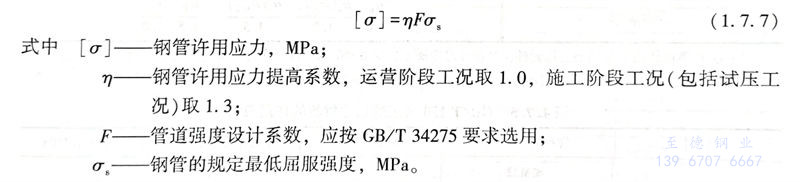

⑤. 跨越(yue)管(guan)段鋼管(guan)許用應力應按式(1.7.7)計算:
