HG/T 20553-1993《化工配管用無縫及焊接鋼管尺寸選用系列》適用于化工配管設計,內容包括無縫及焊接鋼管尺寸系列。但換(huan)熱器管束等化工設備(非配管)用的鋼管不包括在內。HG/T 20553-1993不包括GB/T 3091-2001《低壓流體輸送用焊接鋼管》及高壓管通用設計的系列。
鋼管(guan)按外徑和壁厚(hou)分為(wei)3個系(xi)列:Ⅰa系(xi)列;Ⅰb系(xi)列及Ⅱ系(xi)列。
一、Ⅰa系列
Ⅰa系列為優先選用系列,作為今后化(hua)工配管用鋼管的基(ji)本系列。

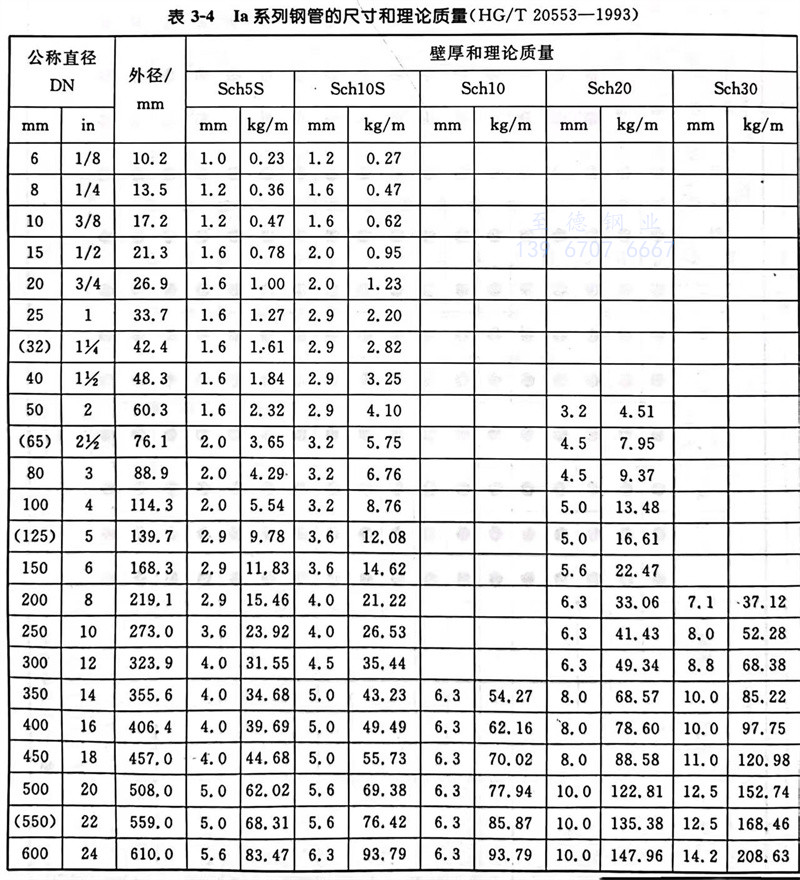

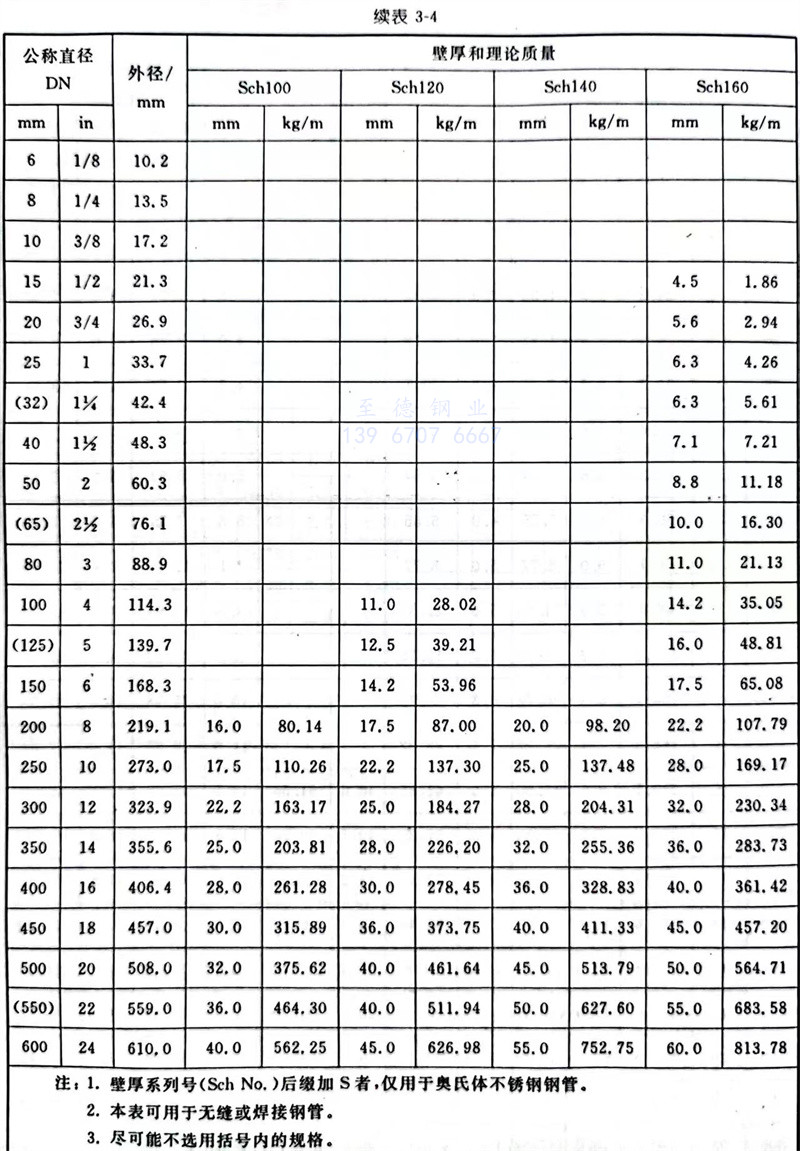

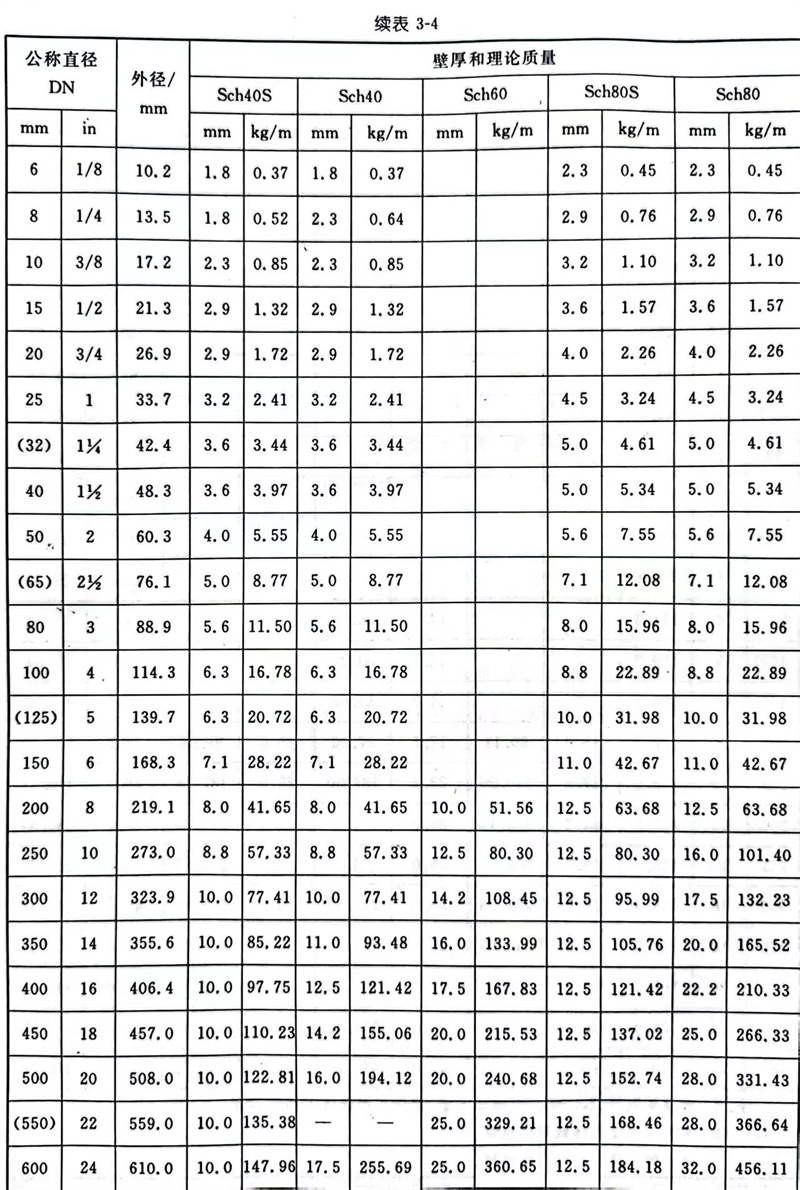

Ⅰa系列鋼管的(de)尺寸和理論質(zhi)量見表3-4。

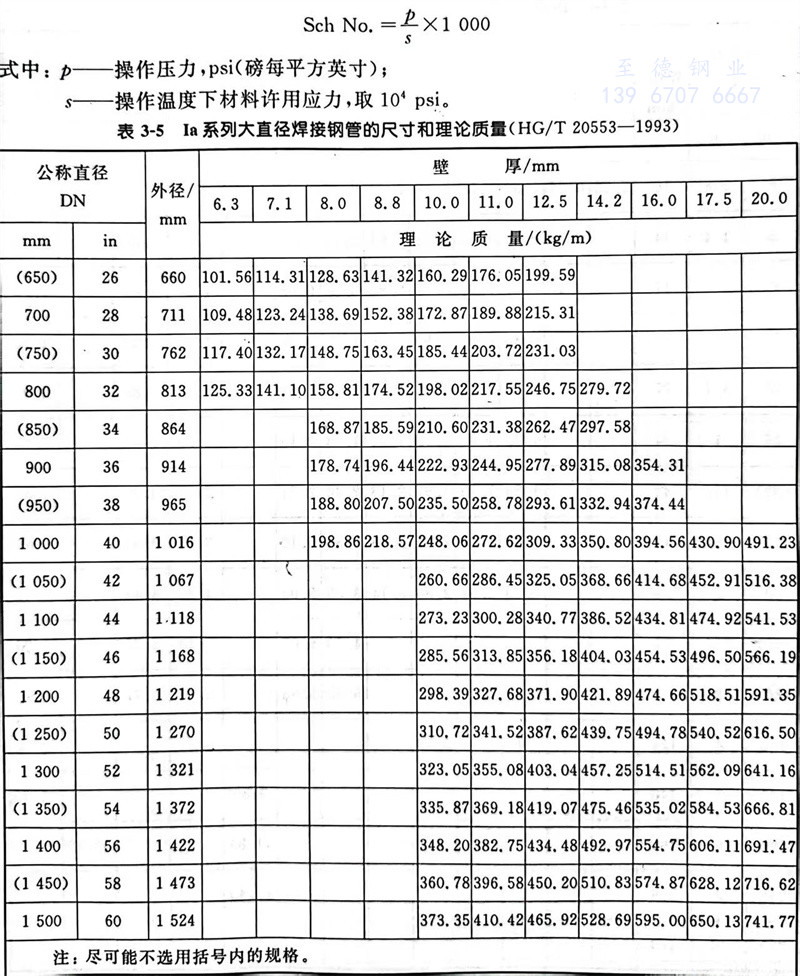

Ⅰa系列大直徑(jing)焊接鋼管(guan)的尺寸和理論質量見表3-5。
表3-4中(zhong),鋼(gang)管(guan)(guan)(guan)外(wai)徑等效采(cai)(cai)用ISO 4200《焊(han)接和無縫(feng)平(ping)端(duan)鋼(gang)管(guan)(guan)(guan)尺寸與單(dan)位長度質量(liang)總表》中(zhong)的(de)尺寸;壁厚(hou)(hou)采(cai)(cai)用“壁厚(hou)(hou)系(xi)(xi)列號”(英(ying)(ying)文為 Schedule Number,簡(jian)寫為Sch No.)表示,壁厚(hou)(hou)值(zhi)基本上采(cai)(cai)用ANSI B36.10《焊(han)接和無縫(feng)的(de)軋制鋼(gang)管(guan)(guan)(guan)》加以(yi)圓整,然后(hou)取 ISO 221《鋼(gang)管(guan)(guan)(guan)壁厚(hou)(hou)》中(zhong)相(xiang)近的(de)壁厚(hou)(hou)值(zhi)。“Sch No.”是美國(guo)管(guan)(guan)(guan)壁厚(hou)(hou)的(de)一種表示方法,它并(bing)不(bu)代(dai)表管(guan)(guan)(guan)壁的(de)實際厚(hou)(hou)度,僅(jin)是管(guan)(guan)(guan)壁厚(hou)(hou)度系(xi)(xi)列的(de)編號,每個系(xi)(xi)列編號對應著(zhu)從小(xiao)到大管(guan)(guan)(guan)徑的(de)一套(tao)固定(ding)不(bu)變(bian)的(de)厚(hou)(hou)度。當(dang)采(cai)(cai)用英(ying)(ying)制單(dan)位時,Sch No.應有以(yi)下關系(xi)(xi)式:
表3-5中,焊接鋼管的外(wai)徑采用API 5L《管路(lu)用管》中的數值并圓整到正整數,并符合ISO 4200標準。
二、Ⅰb系(xi)列
Ⅰb系(xi)(xi)列是(shi)(shi)Ⅰa系(xi)(xi)列的代用(yong)系(xi)(xi)列。鋼(gang)管(guan)的外(wai)(wai)徑(jing)是(shi)(shi)將Ⅰa系(xi)(xi)列的外(wai)(wai)徑(jing)圓(yuan)整到正(zheng)整數(shu),并符合GB/T 17395-1998《無(wu)縫鋼(gang)管(guan)尺寸、外(wai)(wai)形、重量及允許偏差》中的鋼(gang)管(guan)外(wai)(wai)徑(jing)和壁厚。

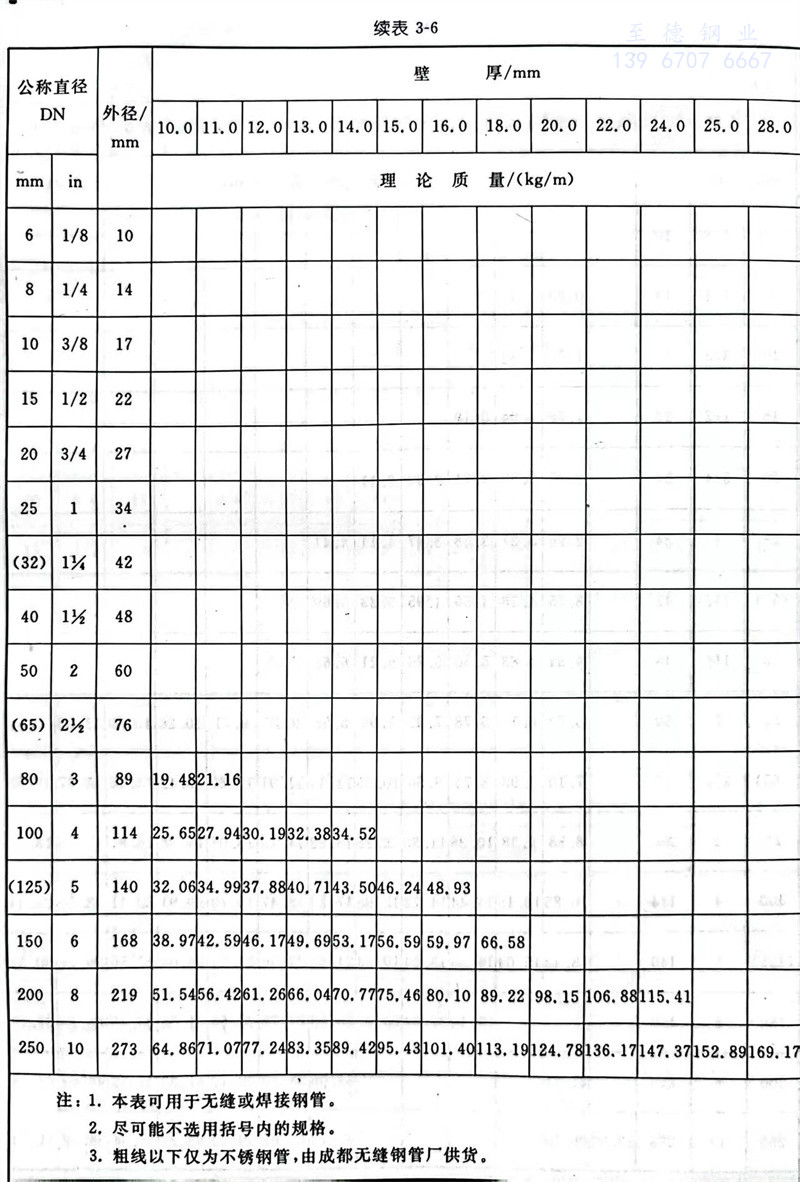

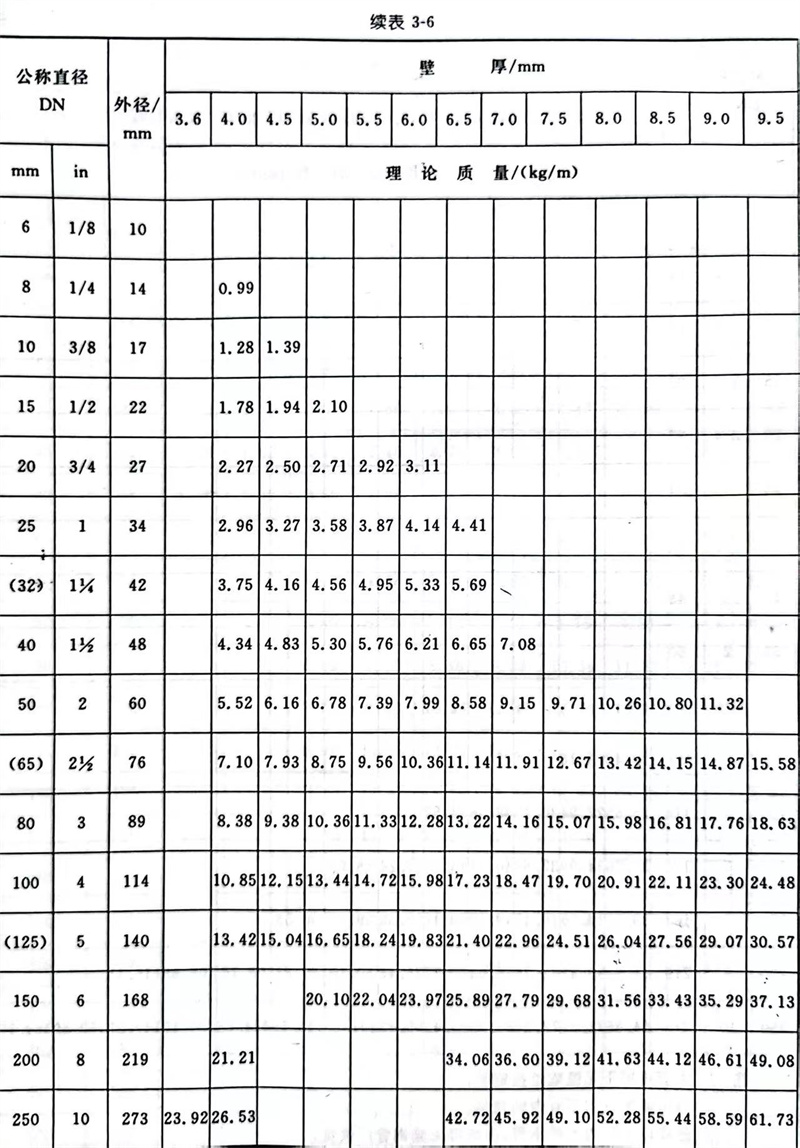

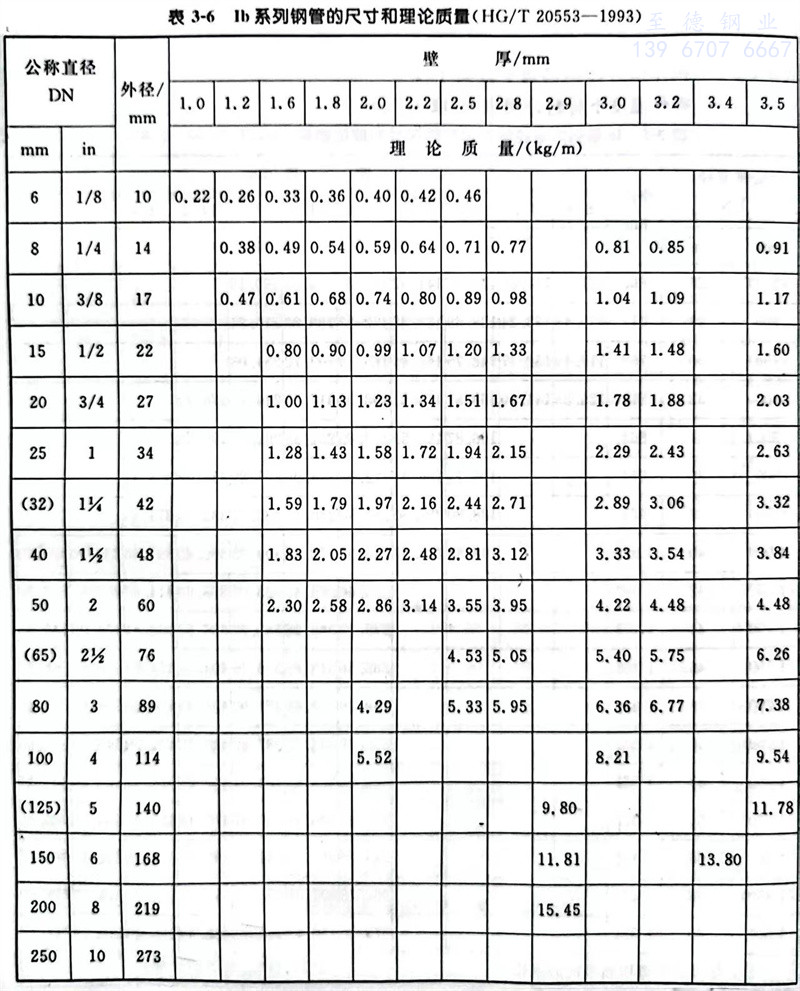

Ⅰb系列鋼管的尺(chi)寸和理(li)論質量見(jian)表(biao)3-6。
三、Ⅱ系列(lie)
Ⅱ系列是國(guo)內(nei)化工行業沿(yan)用(yong)的老系列,主要(yao)是考慮國(guo)內(nei)供貨及老廠改建(jian)和擴建(jian)情況而必須保留的系列。鋼(gang)管尺寸完全符(fu)合GB/T 17395-1998。

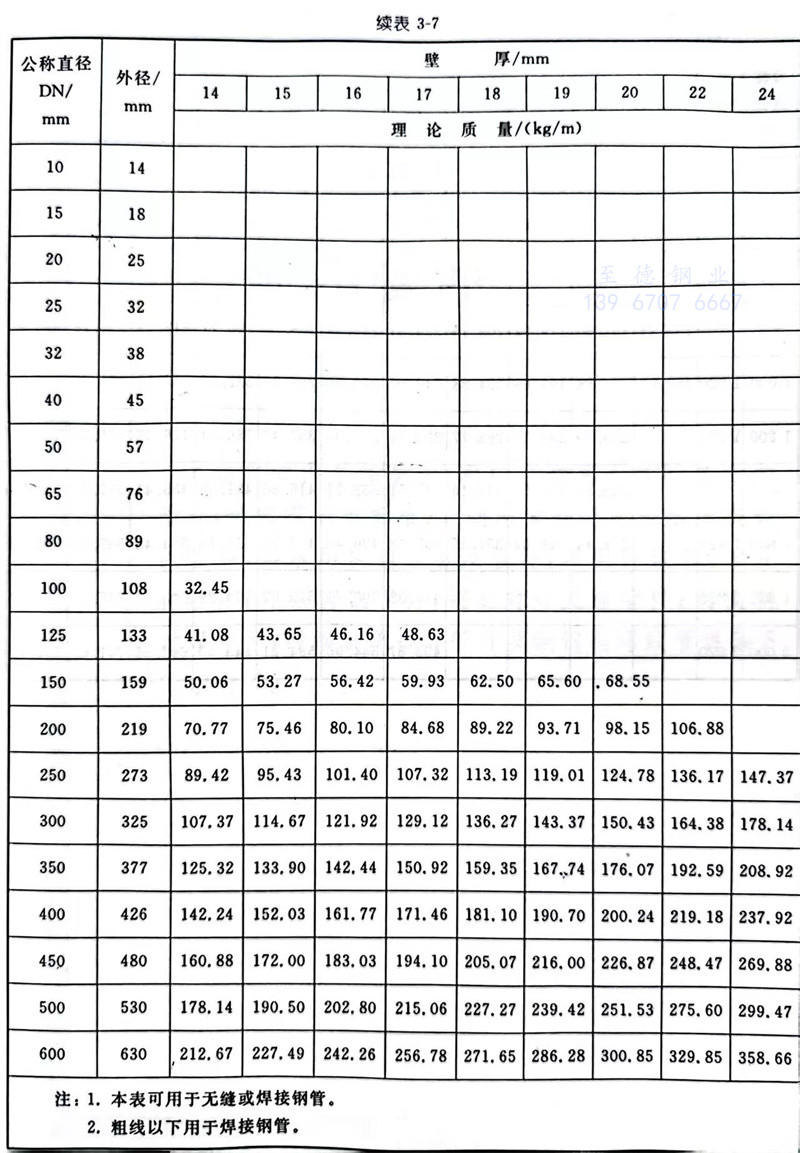

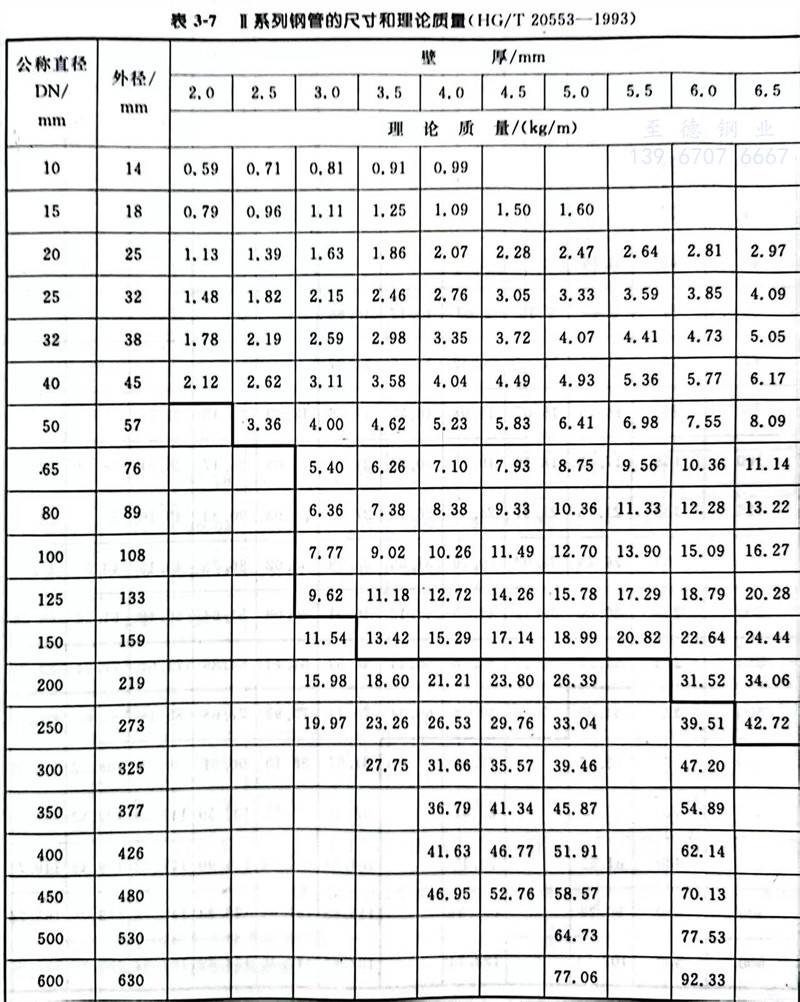

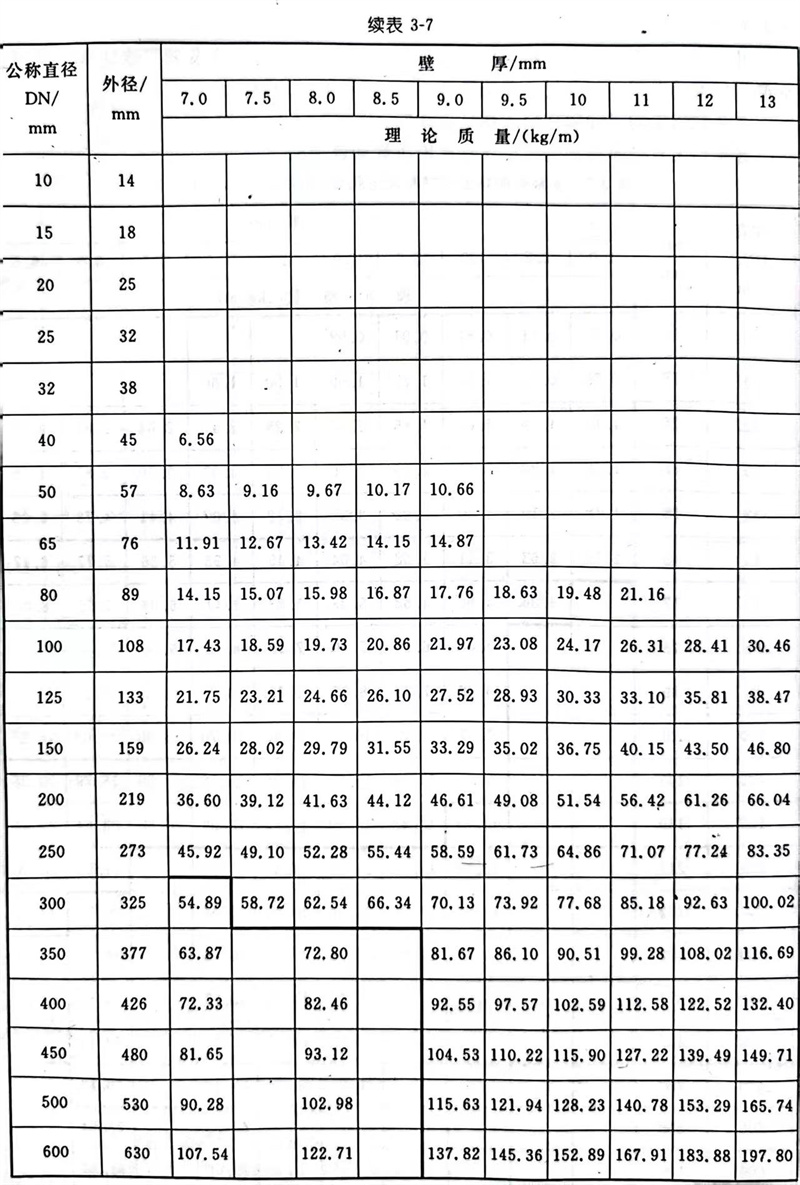

Ⅱ系(xi)列鋼管的(de)尺(chi)寸和理論質(zhi)量見(jian)表(biao)3-7。

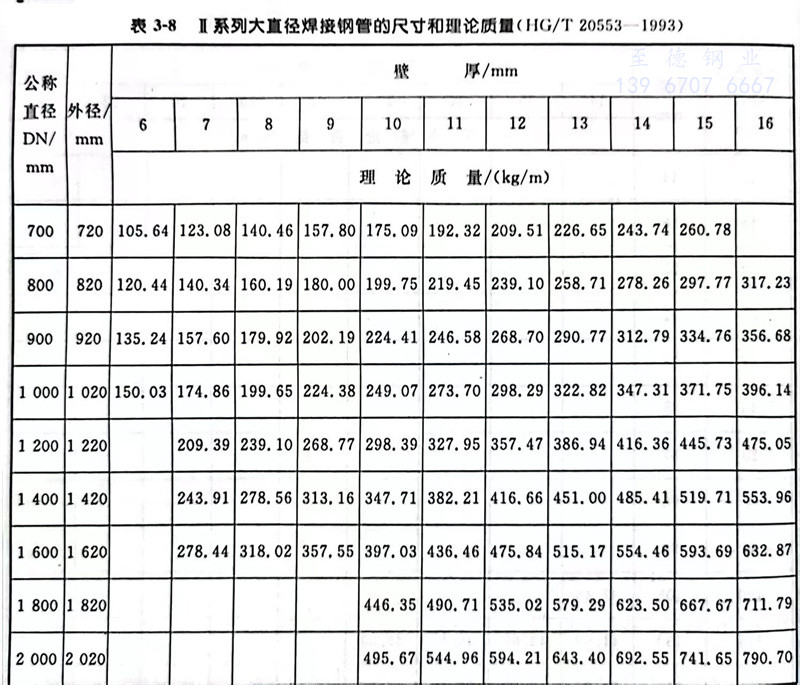

Ⅱ系列大直徑(jing)焊接(jie)鋼管(guan)的尺寸(cun)和理論質量見表3-8。
