球墨鑄鐵(tie)管件(jian)接口配套(tao)件(jian)型式與尺寸主要有以下幾種：

一、接(jie)口型式與尺寸

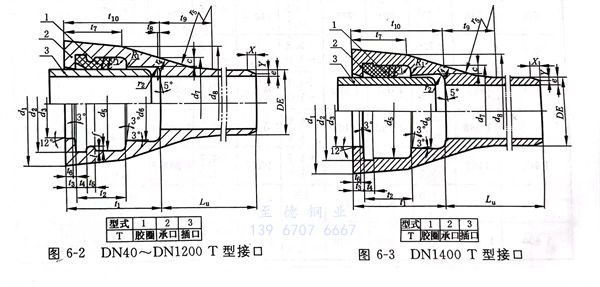

  1.  DN40～DN1200 T型(xing)接(jie)口球(qiu)鐵管的型(xing)式見(jian)(jian)圖(tu)6-2，公(gong)稱(cheng)尺(chi)寸見(jian)(jian)表6-2；DN1400T型(xing)接(jie)口球(qiu)鐵管的型(xing)式見(jian)(jian)圖(tu)6-3，公(gong)稱(cheng)尺(chi)寸見(jian)(jian)表6-2。

  2.  K 型接口(kou)球(qiu)鐵管的型式(shi)見(jian)圖6-4，公(gong)稱尺(chi)寸見(jian)表6-3；

  3.  NⅡ 型(xing)接口球鐵管(guan)的型(xing)式見(jian)圖6-5，公(gong)稱(cheng)尺寸見(jian)表6-4；

  4.  S Ⅱ 型(xing)接(jie)口球鐵管的型(xing)式見圖(tu)6-6，公稱(cheng)尺(chi)寸見表6-5；

二、接口配套件型式與尺寸

1. 壓蘭

 ①. 壓蘭型式與尺寸

    a. 適用于K型接(jie)口的(de)壓蘭型式見圖(tu)6-7，尺寸見表6-6。

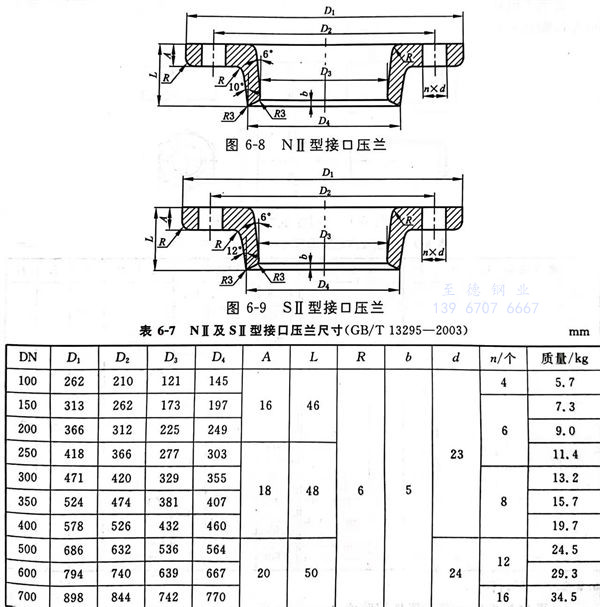

    b. 適用(yong)于NⅡ及S Ⅱ型(xing)接(jie)口的壓蘭型(xing)式(shi)見圖6-8及圖6-9，尺寸見表(biao)6-7。

 ②. 尺寸允許偏差

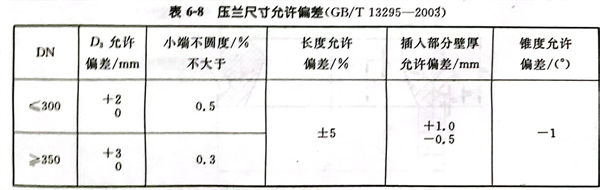

    壓(ya)(ya)蘭(lan)尺(chi)寸(cun)允許(xu)偏差見(jian)表 6-8；壓(ya)(ya)蘭(lan)的法蘭(lan)尺(chi)寸(cun)允許(xu)偏差見(jian)規定(ding)。

2. 螺栓及六角(jiao)螺母

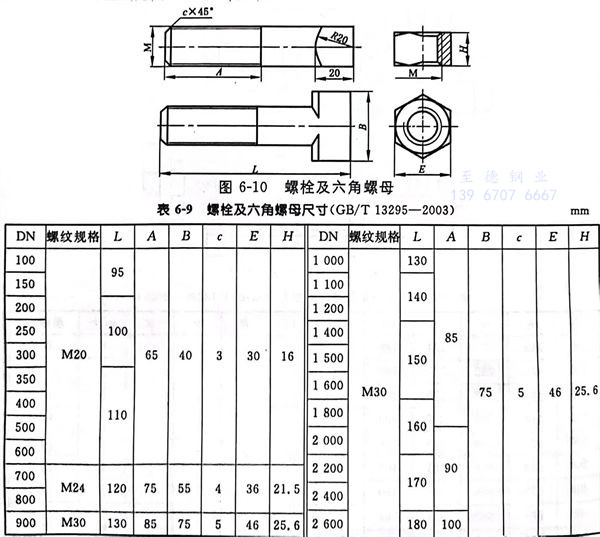

  適用于以球墨(mo)鑄鐵(tie)為(wei)材(cai)料，經(jing)過鑄造和(he)機械加工成(cheng)型的柔性機械接口與管件用螺(luo)(luo)栓和(he)六角(jiao)螺(luo)(luo)母的型式見(jian)圖6-10，尺(chi)寸見(jian)表6-9。

3. 密封件(jian)

 a. T 型接口球鐵(tie)管和管件用膠圈

    T 型接口用膠圈的型式(shi)見(jian)圖(tu)6-11 和圖(tu)6-12，尺寸見(jian)表6-10。

 b.  K 型(xing)接(jie)口用膠圈

     K 型(xing)接口用膠(jiao)圈的型(xing)式見圖(tu)6-13 ，尺寸見表6-11。

 c. NⅡ型(xing)接口(kou)用密(mi)封件(jian)式

     膠(jiao)圈的型式(shi)見(jian)(jian)圖6-14 ，尺寸見(jian)(jian)表(biao)6-12。

    支(zhi)撐圈(quan)的型式見圖6-15 ，尺寸見表6-13。

 d. SⅡ型接口(kou)用(yong)密封件式

    密封圈(quan)的型(xing)式見圖6-16 ，尺寸見表6-14。

    隔離圈的型式見圖6-17 ，尺寸見表6-15。

    鎖環(huan)的型式(shi)見(jian)圖6-18 ，尺寸(cun)見(jian)表6-16。
