球墨鑄鐵承(cheng)接管(guan)件(jian)結構型(xing)式與尺寸如下(xia):

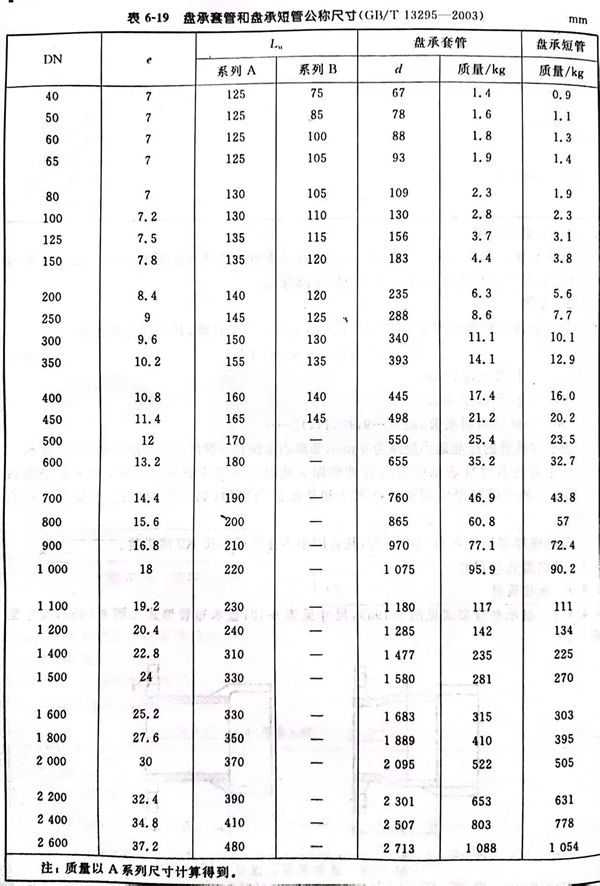

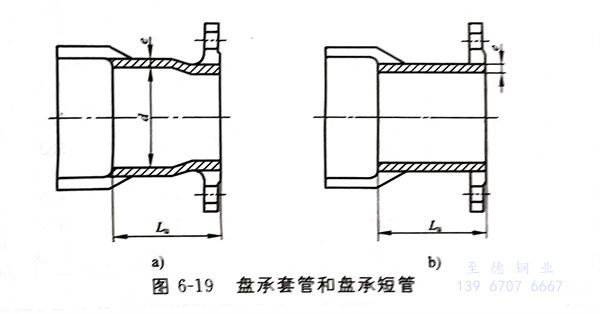

盤承套管型式(shi)(shi)見圖6-19a),尺(chi)寸見表(biao)(biao)6-19;盤承短管型式(shi)(shi)見圖6-19b),尺(chi)寸見表(biao)(biao)6-19。

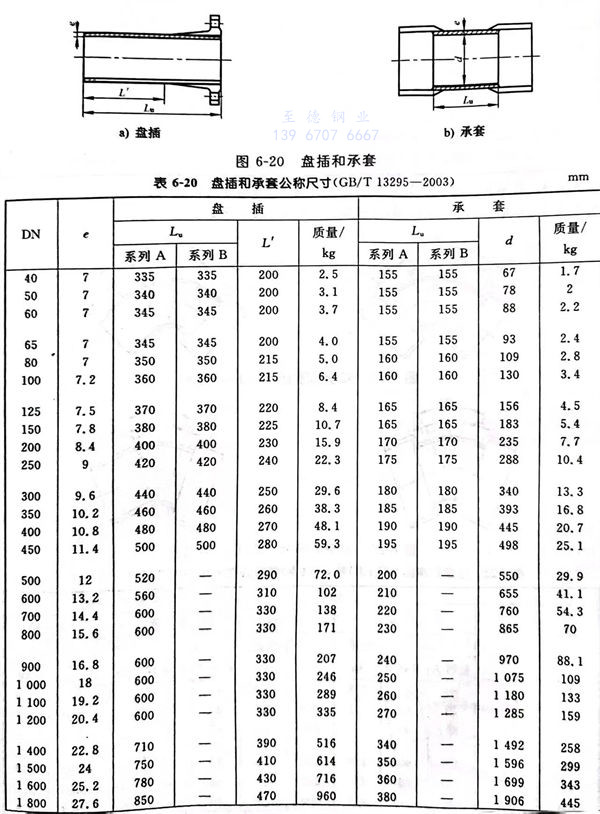

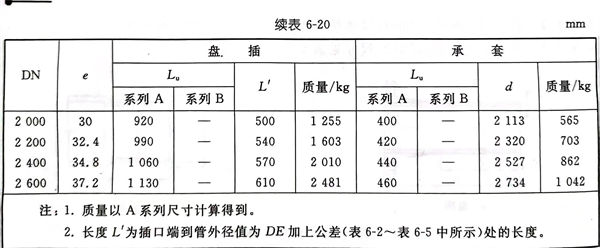

盤插型式見圖6-20a),尺寸見表6-20;承(cheng)套型(xing)式見(jian)圖6-20b),尺寸(cun)見(jian)表(biao)6-20;

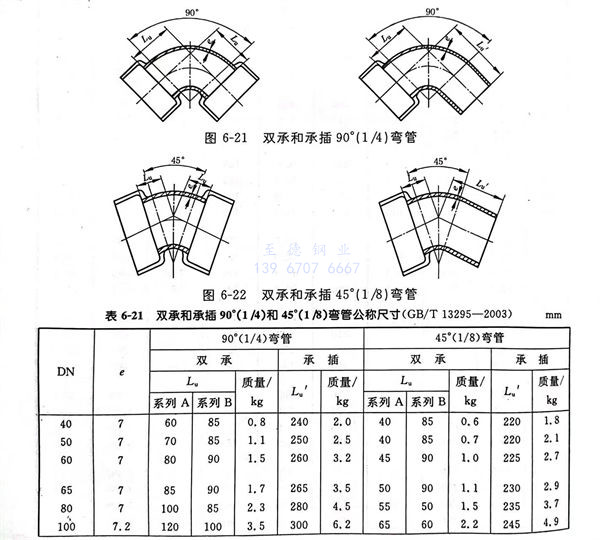

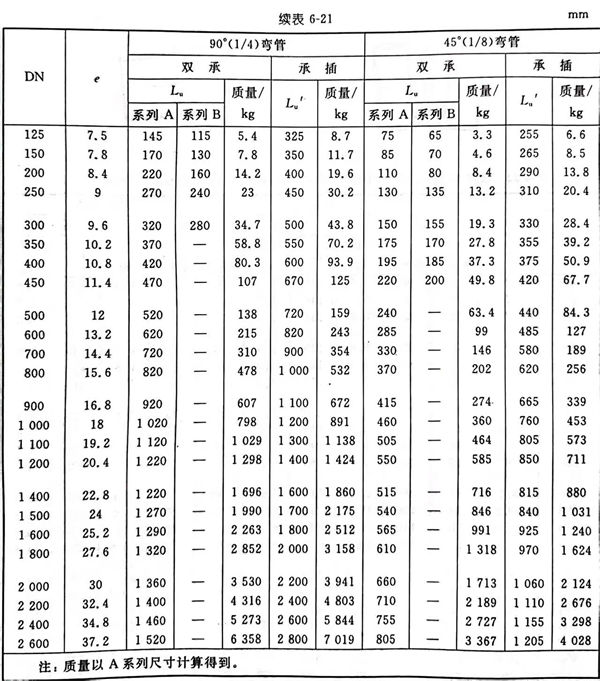

雙(shuang)承(cheng)和(he)承(cheng)插90°(1/4)彎管型式(shi)見圖(tu)6-21,尺寸(cun)見表6-21。雙承和承插45°(1/8)彎管(guan)型式見圖6-22,尺寸見表6-21。

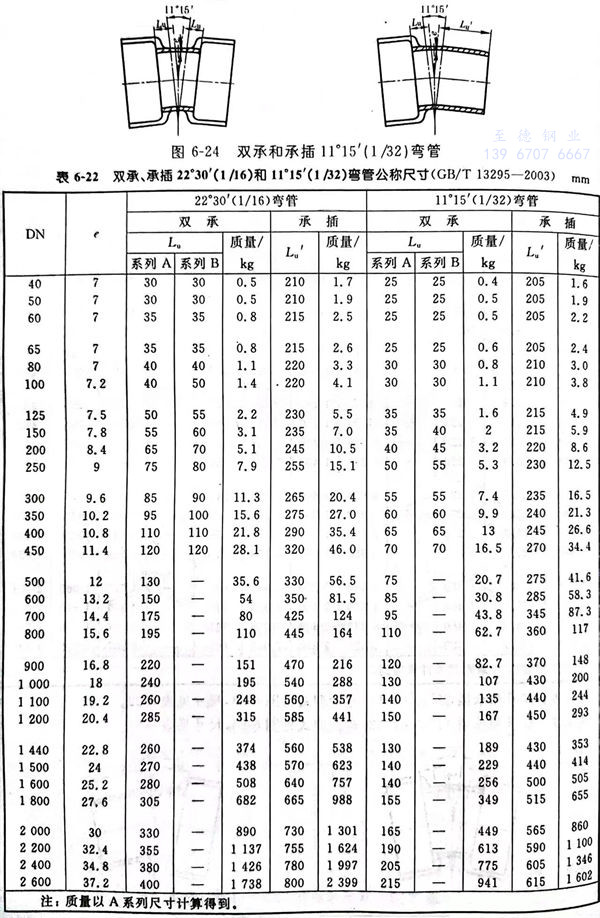

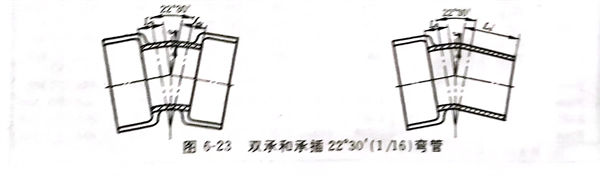

雙承和承插22°30'(1/16)彎管型式見圖6-23,尺寸見表6-22。雙承和承插(cha)11°15'(1/32)彎管型式見圖6-24,尺寸見表6-22。

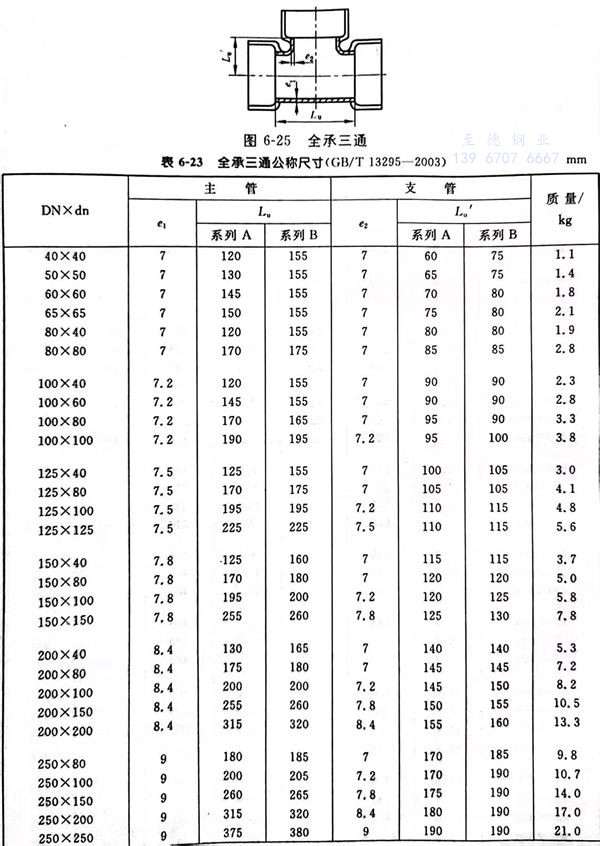

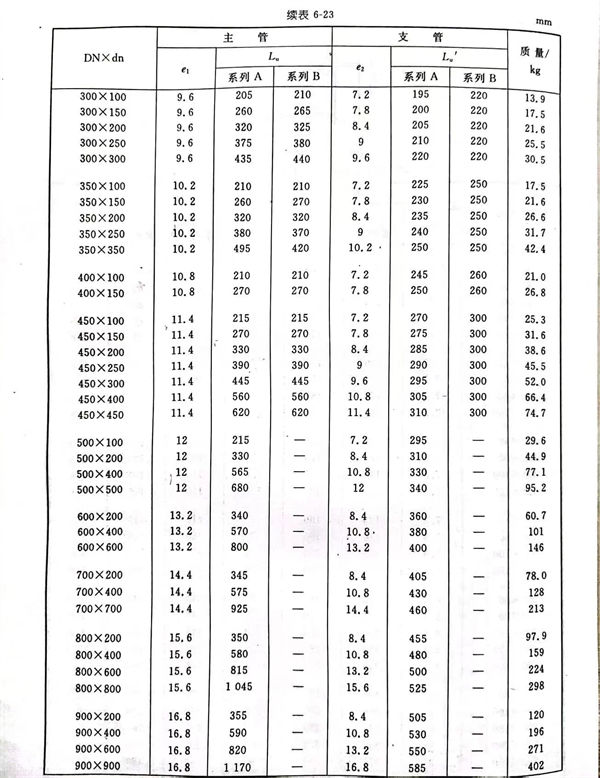

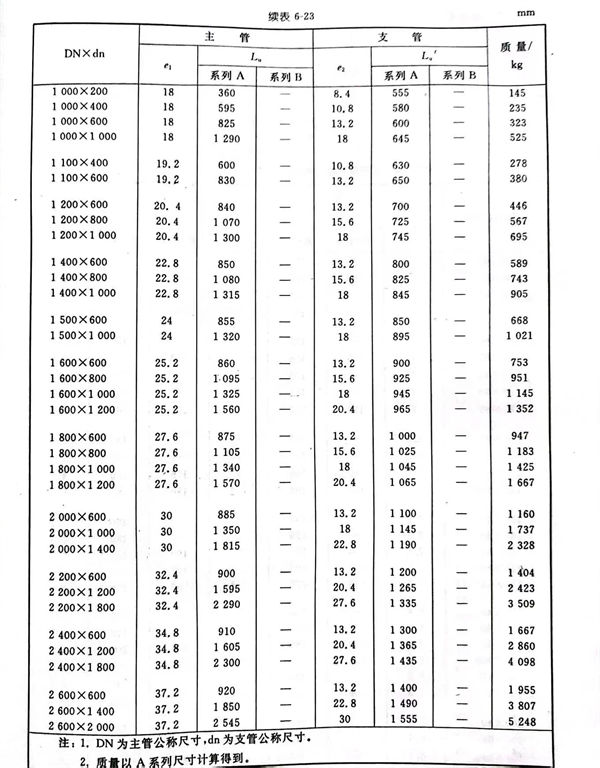

全承(cheng)三通型式見(jian)圖 6-25 ,尺寸見(jian)表 6-23 。

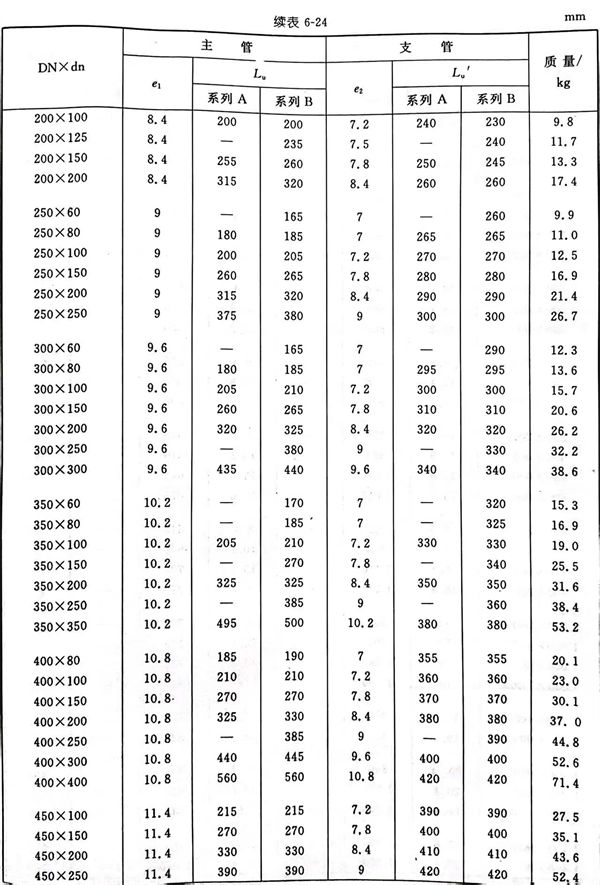

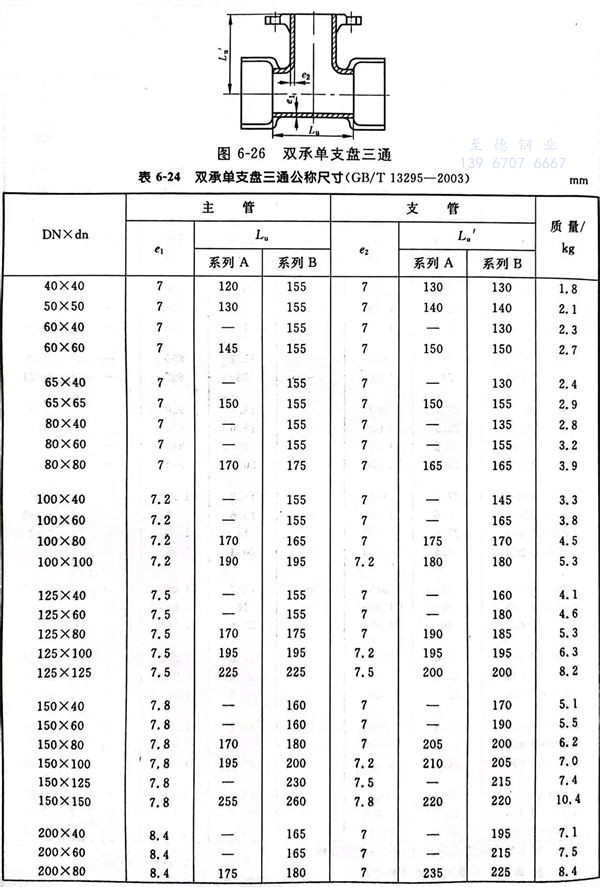

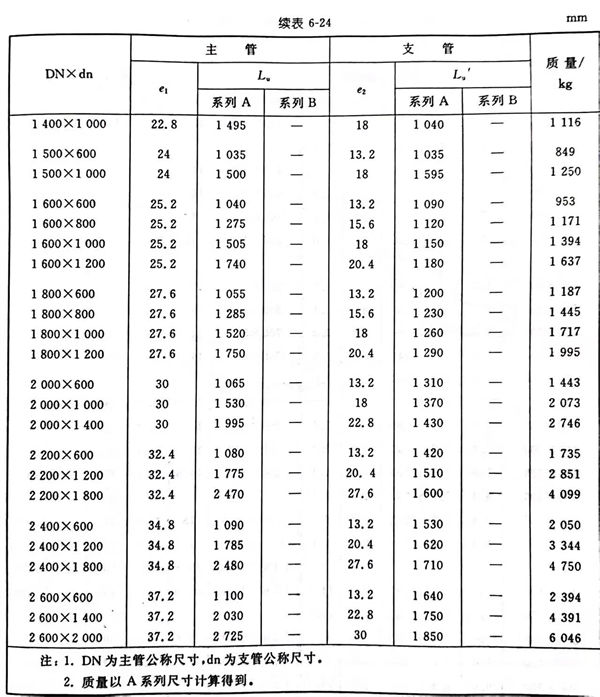

雙承(cheng)單(dan)支盤三(san)通型式見圖 6-26 ,尺寸見表(biao) 6-24 。

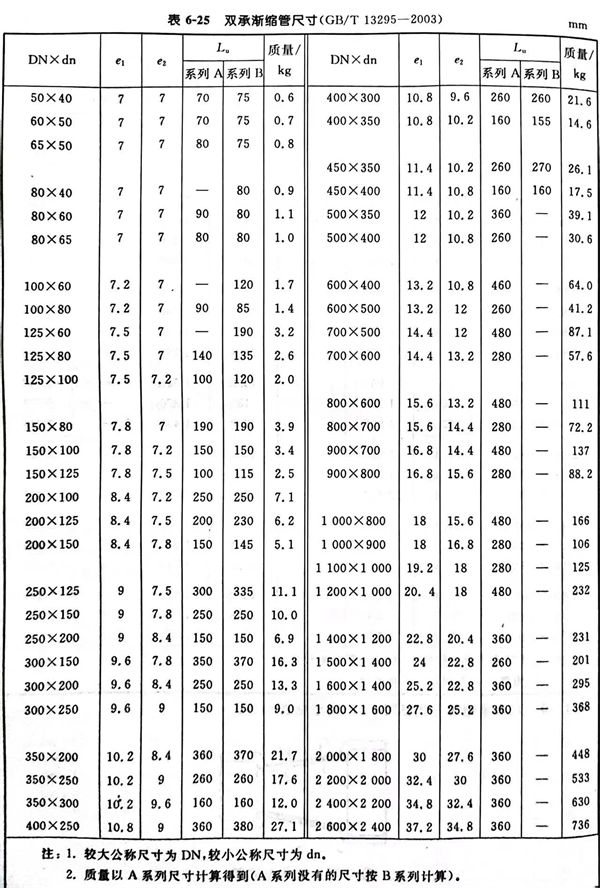

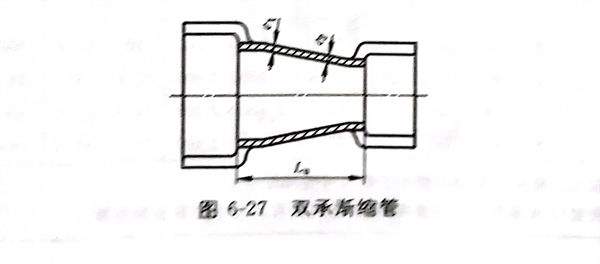

雙承(cheng)漸縮管型式見圖 6-27 ,尺寸(cun)見表 6-25 。

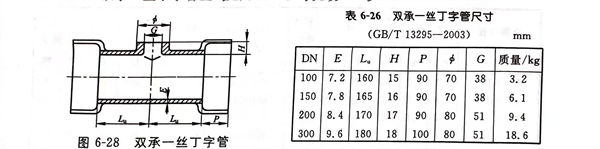

雙承(cheng)一(yi)絲丁(ding)字(zi)管(guan)型式見圖 6-28 ,尺寸見表 6-26 。

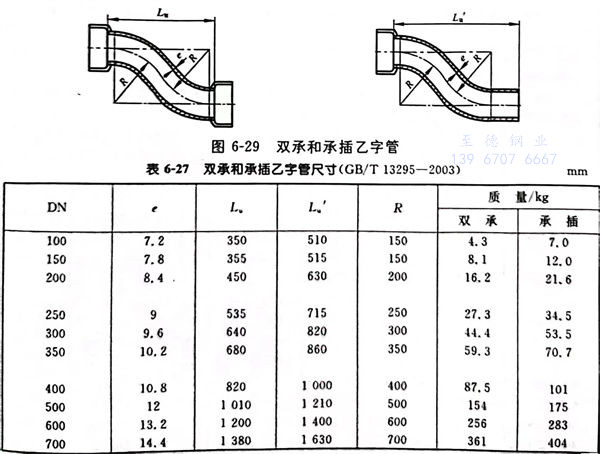

雙承(cheng)和(he)承(cheng)插(cha)乙字管型式見圖 6-29 ,尺寸見表 6-27 。

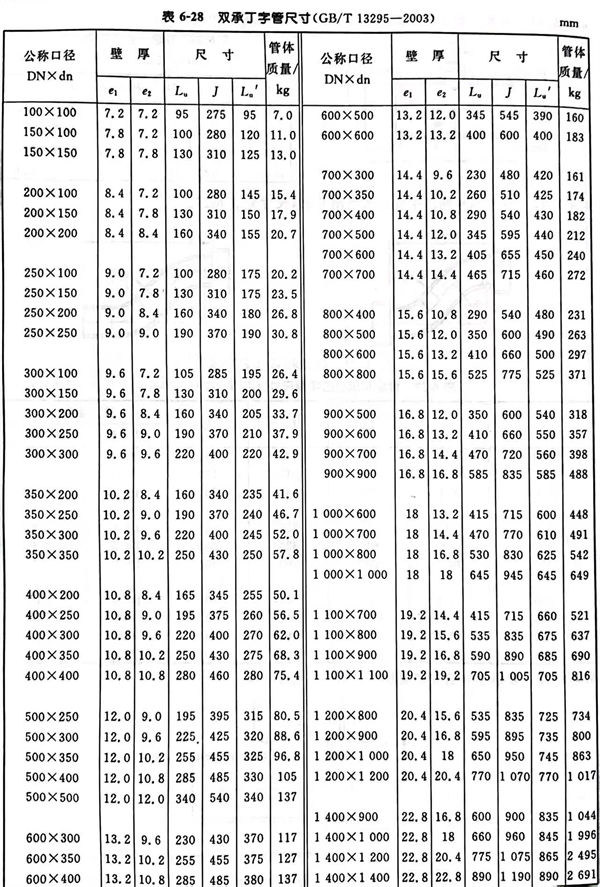

雙(shuang)承丁字管型式見圖 6-30 ,尺寸見表 6-28 。

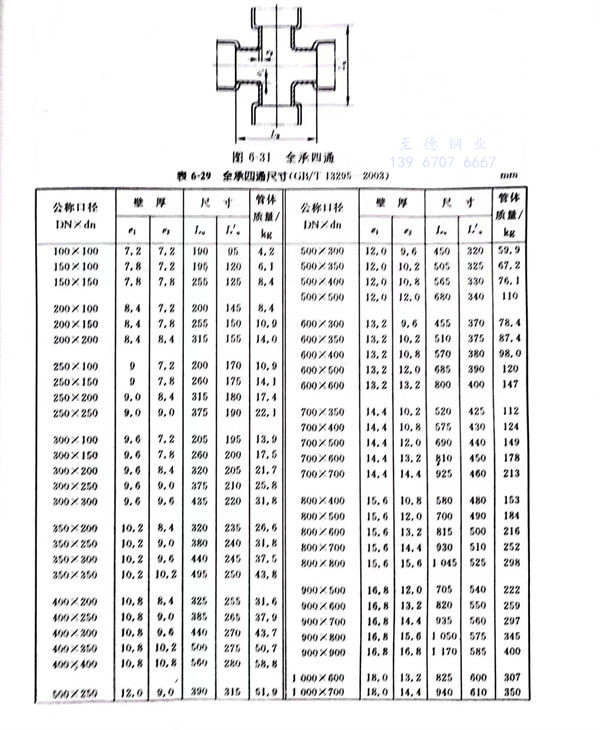

全承四通型式(shi)見圖 6-31 ,尺(chi)寸見表 6-29 。

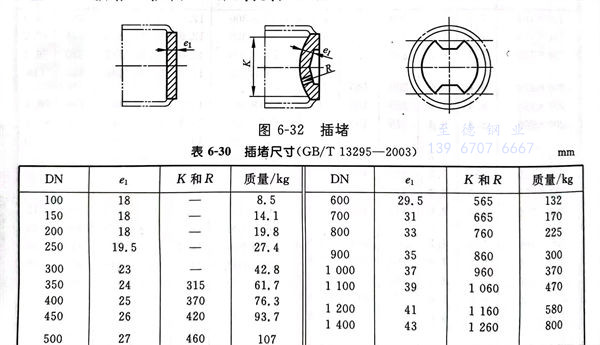

插堵型式見圖 6-32 ,尺寸見表 6-30 。

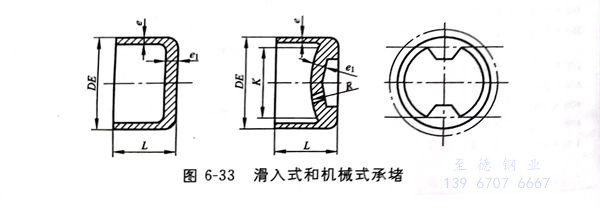

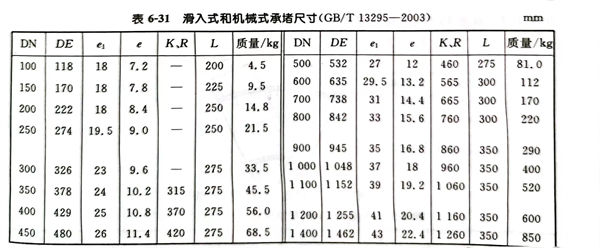

滑(hua)入式和(he)機械式承堵型式見(jian)圖 6-33 ,尺寸(cun)見(jian)表 6-31 。
