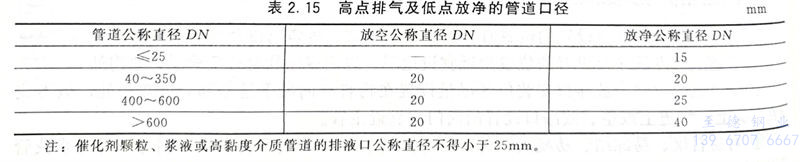

①. 高點(dian)(dian)排氣(qi)管的(de)公(gong)稱直徑最(zui)小(xiao)應為15mm;低點(dian)(dian)排液(ye)(ye)管的(de)公(gong)稱直徑最(zui)小(xiao)應為20mm。當(dang)主管公(gong)稱直徑為15mm時,可(ke)采用等徑的(de)排液(ye)(ye)口。高點(dian)(dian)排氣(qi)及低點(dian)(dian)排液(ye)(ye)的(de)管道(dao)口徑見表2.15。


表 15.jpg


  ②. 管(guan)徑小于(yu)DN40的管(guan)道(dao)可不設高(gao)點排氣(qi);對于(yu)全(quan)廠性(xing)的工藝、凝(ning)結水和水管(guan)道(dao)(非埋(mai)地(di))在(zai)歷(li)年一(yi)月份平(ping)均溫(wen)度高(gao)于(yu)0℃的地(di)區,應(ying)少設低點排液。


  ③. 振(zhen)動管(guan)道上直徑小于DN40密(mi)閉(bi)放空、放凈管(guan)根(gen)部接口處應采取加強措施(shi)。


  ④. 接地漏或(huo)開口(kou)罐(guan)的(de)放凈管(guan)管(guan)口(kou)應高出(chu)地漏或(huo)罐(guan)口(kou)大于或(huo)等于50mm。


  注:催化劑顆(ke)粒、漿(jiang)液或高黏度介(jie)質(zhi)管道的排液口公(gong)稱直徑不得小于25mm。


 工程(cheng)應用(yong):裝(zhuang)置邊界管道低點排液閥(fa)門設計位置不宜(yi)操作


   有(you)很多(duo)工(gong)(gong)程(cheng)項目的裝(zhuang)置邊界(jie)位置,管廊上界(jie)區接點(dian)(dian)切斷閥(fa)附(fu)近都有(you)低點(dian)(dian)排(pai)液閥(fa)門,通常較(jiao)高(gao),并有(you)幾層(ceng)(工(gong)(gong)藝管道層(ceng)、公用(yong)工(gong)(gong)程(cheng)管道層(ceng)等(deng))。圖2.94所示12根(gen)管線的低點(dian)(dian)排(pai)液閥(fa)門距離(li)地面約5m,操作排(pai)液閥(fa)門不太容易。


  后來在支撐管子的結構梁底位置統一敷設了格柵板,工廠維護人員可以在格柵板上趴著操作低點排液閥門


 工程(cheng)應用:裝置管道(dao)低(di)點排(pai)液(ye)距地面偏小


 圖2.94 某(mou)國外項目界區(qu)低點排(pai)液閥門的操作




  一些(xie)正在運行的(de)(de)(de)工廠里,有些(xie)管道的(de)(de)(de)低(di)點(dian)排(pai)(pai)液(ye)撞在了(le)地(di)面上,還有的(de)(de)(de)低(di)點(dian)排(pai)(pai)液(ye)布置在了(le)一個凹坑內(nei),距(ju)離地(di)面太(tai)近,沒有按照(zhao)“低(di)點(dian)排(pai)(pai)液(ye)管端距(ju)地(di)面或樓(lou)板面的(de)(de)(de)凈距(ju)不得小(xiao)于100mm(有的(de)(de)(de)項目規定為(wei)150mm)”設(she)計(ji)。這(zhe)些(xie)低(di)點(dian)排(pai)(pai)液(ye),一方面不易安(an)裝,另一方面不易維護。可能(neng)是配管設(she)計(ji)人只考慮(lv)主管的(de)(de)(de)布置,施工時才發現(xian)需彌(mi)補低(di)點(dian)排(pai)(pai)液(ye)。
