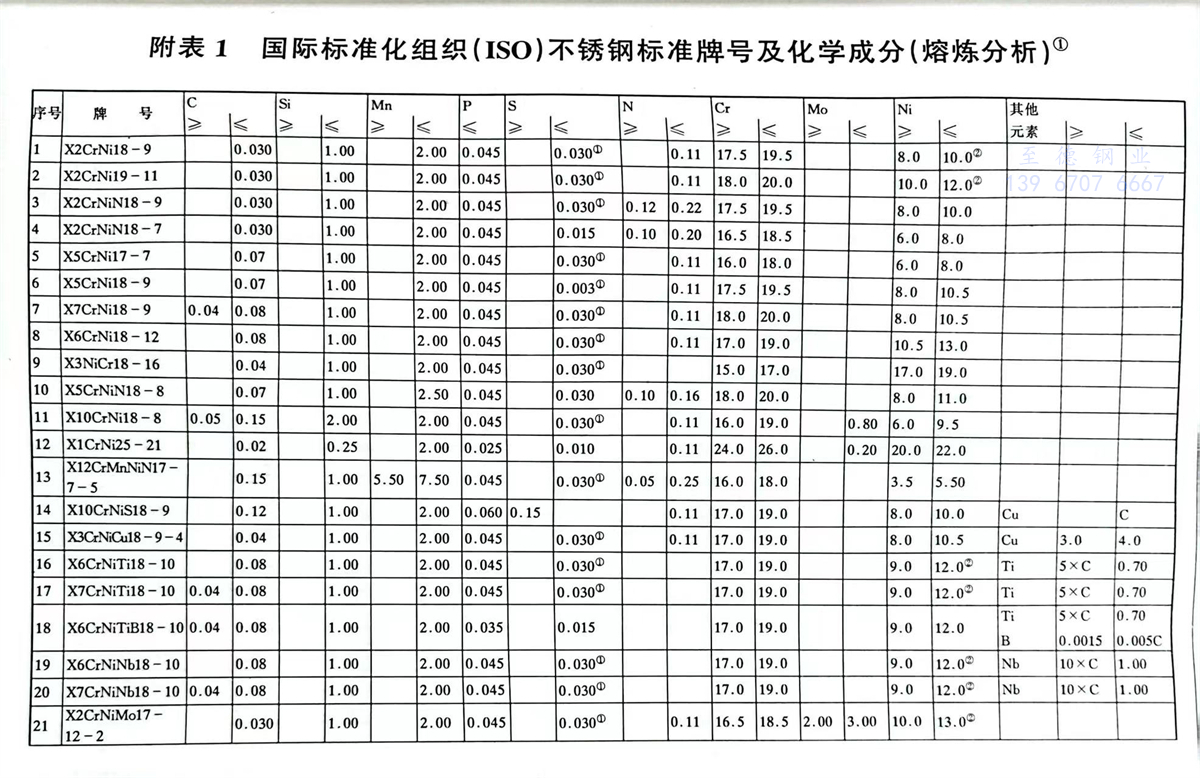

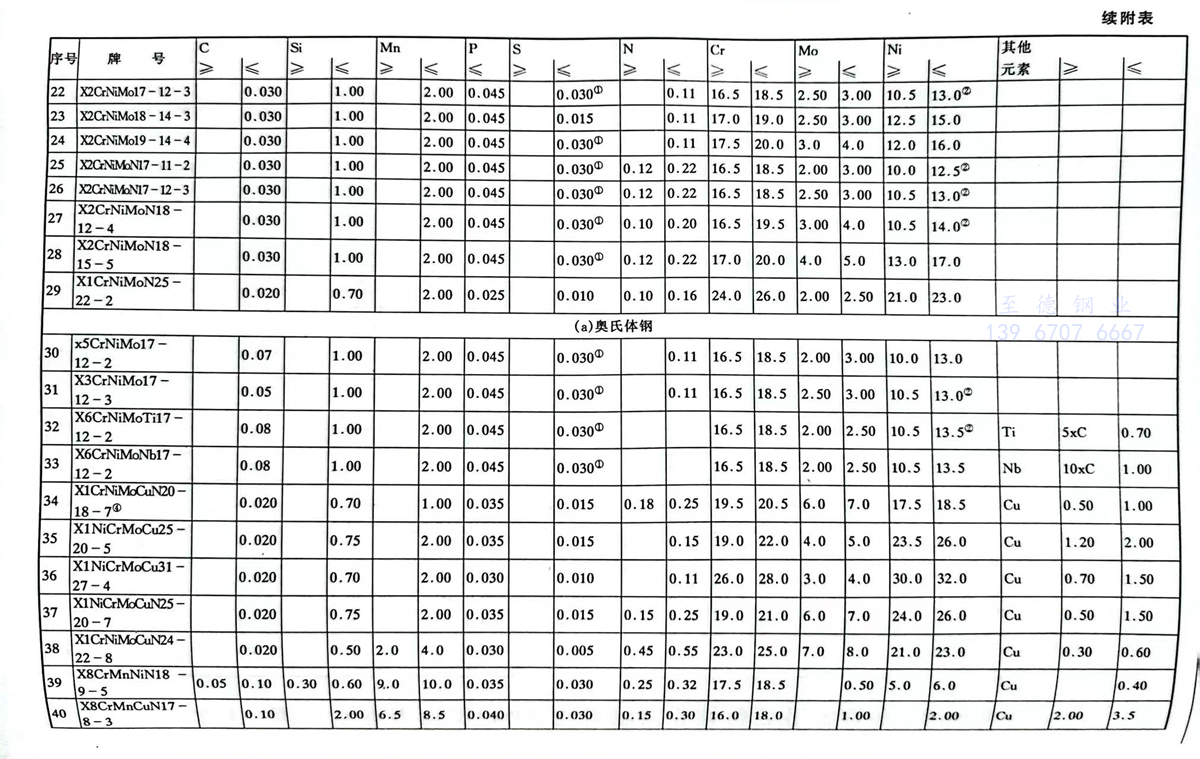

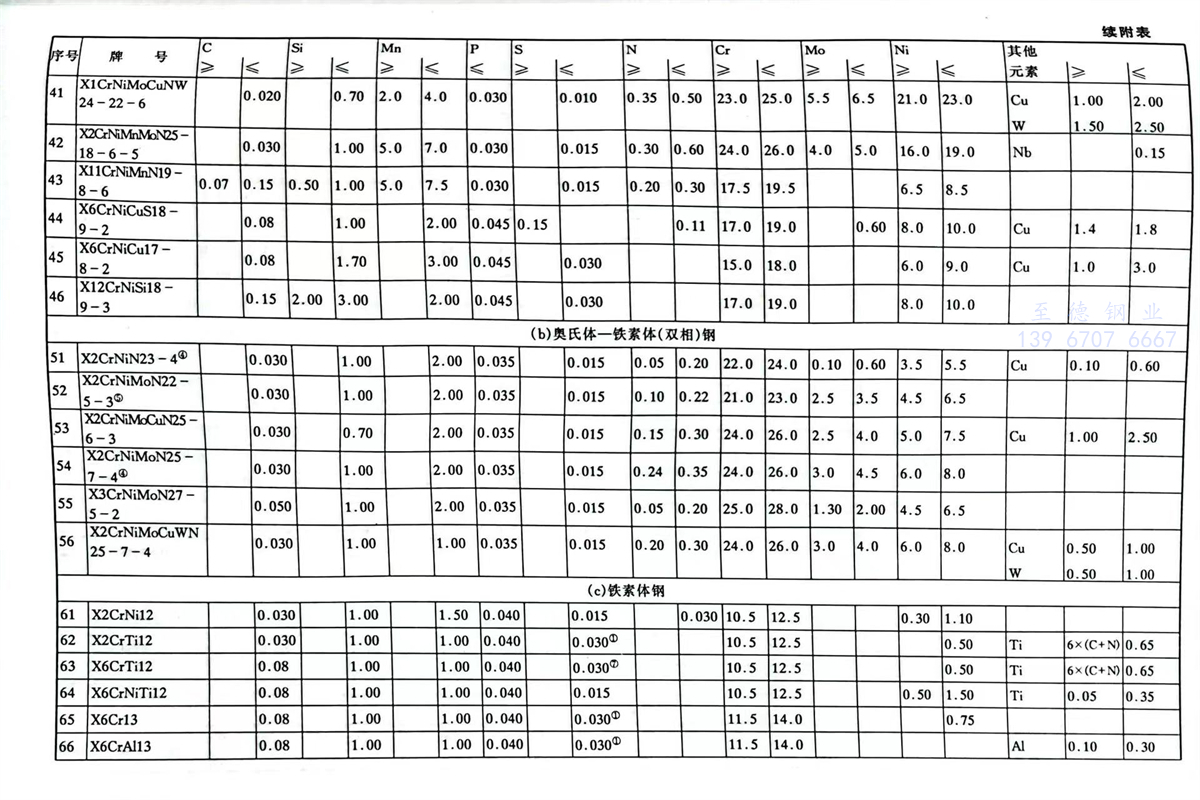

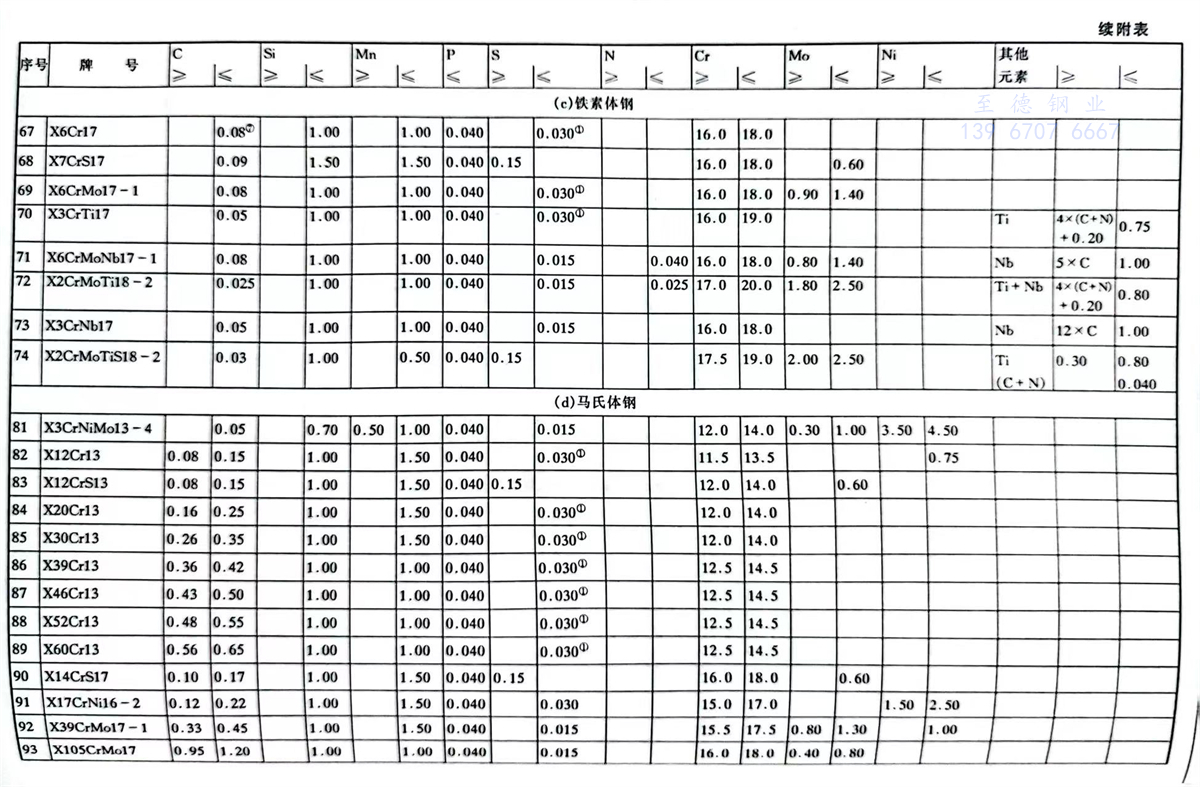

國際標準化組織（ISO）不銹鋼(gang)標準牌號及化學成分（熔煉分析）

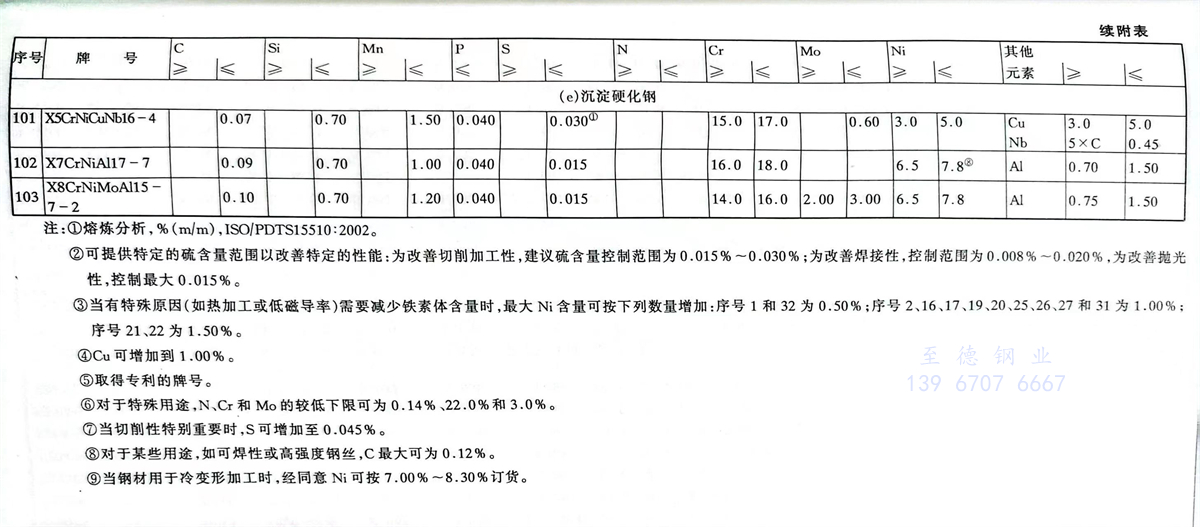

注(zhu)：①. 熔煉分(fen)析，％（m/m），ISO/PDTS15510：2002。

      ②. 可提供特(te)定的硫含量范(fan)圍以改(gai)善(shan)特(te)定的性(xing)(xing)(xing)能：為改(gai)善(shan)切削加工(gong)性(xing)(xing)(xing)，建(jian)議硫含量控制范(fan)圍為0.015％～0.030％；為改(gai)善(shan)焊(han)接(jie)性(xing)(xing)(xing)，控制范(fan)圍為0.008％～0.020％，為改(gai)善(shan)拋(pao)光性(xing)(xing)(xing)，控制最大0.015％。

      ③. 當有特殊原因(yin)（如熱加工或低磁導率）需(xu)要減少鐵(tie)素體含量(liang)時(shi)，最大(da)Ni含量(liang)可按(an)下(xia)列(lie)數(shu)量(liang)增加：序(xu)號1和(he)32為0.50％；序(xu)號2、16、17、19、20、25、26、27和(he)31為1.00％；序(xu)號21、22為1.50％。

      ④. Cu可增加到1.00％。

      ⑤. 取得專利(li)的牌號。

      ⑥. 對于特殊(shu)用途，N、Cr和Mo的較低下限可(ke)為0.14％、22.0％和3.0％。

      ⑦. 當切削性特別(bie)重要時，S可增加(jia)至0.045％。

      ⑧. 對(dui)于(yu)某些用途(tu)，如(ru)可焊性或高強(qiang)度(du)鋼絲，C最大可為0.12％。

      ⑨. 當鋼材用于冷變形(xing)加工(gong)時，經同意Ni可按7.00％～8.30％訂貨(huo)。
