浙江至德鋼業有限公司專業生產各種牌號不銹鋼壓力管道,下面為您介紹各國各系列壓(ya)力(li)管道的壓力等級標準:
一、公稱壓力(Nominal Pressure) PN
管(guan)(guan)道組(zu)成件(jian)(jian)的(de)公(gong)稱壓(ya)(ya)力(li)是指與其機械強度有關的(de)設計(ji)給定壓(ya)(ya)力(li),它一般表(biao)示管(guan)(guan)道組(zu)成件(jian)(jian)在規定溫度下的(de)最大許用(yong)壓(ya)(ya)力(li)。目前,國(guo)內外管(guan)(guan)道組(zu)成件(jian)(jian)的(de)公(gong)稱壓(ya)(ya)力(li)已(yi)經(jing)標準化,各(ge)國(guo)管(guan)(guan)道元件(jian)(jian)公(gong)稱壓(ya)(ya)力(li)雖然不(bu)同,但基本上可分為兩個系列(lie),即美洲系列(lie)和歐洲系列(lie)。
二、以ASME B16.5為代表(biao)的美(mei)洲系列

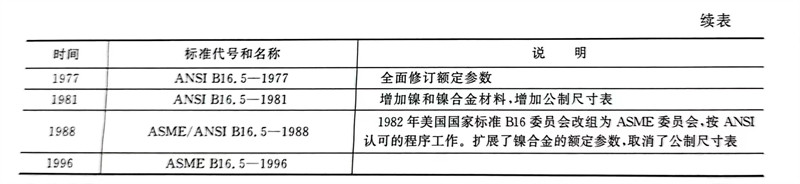

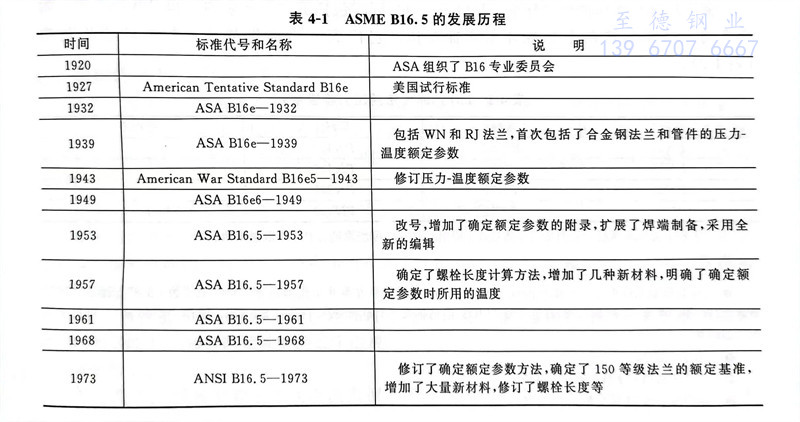

美國ASMEB16.5《管法蘭和法蘭管件》是一套在世界上通用的、系統性較強、內容涉及墊片、螺栓及管子的完整的管法蘭標準(表4-1)。其公稱直徑為NPS1/2~24,其適用的不銹鋼管外徑尺寸應符合 ASME B36.10M。該標準從1927年經美國標準協會(ASA)批準為美國試行標準B16e以來,已經先后進行了十多次修訂。1981年增加了公制尺寸,稱為ANSIB16.5,但在1988年版中取消了公制尺寸,稱為ASME/ANSI B16.5,1996年開始稱為ASME B16.5,一直沿用到現在的最新版本。
ASME B16.5公稱(cheng)壓力分級(英(ying)制):150、300、400、600、900、1500、2500(psi同一(yi)公稱(cheng)壓力管道元(yuan)件在(zai)不(bu)同溫度(du)下的(de)最大許用(yong)壓力值可由相關(guan)標(biao)準的(de)壓力-溫度(du)參數(shu)表查出。
這種壓力等級系列在(zai)美國、日本等國家(jia)得到廣泛應用。
三、以DIN 2401為代(dai)表的歐洲系列(lie)
德國標(biao)準DIN 2401《壓(ya)力(li)和溫度說明、概念、公稱壓(ya)力(li)等(deng)級》規定(ding)的公稱壓(ya)力(li)等(deng)級如下(bar?):1、1.6、(2)?、2.5、(3.2)、4、(5)、6、(8)、10、(12.5)、16、(20)、25、(32)、40、( 50)、63°、(80)、100、(125)、160、(200)、250、(315)、400、(500)、630、(700)、(800)、1000、(1250)、1600、(2000)、2500、4000、6300。
在DIN 2401 壓(ya)力(li)等級(ji)系列(lie)標準中,規定公稱壓(ya)力(li)為200℃時的最大許(xu)用工作(zuo)壓(ya)力(li)。
此壓力等(deng)(deng)級(ji)系(xi)列標(biao)準(zhun)(zhun)在蘇聯(lian)及東(dong)歐影響較大,我國JB、HG法(fa)蘭(lan)標(biao)準(zhun)(zhun)的公稱壓力等(deng)(deng)級(ji)也與此壓力等(deng)(deng)級(ji)標(biao)準(zhun)(zhun)相(xiang)同。
四、ISO公稱壓力等(deng)級標準
上述美洲(zhou)系列(lie)(lie)和歐洲(zhou)系列(lie)(lie)兩個(ge)壓力等級標準(zhun)(zhun)在世界不同區域均(jun)有很(hen)大的影響,目前還(huan)無法(fa)統(tong)一成一個(ge)標準(zhun)(zhun)。國際(ji)化標準(zhun)(zhun)組(zu)織考慮到此現狀(zhuang),制定(ding)了相應的標準(zhun)(zhun),此標準(zhun)(zhun)實際(ji)上是一個(ge)折中的標準(zhun)(zhun)。它將(jiang)上述兩個(ge)標準(zhun)(zhun)的主(zhu)要壓力等級分(fen)別列(lie)(lie)在兩個(ge)系列(lie)(lie)中。

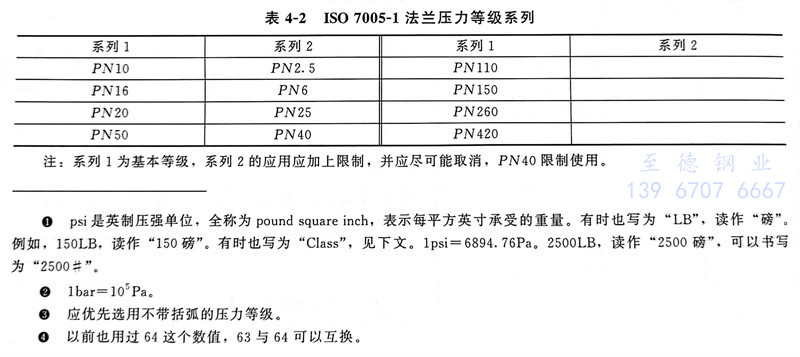

國際標(biao)準化組織的(de)法蘭(lan)標(biao)準(ISO 7005-1)同(tong)時包括了“美洲(zhou)系(xi)列”和(he)“歐洲(zhou)系(xi)列”兩(liang)個系(xi)列,以期(qi)與這兩(liang)個標(biao)準體系(xi)都能配伍,它代(dai)表了當前世界(jie)法蘭(lan)標(biao)準的(de)應用趨勢(表4-2)。
上(shang)述(shu)兩個系列(lie)中(zhong)的PN2.5、PN6、PN10、PN16、PN25、PN40共(gong)六個等級屬“歐洲系列(lie)”。而PN20(相(xiang)當(dang)(dang)于(yu)(yu)Class150)、PN50(相(xiang)當(dang)(dang)于(yu)(yu) Class300)、PN110(相(xiang)當(dang)(dang)于(yu)(yu)Class600)、PN150、PN260(相(xiang)當(dang)(dang)于(yu)(yu)Class1500)、PN420(相(xiang)當(dang)(dang)于(yu)(yu)Class 2500)共(gong)六個等級屬于(yu)(yu)“美洲系列(lie)”,兩者在結構尺寸和密封面尺寸上(shang)是不能(neng)互換(huan)的。
五、日(ri)本的壓力等級標(biao)準
日本的(de)JIS B2201標準自成(cheng)體系(xi),既不屬于(yu)“美(mei)式(shi)”,也不屬于(yu)“歐式(shi)”。該標準包括(kuo)的(de)公稱壓力等(deng)級共八個,對應的(de)溫度-壓力等(deng)級見表4-3。

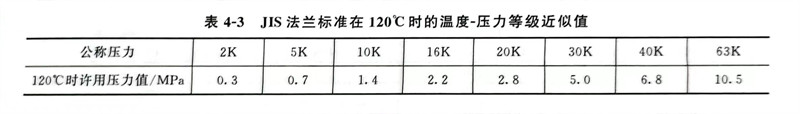

表4-3 JIS法蘭標準(zhun)在120℃時的溫度-壓(ya)力等(deng)級近似值
JIS應用(yong)標(biao)準(zhun)體系與(yu)ASME和(he)DIN等(deng)都不能(neng)配套(tao)使用(yong)。為了彌(mi)補這個缺陷,日本(ben)石油學(xue)會編(bian)制了一套(tao)JPI標(biao)準(zhun),它(ta)基本(ben)上等(deng)效采用(yong)了ASME/API應用(yong)標(biao)準(zhun)體系,故(gu)它(ta)能(neng)與(yu)ASME互換。
六(liu)、英國、法國的壓力(li)等級標準
英國采(cai)用的(de)壓(ya)力等級標(biao)(biao)(biao)準(zhun)為兩(liang)類,相(xiang)應的(de)法(fa)蘭(lan)標(biao)(biao)(biao)準(zhun)也分為兩(liang)類:其(qi)一是(shi)以BS1560為代(dai)表的(de)法(fa)蘭(lan)標(biao)(biao)(biao)準(zhun),它基本(ben)上等同(tong)采(cai)用了(le)ASME標(biao)(biao)(biao)準(zhun),其(qi)結構形(xing)(xing)式和(he)密封(feng)面形(xing)(xing)式同(tong)ASMEB16.5;其(qi)二是(shi)以BS4504為代(dai)表的(de)法(fa)蘭(lan)標(biao)(biao)(biao)準(zhun),它基本(ben)上等同(tong)采(cai)用了(le)DIN標(biao)(biao)(biao)準(zhun),其(qi)結構形(xing)(xing)式和(he)密封(feng)面形(xing)(xing)式同(tong)DIN 2500。
相應的(de)(de)管(guan)子尺寸標(biao)準有兩(liang)類:其(qi)一(yi)是(shi)以BS1600為代(dai)表的(de)(de)管(guan)子、管(guan)件(jian)標(biao)準,它基本上等同(tong)(tong)采用了ASME標(biao)準,其(qi)直徑范圍和(he)壁厚分級同(tong)(tong)ASME B36.10/B36.19;其(qi)二(er)是(shi)以BS3600為代(dai)表的(de)(de)管(guan)子、管(guan)件(jian)標(biao)準,它基本上等同(tong)(tong)采用了ISO標(biao)準,其(qi)直徑范圍和(he)壁厚分級同(tong)(tong)ISO 4200。
法國和英(ying)國采用的壓力(li)等級(ji)標(biao)準類似(si)。
