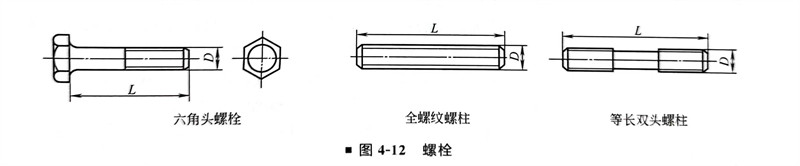

根據(ju)結(jie)構形式的不同，螺(luo)(luo)栓(shuan)(shuan)可分為六角頭(tou)(tou)螺(luo)(luo)栓(shuan)(shuan)（又稱單(dan)頭(tou)(tou)螺(luo)(luo)栓(shuan)(shuan)）和螺(luo)(luo)柱(zhu)（又稱雙頭(tou)(tou)螺(luo)(luo)栓(shuan)(shuan)）兩(liang)類，而雙頭(tou)(tou)螺(luo)(luo)栓(shuan)(shuan)又分為通絲和非通絲兩(liang)種，如圖4-12所示(shi)。


圖 12.jpg


1. 六角(jiao)頭螺栓（Hexagonal Head Bolt）


  常與平(ping)焊法蘭和非金屬墊片配合，用(yong)于操作較緩和的工況下(xia)。常配 H=0.8D 螺母。六(liu)角頭螺栓常用(yong)材(cai)料是BL3或者是Q235B。石(shi)化(hua)工業中一(yi)般(ban)用(yong)在壓力、溫度較低的冷卻(que)水、空(kong)氣等公用(yong)工程(cheng)管道上。


2. 螺柱(zhu)（Stud Bolt）


  常(chang)與對焊(han)法蘭配(pei)合(he)，使用在操(cao)作條件比(bi)較(jiao)苛(ke)刻的工況下。


  螺(luo)柱(zhu)(zhu)本(ben)身(shen)又分全螺(luo)紋螺(luo)柱(zhu)(zhu)（通(tong)絲(si)型(xing)）和等(deng)(deng)長(chang)雙(shuang)頭(tou)螺(luo)柱(zhu)(zhu)（非通(tong)絲(si)型(xing)），其中，因(yin)為(wei)通(tong)絲(si)型(xing)雙(shuang)頭(tou)螺(luo)栓上沒有截面形狀的變化(hua)，故其承載(zai)能力強，而(er)非通(tong)絲(si)型(xing)雙(shuang)頭(tou)螺(luo)栓則相對承載(zai)能力較弱。螺(luo)柱(zhu)(zhu)適用(yong)于所有公(gong)稱壓力等(deng)(deng)級(ji)的管法(fa)(fa)蘭(lan)，以往規定PN2.5MPa的法(fa)(fa)蘭(lan)可(ke)配六(liu)角(jiao)頭(tou)螺(luo)PN≤2.5MP栓，也可(ke)配螺(luo)柱(zhu)(zhu)，而(er)PN≥4.0MPa的法(fa)(fa)蘭(lan)只配螺(luo)柱(zhu)(zhu)。


《石油化工管道設(she)計(ji)器材(cai)選(xuan)用通(tong)則》（SH 3059）規(gui)定除PN＜5.0MPa，采用軟質(zhi)墊片的法(fa)(fa)蘭(lan)連(lian)接(jie)可選(xuan)用六角(jiao)頭螺(luo)(luo)栓外(wai)，其他法(fa)(fa)蘭(lan)連(lian)接(jie)均應選(xuan)用全螺(luo)(luo)紋螺(luo)(luo)柱。ASME B16.5也有(you)類似規(gui)定，公稱壓力≥400psi法(fa)(fa)蘭(lan)連(lian)接(jie)均采用螺(luo)(luo)柱。


  此外，由于(yu)(yu)同樣直(zhi)徑(jing)螺(luo)(luo)(luo)栓的保證荷(he)載與(yu)最(zui)小(xiao)拉(la)力(li)荷(he)載，細(xi)(xi)牙(ya)螺(luo)(luo)(luo)紋(wen)(wen)均比粗牙(ya)螺(luo)(luo)(luo)紋(wen)(wen)要大(da)，中石化(hua)總公司(si)標準規(gui)定(ding)大(da)于(yu)(yu)或等(deng)于(yu)(yu)M36一律用(yong)螺(luo)(luo)(luo)距為(wei)3mm的細(xi)(xi)牙(ya)螺(luo)(luo)(luo)紋(wen)(wen)。化(hua)工(gong)行業(ye)標準規(gui)定(ding)螺(luo)(luo)(luo)紋(wen)(wen)直(zhi)徑(jing) M10～M27時，采(cai)(cai)用(yong)粗牙(ya)螺(luo)(luo)(luo)紋(wen)(wen)；M30～M45時，采(cai)(cai)用(yong)細(xi)(xi)牙(ya)螺(luo)(luo)(luo)紋(wen)(wen)。《工(gong)業(ye)金(jin)屬(shu)管(guan)道設計規(gui)范(fan)》（GB50316）規(gui)定(ding)法蘭(lan)連接用(yong)緊固(gu)件螺(luo)(luo)(luo)紋(wen)(wen)的螺(luo)(luo)(luo)距不宜大(da)于(yu)(yu)3mm，直(zhi)徑(jing)M30以上的緊固(gu)件可采(cai)(cai)用(yong)細(xi)(xi)牙(ya)螺(luo)(luo)(luo)紋(wen)(wen)。
