一、管(guan)子(zi)


(1)尺(chi)寸系列標準(SH/T3405),基本屬(shu)于“大外徑系列”。


(2)SH/T 3405等(deng)效(xiao)采用了ISO4200標準(zhun),當DN≤1100mm時,它能與ASME B36.10/36.19標準(zhun)配(pei)套使用。

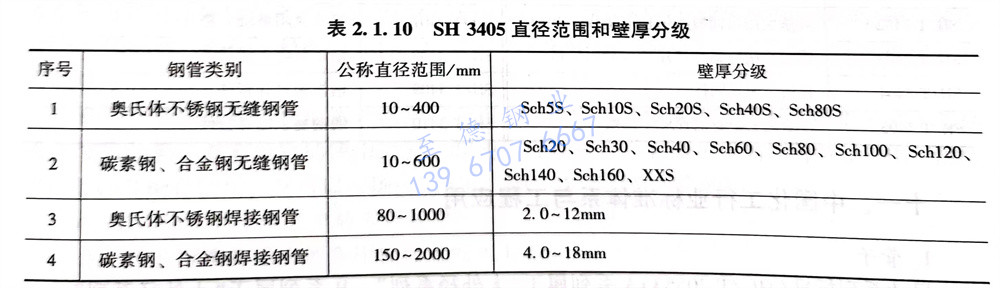

(3)SH/T 3405直徑范圍和壁(bi)厚分(fen)級見表2.1.10。





二(er)、法蘭


(1)標準SH/T 3406屬(shu)于“美式法蘭”。


(2)公稱壓力(li):PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600)、PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500),8個等(deng)級。


(3)公稱直徑:DN15~DN1500mm。


(4)法蘭密封面(mian)(mian)(mian):當DN≤600時,凸(tu)臺面(mian)(mian)(mian)、凹凸(tu)面(mian)(mian)(mian)、全平面(mian)(mian)(mian)、榫槽(cao)(cao)面(mian)(mian)(mian)、環槽(cao)(cao)面(mian)(mian)(mian)5種;DN≥650時,凸(tu)臺面(mian)(mian)(mian)1種。


(5)法蘭型式:當DIDN≤600時,平焊、對(dui)焊、承插焊、螺紋連接、松套5種;DN≥650時對(dui)焊1種。


(6)SH/T 3406等效采用了 ASME B16.5和API 605標準。



三、工程應(ying)用


  SH/T 3406在(zai)結構尺寸和(he)密(mi)封面型(xing)式(shi)上(shang)與(yu)(yu)ASME B16.5、API 605有著很(hen)好(hao)的(de)互(hu)換性(xing),它能(neng)與(yu)(yu)ASME、API、MSS等(deng)(deng)標(biao)(biao)(biao)(biao)準(zhun)(zhun)的(de)管(guan)道(dao)(dao)元件配套使用(yong)。但因(yin)為SH3406采用(yong)了(le)我國(guo)材料標(biao)(biao)(biao)(biao)準(zhun)(zhun)而(er)不是(shi)(shi)美國(guo)材料標(biao)(biao)(biao)(biao)準(zhun)(zhun)(ASTM),故(gu)二(er)(er)者(zhe)(zhe)的(de)溫度-壓(ya)力(li)表有少許偏差(cha),故(gu)在(zai)考(kao)慮二(er)(er)者(zhe)(zhe)互(hu)換時,應(ying)注意并核(he)對它們的(de)溫度-壓(ya)力(li)對應(ying)允許值。石化行業標(biao)(biao)(biao)(biao)準(zhun)(zhun)體系的(de)法(fa)蘭標(biao)(biao)(biao)(biao)準(zhun)(zhun)(SH 3406)等(deng)(deng)效采用(yong)了(le)ASME B16.5和(he)API 605標(biao)(biao)(biao)(biao)準(zhun)(zhun),屬于(yu)“美式(shi)法(fa)蘭”。SH 3406在(zai)結構尺寸和(he)密(mi)封面型(xing)式(shi)上(shang)與(yu)(yu)ASME B16.5、API605有著很(hen)好(hao)的(de)互(hu)換性(xing),因(yin)此它能(neng)與(yu)(yu)ASME、API、MSS等(deng)(deng)標(biao)(biao)(biao)(biao)準(zhun)(zhun)的(de)管(guan)道(dao)(dao)元件配套使用(yong)。但因(yin)為SH/T 3406采用(yong)了(le)我國(guo)材料標(biao)(biao)(biao)(biao)準(zhun)(zhun)而(er)不是(shi)(shi)美國(guo)材料標(biao)(biao)(biao)(biao)準(zhun)(zhun)(ASTM),故(gu)二(er)(er)者(zhe)(zhe)的(de)溫度-壓(ya)力(li)表有少許偏差(cha),故(gu)在(zai)考(kao)慮二(er)(er)者(zhe)(zhe)互(hu)換時,應(ying)注意并核(he)對它們的(de)溫度-壓(ya)力(li)對應(ying)允許值。SH3406標(biao)(biao)(biao)(biao)準(zhun)(zhun)的(de)公稱壓(ya)力(li)等(deng)(deng)級(ji)共(gong)包(bao)括PN1.0、PN2.0(Class 150)、PN5.0(Class300)、PN6.8(Class 400)、PN10.0(Class 600), PN15.0(Class 900)、PN25.0(Class 1500)、PN42.0(Class 2500)八(ba)個(ge)等(deng)(deng)級(ji)。



四、石化行業標準體系中(zhong)的常用標準

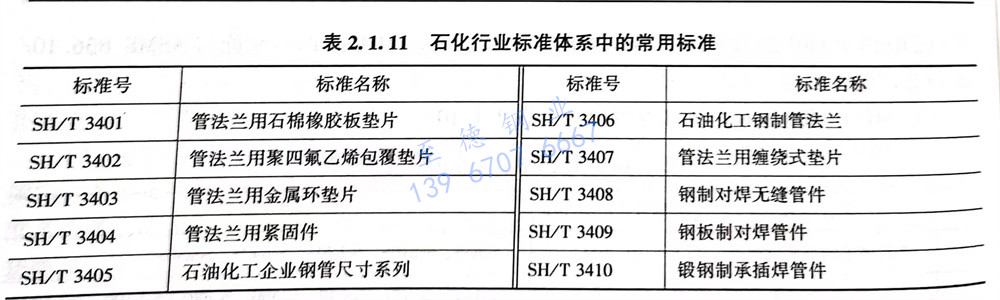

  石(shi)化行業(ye)標(biao)準(zhun)體系中的常用標(biao)準(zhun)見表2.1.11。




  石(shi)化行業標準(zhun)體系(xi)屬于一(yi)個比較完整的標準(zhun)體系(xi),它等效(xiao)采用(yong)了ASME標準(zhun),代表著先(xian)進和(he)發展方向。又由于它的法蘭(SH/T3406)能與API標準(zhun)閥(fa)門匹配(pei)使用(yong)。通過近幾年(nian)的應用(yong)證(zheng)明,這套標準(zhun)體系(xi)是一(yi)個科學的、先(xian)進的,同時又是可操作(zuo)性(xing)好(hao)的標準(zhun)體系(xi)。
