旋塞閥(Plug Vallug Valve)ve)是一種結構比較簡單的閥門,其啟閉件制成柱塞狀,通過旋轉90°使閥塞的接口與閥體接口相合或分開。旋塞(sai)閥主要由閥體、塞子、填料壓蓋組成(圖4-46)。

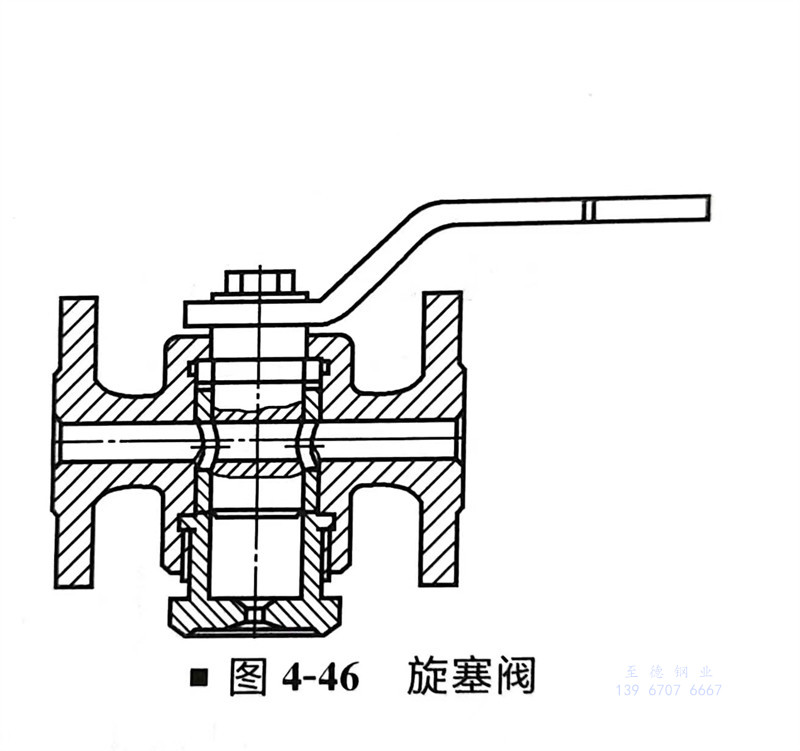

圖 46.jpg



1. 旋(xuan)塞閥的分類

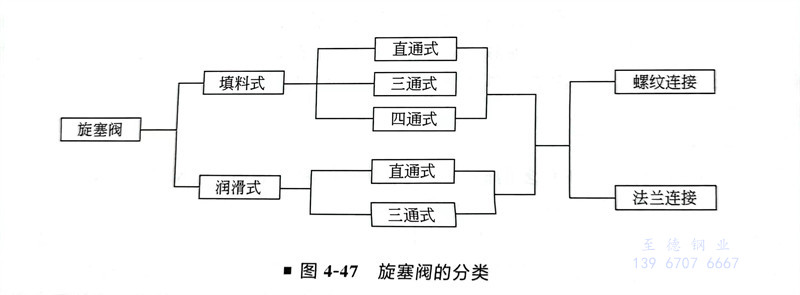

圖 47.jpg


  填料式旋塞(sai)閥用于表面張力和黏性較(jiao)高的液體(ti)時,密封效果較(jiao)好。


  潤(run)(run)滑(hua)(hua)式旋塞(sai)閥的(de)特點是(shi)密封性能可靠、啟(qi)閉省力(li)。適用于(yu)壓力(li)較高的(de)介(jie)(jie)質,但(dan)使用溫度受潤(run)(run)滑(hua)(hua)脂限制,由于(yu)潤(run)(run)滑(hua)(hua)脂污(wu)染輸送介(jie)(jie)質,不得用于(yu)高純物質的(de)管道。



2. 旋塞閥的(de)結構特(te)點(dian)及(ji)選(xuan)用


  ①. 旋(xuan)塞閥流體(ti)直(zhi)流通過,阻(zu)力降小(xiao)、啟(qi)閉方便、迅速。


  ②. 旋(xuan)塞(sai)閥(fa)(fa)在管道(dao)(dao)中(zhong)主要用于切斷、分配和改變介質流動(dong)方向。它易于適應多通道(dao)(dao)結構,以(yi)(yi)至(zhi)一(yi)個閥(fa)(fa)可(ke)以(yi)(yi)獲得兩個、三個、甚至(zhi)四個不同(tong)的(de)流道(dao)(dao),這(zhe)樣可(ke)以(yi)(yi)簡化管道(dao)(dao)系統的(de)設計,減(jian)少閥(fa)(fa)門用量(liang)以(yi)(yi)及(ji)設備中(zhong)需要的(de)一(yi)些連接(jie)配件。


  ③. 旋(xuan)塞閥是歷(li)史上(shang)最早被人們采用的(de)(de)閥件。由于結構簡(jian)單,開(kai)閉迅速(塞子旋(xuan)轉(zhuan)1/4圈就(jiu)能完成開(kai)閉動作),操作方便,流體阻(zu)力小(xiao),至今仍被廣泛使用。目前主要用于低(di)壓(ya)、小(xiao)口(kou)徑(jing)和介質溫(wen)度不高的(de)(de)情(qing)況下。


  ④. 根(gen)據(ju)旋塞閥的結構特點和設計上所能達到的功能,可以(yi)按下(xia)列原則選(xuan)用。


    a. 用于分配介質和(he)改變(bian)介質流動(dong)方向,其(qi)工作溫度不(bu)高于300℃,公(gong)(gong)稱壓力(li)PN≤1.6MPa、公(gong)(gong)稱通徑不(bu)大(da)于300mm,建議選用多(duo)通路旋塞閥。


    b. 牛奶、果汁、啤酒等(deng)食(shi)品企業及制(zhi)藥廠等(deng)的(de)設備和管道上,建議選用奧氏體不(bu)銹鋼(gang)制(zhi)的(de)緊定式圓錐形(xing)旋塞閥。


    c. 油田開(kai)(kai)采、天然氣(qi)田開(kai)(kai)采、管道輸(shu)送的支(zhi)管、精煉和(he)清(qing)潔設(she)備中,公稱壓(ya)力級不大于Class300、公稱通徑不大于300mm,建(jian)議選用油封式圓錐(zhui)形旋(xuan)塞閥。


    d. 油田開采、天然(ran)氣開采、管道輸送的支管、精煉和清潔(jie)設(she)備中(zhong),公稱(cheng)壓力級(ji)不(bu)(bu)大于(yu)Class2500、公稱(cheng)通徑不(bu)(bu)大于(yu)900mm、工作溫度(du)不(bu)(bu)高于(yu)340℃,建議選用油封式圓錐形旋(xuan)塞閥。


    e. 在大型化學工業(ye)中(zhong),含(han)有腐蝕性(xing)介(jie)質的(de)管道和設備中(zhong),要(yao)求開啟或關閉速度較快的(de)場合,對(dui)于(yu)以硝酸為(wei)基的(de)介(jie)質可選用聚(ju)四氟乙(yi)烯(xi)套筒(tong)密封圓錐(zhui)形旋塞閥(fa)(fa);對(dui)于(yu)以醋酸為(wei)基的(de)介(jie)質,可選用Cr18Ni12Mo2Ti不銹鋼鑲聚(ju)四氟乙(yi)烯(xi)套筒(tong)密封圓錐(zhui)形旋塞閥(fa)(fa)。


    f. 在煤氣、天(tian)然(ran)氣、暖通系統的管道中和設(she)備上(shang),公稱通徑不(bu)大于200mm,宜選用填(tian)料(liao)式(shi)圓錐(zhui)形旋塞閥。
