旋塞閥的啟閉件是塞子。塞子呈圓錐體,內有呈長方形截面的通道。塞子與閥桿是一體的,沒有單獨的閥桿,塞子頂端加工成方形,套人扳手即可進行啟閉。塞子與閥體的兩個錐形密封面必須精密加工,緊密吻合。為保證密封,還必須使塞子壓緊在閥體上,使塞子與閥體相接觸的兩密封面形成一定的壓力,才能達到密封的目的。根據不同的壓緊結構,旋塞閥可分為填料式旋塞閥、油封式旋塞閥及自密封式旋塞閥等。

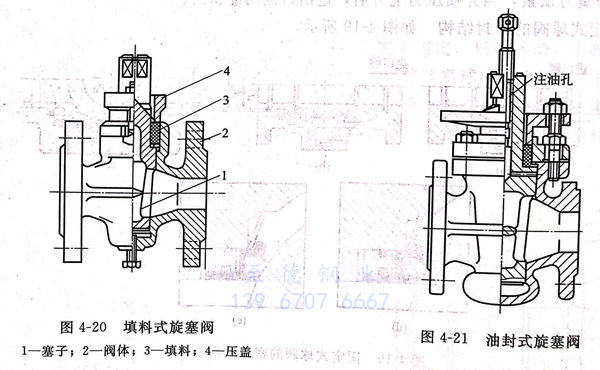

1. 填(tian)料(liao)式旋(xuan)塞閥(fa)(見(jian)圖4-20)
其結構簡單(dan),僅由閥體、塞子、填料和壓(ya)蓋等部件組成(cheng),當擰(ning)緊(jin)壓(ya)蓋將填料壓(ya)緊(jin)時,也同(tong)時壓(ya)緊(jin)了(le)塞子與閥體的密封(feng)面,達到密封(feng)的目的。
2. 油封(feng)式旋塞閥(見圖(tu)4-21)
其結構(gou)與填料式(shi)旋塞(sai)閥基本相同,區別(bie)在于油封(feng)(feng)式(shi)旋塞(sai)閥的塞(sai)子中設有一個注油孔,使(shi)(shi)(shi)用(yong)時可向閥內(nei)注入潤滑油脂,在塞(sai)子與閥體(ti)之(zhi)間起潤滑和輔助(zhu)密(mi)封(feng)(feng)作(zuo)用(yong)。使(shi)(shi)(shi)密(mi)封(feng)(feng)性能(neng)更加(jia)可靠,啟(qi)閉更為省力,因而擴大了旋塞(sai)的使(shi)(shi)(shi)用(yong)范圍。

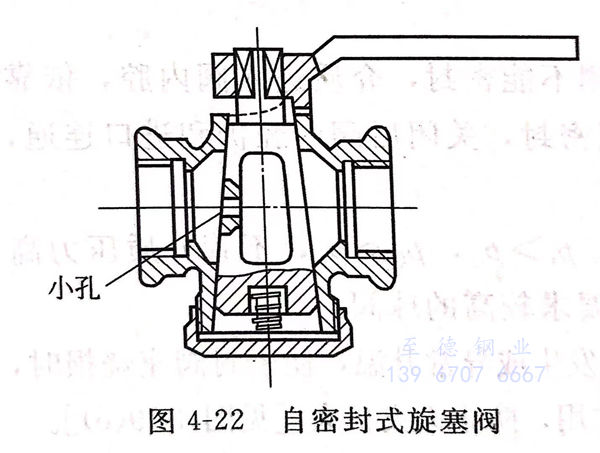

3. 自密封式旋(xuan)塞閥(見(jian)圖4-22)
與一(yi)般旋(xuan)(xuan)塞(sai)閥(fa)有(you)(you)較(jiao)大的(de)區別,它的(de)塞(sai)子大端朝(chao)下,并用(yong)壓(ya)(ya)蓋(gai)壓(ya)(ya)住。塞(sai)子與壓(ya)(ya)蓋(gai)之(zhi)間有(you)(you)一(yi)個空腔,介質(zhi)可以通(tong)過旁邊(bian)的(de)小孔進人下部空腔,依靠介質(zhi)的(de)壓(ya)(ya)力(li)將塞(sai)子壓(ya)(ya)緊在閥(fa)體密封面上(shang),介質(zhi)壓(ya)(ya)力(li)越大,密封性(xing)能越好(hao)。在塞(sai)子和壓(ya)(ya)蓋(gai)之(zhi)間有(you)(you)一(yi)個壓(ya)(ya)緊彈簧,對(dui)塞(sai)子有(you)(you)預(yu)緊作用(yong),使(shi)密封效果更(geng)好(hao)。這種形式(shi)適用(yong)于壓(ya)(ya)力(li)較(jiao)高、口徑(jing)較(jiao)大的(de)旋(xuan)(xuan)塞(sai)閥(fa)。

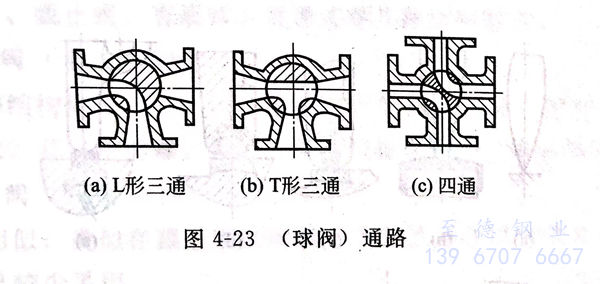

旋塞閥除了有直(zhi)通(tong)外,還有三通(tong)、四通(tong)等多種(zhong)形式(見圖4-23),能(neng)用于切(qie)換通(tong)路。這種(zhong)切(qie)換特點,使得一個旋塞可起到多個切(qie)斷閥的作用。
