馬氏體型不銹(xiu)鋼管因為淬火而具有硬化性，根據所選取的鋼種和熱處理條件，可以獲取較大范圍內的力學性能。從香蕉視頻app連接:12Cr13（410）不(bu)銹鋼(gang)管到(dao)高碳(tan)68Cr17（440A）不(bu)銹鋼(gang)管，不(bu)同熱處理條件相應的(de)力學性能，見表2-13。

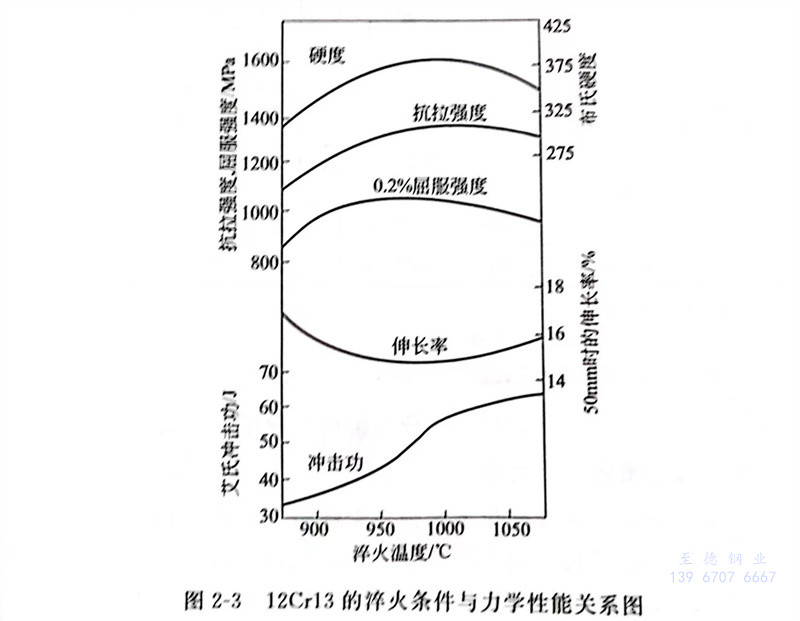

  完全(quan)退火(huo)(huo)(huo)(huo)是從(cong)(cong)變(bian)態點以上升(sheng)開始，一(yi)般的(de)(de)(de)(de)是從(cong)(cong)800～900℃緩慢地冷(leng)卻下來。含碳量越(yue)高(gao)則其強(qiang)度也越(yue)高(gao)。淬(cui)火(huo)(huo)(huo)(huo)一(yi)般情況下是從(cong)(cong)925～1070℃開始快速冷(leng)卻，因(yin)為其淬(cui)火(huo)(huo)(huo)(huo)性(xing)好，無(wu)論是油冷(leng)還(huan)是水冷(leng)都(dou)可以充分硬化(hua)。但淬(cui)火(huo)(huo)(huo)(huo)溫度過(guo)高(gao)時，殘留(liu)的(de)(de)(de)(de)奧氏體就多(duo)，回(hui)(hui)火(huo)(huo)(huo)(huo)以后的(de)(de)(de)(de)強(qiang)度降低。12Cr13（410）不銹鋼管的(de)(de)(de)(de)淬(cui)火(huo)(huo)(huo)(huo)條件與力學性(xing)能(neng)的(de)(de)(de)(de)關系(xi)如圖2-3所示。淬(cui)火(huo)(huo)(huo)(huo)狀態下的(de)(de)(de)(de)殘留(liu)變(bian)形大，金相組織不穩定，所以淬(cui)火(huo)(huo)(huo)(huo)后要進(jin)行回(hui)(hui)火(huo)(huo)(huo)(huo)處理(li)，力學性(xing)能(neng)依回(hui)(hui)火(huo)(huo)(huo)(huo)溫度的(de)(de)(de)(de)不同而變(bian)化(hua)。回(hui)(hui)火(huo)(huo)(huo)(huo)時一(yi)定要避開400～550℃這個脆化(hua)區域，因(yin)此一(yi)般只進(jin)行250℃的(de)(de)(de)(de)低溫回(hui)(hui)火(huo)(huo)(huo)(huo)或(huo)700℃左右的(de)(de)(de)(de)高(gao)溫回(hui)(hui)火(huo)(huo)(huo)(huo)。

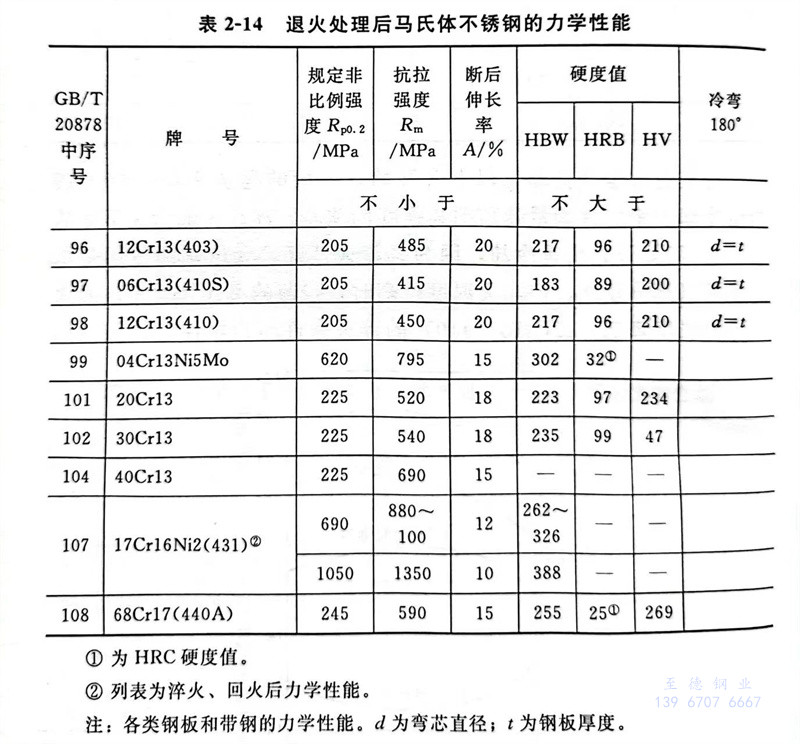

 退火處理后馬氏體(ti)不銹鋼(gang)管的力(li)學性能，見表2-14。

      ①. 為HRC硬(ying)度值。

      ②. 列表(biao)為淬火(huo)(huo)、回火(huo)(huo)后力學性能。

  注：各類鋼板和(he)帶鋼的力學性能(neng)。d為彎(wan)芯直徑；t為鋼板厚度(du)。

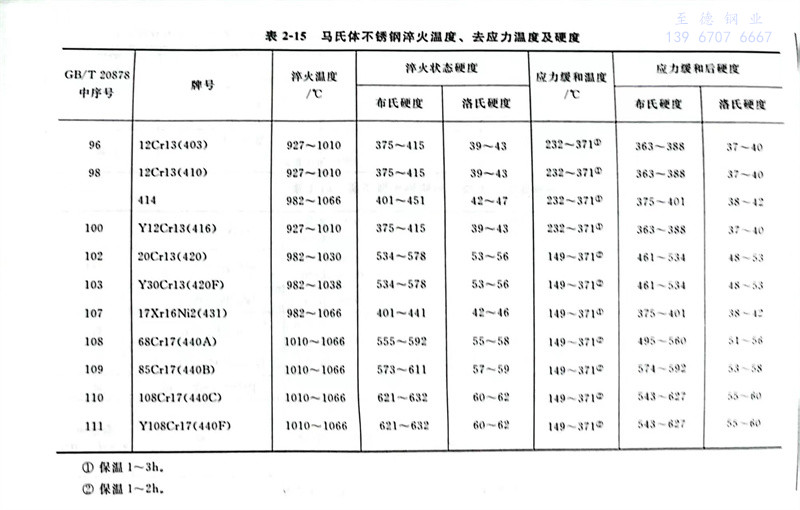

 馬氏體不銹(xiu)鋼淬火(huo)溫度、去(qu)應力溫度及硬度，見表2-15。
