寶(bao)雞石(shi)油(you)(you)鋼(gang)(gang)管(guan)(guan)(guan)有(you)限責任公(gong)(gong)司隸屬于中(zhong)國石(shi)油(you)(you)天然(ran)氣集團有(you)限公(gong)(gong)司,始建(jian)(jian)于1958年(nian)(nian),國家(jia)“一五(wu)”期(qi)間156個(ge)重點(dian)建(jian)(jian)設項目之(zhi)一,我國第(di)一個(ge)油(you)(you)氣管(guan)(guan)(guan)材(cai)及焊接(jie)材(cai)料研發和生產廠(chang)家(jia)。建(jian)(jian)廠(chang)60多年(nian)(nian)來,寶(bao)雞鋼(gang)(gang)管(guan)(guan)(guan)公(gong)(gong)司已(yi)發展成(cheng)為我國規模最(zui)(zui)大、品種最(zui)(zui)全、市(shi)場占有(you)率最(zui)(zui)高的專(zhuan)業化(hua)鋼(gang)(gang)管(guan)(guan)(guan)公(gong)(gong)司,公(gong)(gong)司鋼(gang)(gang)管(guan)(guan)(guan)最(zui)(zui)大產能達260萬噸/年(nian)(nian),其(qi)中(zhong)套管(guan)(guan)(guan)和油(you)(you)管(guan)(guan)(guan)綜合(he)產能達70萬噸/年(nian)(nian)。


  2009年,寶雞(ji)鋼管公司建成了國內裝備先進(jin)的SEW(Hot Stretch-reducing Electric Welding Technology)


油套(tao)管生(sheng)產(chan)(chan)線(xian),成功開發出了API系列(lie)SEW J55、N80、P110及Q125高性能(neng)套(tao)管產(chan)(chan)品(pin),非API系列(lie)SEW高抗擠(ji)套(tao)管、SEW膨(peng)脹管、SEW抗硫(liu)管等產(chan)(chan)品(pin),填補了國內(nei)空白,實現了批量化生(sheng)產(chan)(chan),目前已生(sheng)產(chan)(chan)銷售SEW 油套(tao)管產(chan)(chan)品(pin)近(jin)20萬噸(dun)。


一、生產工藝流程

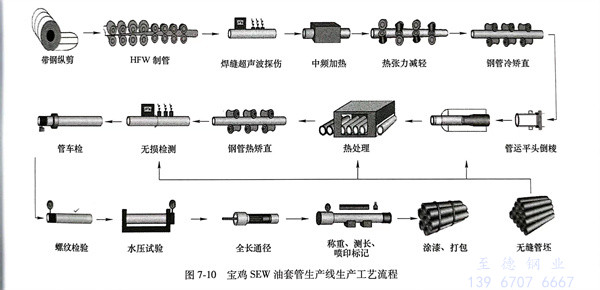

 寶雞SEW 油套管生(sheng)產線生(sheng)產工藝流(liu)程如圖7-10所示(shi)。





工藝布置(zhi)的特點:


SEW生(sheng)產(chan)工(gong)藝:既采用(yong)“高(gao)頻(pin)焊接+熱張力減(jian)徑(jing)+全管體熱處理”組合技術,對生(sheng)產(chan)的SEW 管坯進行無損檢測及螺紋加工(gong),生(sheng)產(chan)高(gao)性(xing)能SEW油套管產(chan)品(pin)。



二、主要(yao)技(ji)術特點


(1)卷板縱剪(jian):采(cai)用(yong)2050mm縱剪(jian)生產線每年(nian)可縱剪(jian)鋼(gang)帶30萬噸,主(zhu)要(yao)用(yong)于將單條鋼(gang)帶縱剪(jian)為多規格管坯所(suo)需(xu)寬度帶鋼(gang),為高(gao)頻焊接提供(gong)高(gao)精度鋼(gang)帶。


(2)銑邊(bian)機:由奧地(di)利 LINSINGER公(gong)司設計制(zhi)造,可(ke)年銑削(xue)熱軋帶(dai)鋼30萬噸。該(gai)設備主要由兩刀盤、帶(dai)鋼寬度調整(zheng)裝(zhuang)置、帶(dai)鋼垂直(zhi)導向和測量輥裝(zhuang)置等(deng)組成,其設備先進、銑削(xue)質量好,為焊管(guan)焊縫質量提(ti)供(gong)了可(ke)靠的保證。


(3)成(cheng)型定徑機組:是高頻直(zhi)縫焊管生(sheng)產的主要工藝裝(zhuang)備,成(cheng)型定徑功能優(you)良,為管坯連(lian)續(xu)穩(wen)定焊接提(ti)供設(she)備保障。


(4)高(gao)頻(pin)焊機(ji):由美(mei)國THERMATOOL公(gong)司設計制造,可(ke)變(bian)頻(pin)率(lv)固(gu)態高(gao)頻(pin)焊機(ji)最高(gao)功率(lv)達800kW,年(nian)產(chan)30萬噸母(mu)管。


(5)焊(han)(han)縫(feng)(feng)(feng)(feng)在線檢(jian)測(ce):焊(han)(han)縫(feng)(feng)(feng)(feng)超聲波(bo)探(tan)(tan)傷及(ji)內毛(mao)刺檢(jian)測(ce)設(she)備引進加拿大 INSPECTECH公(gong)司生產的檢(jian)測(ce)設(she)備,焊(han)(han)縫(feng)(feng)(feng)(feng)檢(jian)測(ce)探(tan)(tan)頭采用INSPECTECH公(gong)司獨特的晶片探(tan)(tan)頭,不但可以覆(fu)蓋整個焊(han)(han)縫(feng)(feng)(feng)(feng)及(ji)熔(rong)合(he)(he)線,而且可以覆(fu)蓋焊(han)(han)縫(feng)(feng)(feng)(feng)熔(rong)合(he)(he)線兩側各1.6mm范圍的母材;內毛(mao)刺檢(jian)測(ce)采用B型掃(sao)描,縱波(bo)人射,分辨率達到±0.1mm。


(6)中(zhong)頻感應加熱(re)爐:由美(mei)國Ajax TOCCO公(gong)司設計生產制造,管坯在線加熱(re)速度快、溫度均勻。加熱(re)母(mu)管最(zui)大規格(ge):φ193.7mm。


(7)熱張力減(jian)徑機(ji)(ji):張力減(jian)徑機(ji)(ji)由(you)德國KOCKS公司設計制(zhi)造,星型驅動(dong),24機(ji)(ji)架,軋(ya)制(zhi)輥可實現單(dan)獨調(diao)速(su),滿足張減(jian)機(ji)(ji)高(gao)產(chan)、多品(pin)種、高(gao)品(pin)質(zhi)的要求。


(8)熱(re)處(chu)理設(she)備:主要設(she)備有淬火(huo)(huo)(huo)(huo)爐、回火(huo)(huo)(huo)(huo)爐和淬火(huo)(huo)(huo)(huo)裝置。淬火(huo)(huo)(huo)(huo)裝置采用(yong)“外淋+內噴+旋(xuan)轉”的淬火(huo)(huo)(huo)(huo)工(gong)藝,淬火(huo)(huo)(huo)(huo)冷卻能(neng)力大(da)于40℃/s,鋼管變形量(liang)小(xiao)。生產能(neng)力最(zui)大(da)為50t/h,每小(xiao)時最(zui)大(da)生產管坯150根。


(9)矯直(zhi)設(she)備:由美國BRONX公司設(she)計制造,采用六輥型,矯直(zhi)后(hou)管(guan)(guan)坯質量可(ke)以達到以下指(zhi)標:管(guan)(guan)體(ti)任(ren)意1.5m內直(zhi)線度(du)小(xiao)(xiao)于(yu)1mm,管(guan)(guan)端(duan)(duan)1m范圍內直(zhi)線度(du)小(xiao)(xiao)于(yu)1mm,從(cong)一端(duan)(duan)至另一端(duan)(duan)拉線測量的全長直(zhi)線度(du)為小(xiao)(xiao)于(yu)等于(yu)管(guan)(guan)長的0.05%,管(guan)(guan)體(ti)橢圓(yuan)度(du)小(xiao)(xiao)于(yu)0.5%。


(10)無損檢(jian)測(ce)設(she)備(bei)(bei):全管(guan)體(ti)漏磁探傷設(she)備(bei)(bei)采用美(mei)國Tuboscope公司新型產(chan)品,設(she)備(bei)(bei)由縱向檢(jian)測(ce)單元和(he)橫向檢(jian)測(ce)單元組成,可同時對管(guan)體(ti)縱向缺陷(xian)和(he)橫向缺陷(xian)進行檢(jian)測(ce),檢(jian)測(ce)覆蓋率超(chao)過100%。


全管(guan)體超(chao)聲波設備(bei)采用英(ying)國UNICORN公司URP200S型全自動超(chao)聲波探傷(shang)系(xi)統,可同時對管(guan)體縱向缺(que)陷(xian)(xian)、橫(heng)向缺(que)陷(xian)(xian)和分層進行檢測,檢測覆(fu)蓋率超(chao)過100%,并可根(gen)據(ju)標準要求對管(guan)體壁厚進行100%測量。


管(guan)端(duan)(duan)濕磁(ci)(ci)探傷設備采用上海宇光公司的(de)(de)CEW-4000A型多工位全自動管(guan)端(duan)(duan)熒光濕磁(ci)(ci)檢測系(xi)統。設備可同時對兩根或三根鋼管(guan)管(guan)端(duan)(duan)500mm范圍內的(de)(de)內外表面(mian)以及管(guan)端(duan)(duan)端(duan)(duan)面(mian)的(de)(de)縱向缺陷(xian)、橫向缺陷(xian)和(he)斜向缺陷(xian)進行檢測。


(11)管體車絲機(ji):使用比利時(shi)高力(li)耐RPP07-5型車絲機(ji),生產能力(li)最大為28.6噸/h,加工精度為±0.001mm,保(bao)證了(le)油(you)套(tao)管螺紋加工質量。


(12)接箍(gu)車絲機(ji):采用EMAG VSC400DUO 雙主(zhu)(zhu)(zhu)軸倒立式車削中(zhong)心,兩個相對獨立的床(chuang)身集成在一(yi)臺機(ji)床(chuang)上,保證了每根(gen)(gen)主(zhu)(zhu)(zhu)軸加工(gong)的獨立性,不受另一(yi)根(gen)(gen)主(zhu)(zhu)(zhu)軸切削和(he)加工(gong)的影響。


(13)水壓(ya)機:由(you)美國BRONX設計制造,最大打(da)壓(ya)能(neng)力為(wei)140MPa,打(da)壓(ya)波動范(fan)圍0~0.3MPa,最大產能(neng)為(wei)120p/h。



三、技(ji)術水平與業績


 寶(bao)雞鋼管公司建(jian)成(cheng)國際先進(jin)、國內第一條SEW 油(you)套管生產(chan)線(xian),為國內石油(you)專用(yong)管產(chan)品(pin)生產(chan)提供了新的(de)裝(zhuang)備(bei)支(zhi)撐(cheng),寶(bao)雞鋼管公司始(shi)終(zhong)致力(li)于石油(you)管材的(de)研(yan)發制造,聯(lian)合(he)國內大型鋼鐵企業、研(yan)究院(yuan)所(suo)及高(gao)校(xiao)等(deng)(deng)單位(wei),采(cai)用(yong)SEW 制造工藝成(cheng)功開發API系列(lie)J55、N80、P110及Q125套管產(chan)品(pin)和非(fei)API系列(lie)高(gao)抗擠套管、膨脹(zhang)管、抗硫管等(deng)(deng)高(gao)性能產(chan)品(pin),推動我國焊接油(you)套管的(de)技(ji)術進(jin)步。


  截至目前(qian),SEW油(you)套管已(yi)生產銷售近20萬噸,成功應用于長慶、青海(hai)、大慶、新疆、吐哈等(deng)各大油(you)田,并出口(kou)哥倫比亞(ya)等(deng)海(hai)外市場(chang)。
