硫(liu)酸(suan)(suan)是產(chan)量大、用(yong)途廣的基本(ben)化(hua)工原料，廣泛應用(yong)于(yu)國民經濟(ji)各部門(men)。無論是生產(chan)硫(liu)酸(suan)(suan)還(huan)是使用(yong)硫(liu)酸(suan)(suan)，只(zhi)要接觸它，就會遇到(dao)硫(liu)酸(suan)(suan)的腐蝕問題(ti)。

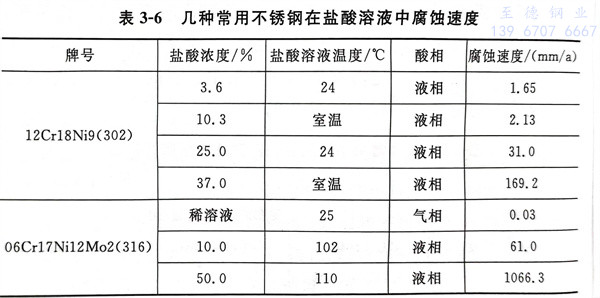

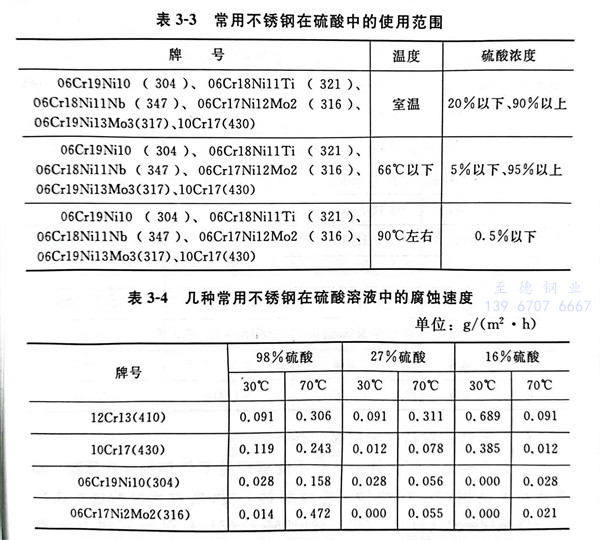

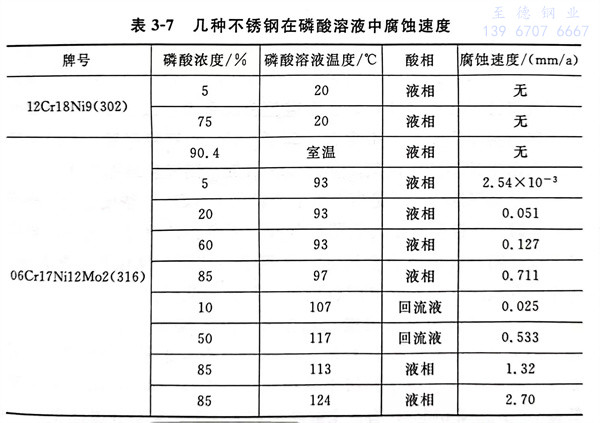

  一般說來，不含Mo的不銹(xiu)鋼，不能用于耐硫酸腐蝕；而含Mo：2％～3％的06Cr17Ni12Mo2、022Cr17Ni14Mo2、06Cr18Ni12Mo2Ti等，是可供選用的耐硫酸的最低牌號；同樣含Mo：2％～3％的一些雙相不銹鋼，例如，00Cr25N6NiMo2N等的耐硫酸性能相當或優于含Mo：2％～3％的Cr-Ni奧氏體鋼。高Mo（含Mo≥4％）不銹鋼的耐硫酸性能又比一般含Mo：2％～3％的鋼進一步提高。但是，當鋼中既含Mo又含Cu時，其耐硫酸性能又優于僅含Mo的不銹鋼，因而，它們的使用范圍可較僅含Mo的鋼更加擴大。而用Mo、Cu、Si（3％～4％）三元素復合金化的Cr-Ni奧氏體鋼和雙相不銹鋼則是耐硫酸不銹鋼中性能更佳，使用范圍更寬的一類。截至目前為止，高牌號耐硫酸不銹鋼，例如，0Cr23Ni28Mo3Cu3Ti、1Cr24M20Mo2Cu3、0Cr20Ni29Mo3Cu4等主要用于常壓下耐80℃以下的各種濃度硫酸。但是在90％～98％的高溫濃硫酸中，根據使用溫度和濃度，只有選用高Si：6％不銹鋼才能取得滿意的結果。幾種常用不銹鋼在不同濃度、溫度的硫酸中的腐蝕速度，見表3-4。幾種常用不銹鋼在鹽酸溶液中腐蝕速度，見表3-6。幾種常用不銹鋼在磷酸溶液中腐蝕速度，見表3-7。
