一、管(guan)子
管(guan)子尺寸屬于“小(xiao)外(wai)徑(jing)系列”。
二、法(fa)蘭
(1)法(fa)(fa)蘭(lan)標準屬于(yu)歐式(shi)法(fa)(fa)蘭(lan)。
(2)壓力(li)等(deng)級:PN 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、20.0等(deng)10個(ge)壓力(li)等(deng)級。
(3)公稱(cheng)直徑:DN15~DN1600mm。
(4)法蘭型式(shi):整體、板式(shi)平焊(han)、對(dui)焊(han)、平焊(han)環板式(shi)松(song)套(tao)、對(dui)焊(han)環板式(shi)松(song)套(tao)、翻邊板式(shi)松(song)套(tao)和法蘭蓋等7種。
(5)密封面型式:平面、凸(tu)面、凹凸(tu)面、榫槽面、環連接(jie)面5種。
(6)JB沒有相應的管子尺寸系列標準、管件標準,體系很不(bu)完善,需要GB體系作支持。
(7)JB法蘭標準把不同(tong)等級的材料(liao)列入同(tong)一溫度-壓(ya)力表(biao)中,以至失去(qu)了(le)其(qi)科學性。
(8)JB閥門(men)標準(zhun)以有限的(de)型(xing)號給(gei)出選(xuan)用(yong)系(xi)列(從各產品(pin)匯編(bian)中體現出來(lai)),既限制了其使用(yong)范圍(wei),又失去了其靈(ling)活(huo)性。從許多生產裝置的(de)應用(yong)情況來(lai)看,JB閥門(men)的(de)使用(yong)性能也不盡人意(yi);JB閥門(men)不能與ASME配伍使用(yong),不便于與世界接軌。
三、機械行業標準體系中的常用標準

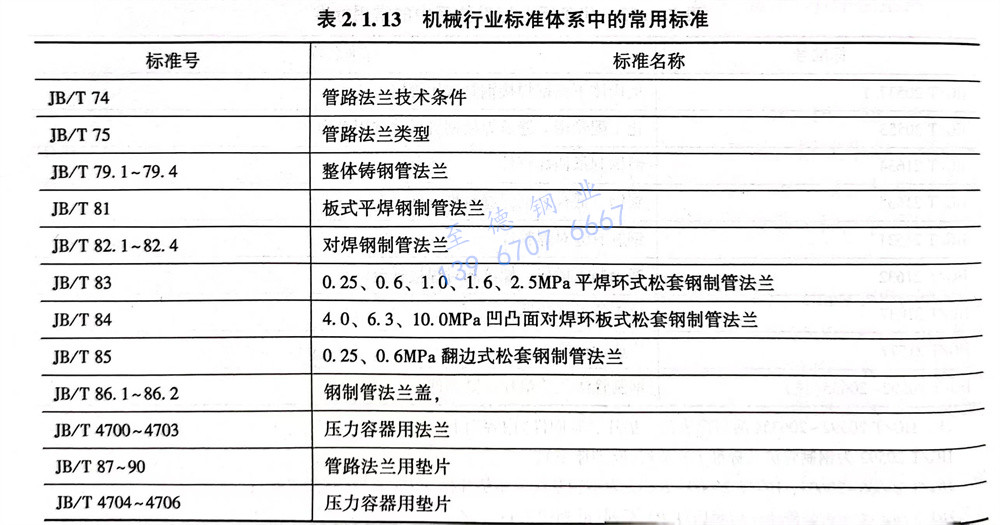

機(ji)械行(xing)業標(biao)準體系中的(de)常(chang)用標(biao)準見(jian)表2.1.13。
JB/T 74 管(guan)路(lu)法(fa)蘭技術條(tiao)件
JB/T 75 管路(lu)法蘭(lan)類型
JB/T 79.1~79.4 整體(ti)鑄鋼管法蘭
JB/T 81 板式(shi)平(ping)焊鋼制管法蘭
JB/T 82.1~82.4 對焊鋼(gang)制管法蘭(lan)
JB/T 83 0.25、0.6、1.0、1.6、2.5MPa平(ping)焊環式松套鋼(gang)制管法(fa)蘭
JB/T 84 4.0、6.3、10.0MPa凹凸面對焊環板(ban)式松套(tao)鋼制管(guan)法蘭(lan)
JB/T 85 0.25、0.6MPa翻邊(bian)式(shi)松(song)套鋼制管法蘭
JB/T 86.1~86.2 鋼制管法蘭(lan)蓋,
JB/T 4700~4703 壓(ya)力容器用法蘭(lan)
JB/T 87~90 管路法(fa)蘭用墊片
JB/T 4704~4706 壓力容器用(yong)墊片
