現(xian)場儀表的安(an)裝(zhuang)位置應滿足以下(xia)要求(qiu)。
①. 管道上的儀(yi)表或測量元件的布(bu)置應符合PID的要(yao)求。

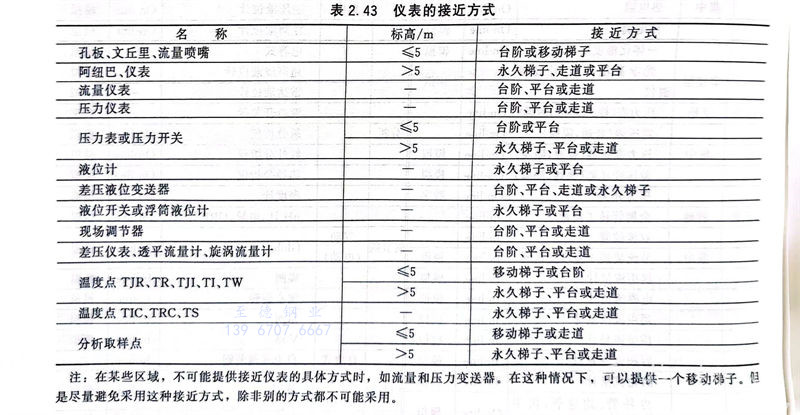

②. 易于接近、觀察(cha)及操作(zuo),必要時設置(zhi)專(zhuan)用(yong)的操作(zuo)平臺(tai)和梯(ti)子。見表(biao)2.43。
注:在某些區域,不可能(neng)提(ti)供接(jie)近(jin)儀(yi)表的(de)具(ju)體方(fang)(fang)式時,如(ru)流量和(he)壓力變送器。在這(zhe)種情況下,可以提(ti)供一個移(yi)動梯子(zi)。但是(shi)盡量避免采用這(zhe)種接(jie)近(jin)方(fang)(fang)式,除非別的(de)方(fang)(fang)式都不可能(neng)采用。
③. 避開高溫、強烈(lie)振動的場所。
④. 避開(kai)靜電干擾(rao)(rao)和電磁干擾(rao)(rao),當無法避開(kai)時(shi),應(ying)采取適當的(de)(de)抗靜電干擾(rao)(rao)、電磁干擾(rao)(rao)的(de)(de)措施。
⑤. 具(ju)有適(shi)應現場(chang)環境(jing)的防護措施(shi)。
⑥. 非防水儀表(biao)(biao)設在室外時,應安裝(zhuang)于儀表(biao)(biao)保護箱內。
⑦. 非防爆(bao)儀表(biao)用于爆(bao)炸危險場所時,應安(an)裝于正(zheng)壓(ya)式儀表(biao)柜內或采取其他防爆(bao)措施,并(bing)符(fu)合有關防爆(bao)規范要求。
⑧. 儀(yi)表管口(kou)的長度應根據管道的隔熱層厚度確定。
⑨. 儀表的連接
a. 工藝管道上或設備上的儀表連接頭(管嘴)、法蘭及儀表引壓管道的材質和壓力等級不應低于工藝管道或設備上連接件的材質和壓力等級。
b. 除其他特殊要求(qiu)(qiu)外,儀(yi)表測量用介(jie)質(zhi)(zhi)引壓管(guan)(guan)道(dao)的(de)(de)連接法蘭(lan)最低(di)公稱壓力(li),應(ying)符合:A級管(guan)(guan)道(dao)法蘭(lan)的(de)(de)公稱壓力(li),不(bu)低(di)于5.0MPa;B、C級管(guan)(guan)道(dao)法蘭(lan)的(de)(de)公稱壓力(li),不(bu)低(di)于2.0MPa。高溫(wen)、高壓管(guan)(guan)道(dao)宜采用金屬環墊,其材質(zhi)(zhi)應(ying)滿(man)足介(jie)質(zhi)(zhi)防(fang)腐要求(qiu)(qiu)及法蘭(lan)硬(ying)度要求(qiu)(qiu)。
c. 設計壓(ya)力不大于(yu)0.6MPa的蒸汽、空氣和水管(guan)道,其法蘭的公稱壓(ya)力不宜(yi)低于(yu)1.0MPa。
d. 除有其(qi)他(ta)要求外,法蘭密封用(yong)墊片應符合下列規定:一(yi)般公稱壓力低(di)于(yu)5.0MPa的法蘭可采(cai)用(yong)石棉(mian)橡(xiang)膠板墊片或聚四氟乙(yi)烯包覆墊片;劇(ju)毒,可燃介質或溫度高、溫差(cha)大、受(shou)機械振動或壓力脈動的管道(dao)宜(yi)采(cai)用(yong)纏繞式墊片。
e.通常(chang)設(she)計(ji)分工原則:在(zai)儀表安裝(zhuang)之前,管(guan)(guan)(guan)道(dao)應為一(yi)個封閉系統,封閉系統以(yi)內(nei)的材料(liao)由(you)管(guan)(guan)(guan)道(dao)專(zhuan)業(ye)負(fu)責(ze),封閉系統以(yi)外(wai)的材料(liao)由(you)自控(kong)專(zhuan)業(ye)負(fu)責(ze)。管(guan)(guan)(guan)道(dao)上儀表連接法蘭、墊片及緊固(gu)(gu)件、根部閥(fa)由(you)管(guan)(guan)(guan)道(dao)專(zhuan)業(ye)負(fu)責(ze)設(she)計(ji);設(she)備上儀表連接法蘭的墊片及緊固(gu)(gu)件由(you)管(guan)(guan)(guan)道(dao)專(zhuan)業(ye)(配管(guan)(guan)(guan)專(zhuan)業(ye))負(fu)責(ze)設(she)計(ji),壓(ya)力、液(ye)位儀表根部閥(fa)由(you)管(guan)(guan)(guan)道(dao)專(zhuan)業(ye)(配管(guan)(guan)(guan)專(zhuan)業(ye))負(fu)責(ze)設(she)計(ji)。
