1. 管道過濾(lv)器的作用及適用范圍

  管(guan)(guan)道過(guo)濾(lv)器是輸送介質管(guan)(guan)道上(shang)不可缺少的一種裝置，是清除流(liu)體(ti)中固體(ti)雜質的管(guan)(guan)道附件(jian)(jian)，用(yong)以保護工藝設備與特殊管(guan)(guan)件(jian)(jian)（如壓縮機、泵、燃油噴(pen)嘴(zui)、疏水閥等），防止(zhi)雜物進入設備、管(guan)(guan)件(jian)(jian)損壞部(bu)件(jian)(jian)或堵塞管(guan)(guan)件(jian)(jian)影響正常生產運行，起(qi)到穩定工藝過(guo)程、保障安全生產的作用(yong)。當(dang)流(liu)體(ti)流(liu)過(guo)安裝有一定規(gui)格濾(lv)網的濾(lv)筒后，其雜質被阻擋(dang)，當(dang)需要(yao)清洗時(shi)，只要(yao)將(jiang)可拆(chai)卸的濾(lv)筒取出(chu)，處理后重新(xin)裝入即可。

2. 管道過濾器的分類

 ①. 按用途分類

   a. 永久性過濾器

      與所保護的(de)(de)設(she)備一(yi)同(tong)投入(ru)正(zheng)常運行，滿足工(gong)藝系(xi)統專業工(gong)程設(she)計的(de)(de)要求。永久(jiu)性(xing)過(guo)(guo)濾器(qi)的(de)(de)器(qi)體材料(liao)應相當于(yu)同(tong)一(yi)用途的(de)(de)管道材料(liao)。永久(jiu)性(xing)過(guo)(guo)濾器(qi)按結(jie)構形(xing)式(shi)(shi)可分為(wei)網(wang)(wang)式(shi)(shi)、線隙式(shi)(shi)、燒結(jie)式(shi)(shi)、磁濾式(shi)(shi)等(deng)。網(wang)(wang)式(shi)(shi)永久(jiu)性(xing)過(guo)(guo)濾器(qi)濾網(wang)(wang)的(de)(de)有效(xiao)面積(ji)不(bu)得小(xiao)于(yu)操作管道橫截面積(ji)的(de)(de)3倍。

   b. 臨時性過(guo)濾器

      僅(jin)在開工試運轉或(huo)停(ting)車較久后開車時(shi)(shi)使用，初始操作完(wan)畢后可拆除。臨時(shi)(shi)性過濾(lv)器(qi)濾(lv)網的(de)有效面積(ji)不得小于(yu)(yu)操作管(guan)道(dao)橫截(jie)面積(ji)的(de)2倍，臨時(shi)(shi)性過濾(lv)器(qi)材(cai)料(liao)，一般采用碳鋼，如物料(liao)有嚴格要求，可考慮選用特殊(shu)材(cai)質。臨時(shi)(shi)性過濾(lv)器(qi)按(an)結構(gou)可分為平(ping)板型、籃(lan)(lan)式、T形(xing)、Y形(xing)等(deng)。平(ping)板（多孔）型通常(chang)用于(yu)(yu)離心(xin)泵的(de)吸入管(guan)道(dao)上(shang)(shang)，籃(lan)(lan)式、T形(xing)、Y形(xing)通常(chang)用于(yu)(yu)往(wang)復(fu)式壓縮機或(huo)油(you)類等(deng)黏度(du)較大的(de)液體的(de)吸入管(guan)道(dao)上(shang)(shang)。臨時(shi)(shi)性過濾(lv)器(qi)一般選用100孔／c㎡的(de)濾(lv)網。

 ②. 按(an)結構分類

   a. 網式(shi)過濾器(qi)

      網式過濾器在化工裝置中應用較為普遍，可作為臨時性過濾器或永久性過濾器設于離心泵、齒輪泵、螺桿泵、蒸汽往復泵及工業爐燃料噴嘴之前。用于泵前的網孔數一般為144～256孔／c㎡，按泵和噴嘴產品資料要求來定。網孔數最大可達400孔/c㎡。網式過濾器有SY型、ST型、SC型、SD型等，其外殼可以是鑄鐵、碳鋼、低合金鋼、不銹鋼或其他材料，濾網可分為銅絲網或不銹鋼絲網。特殊情況還可與制造廠商定材質。

  b. 藍式(shi)過濾器

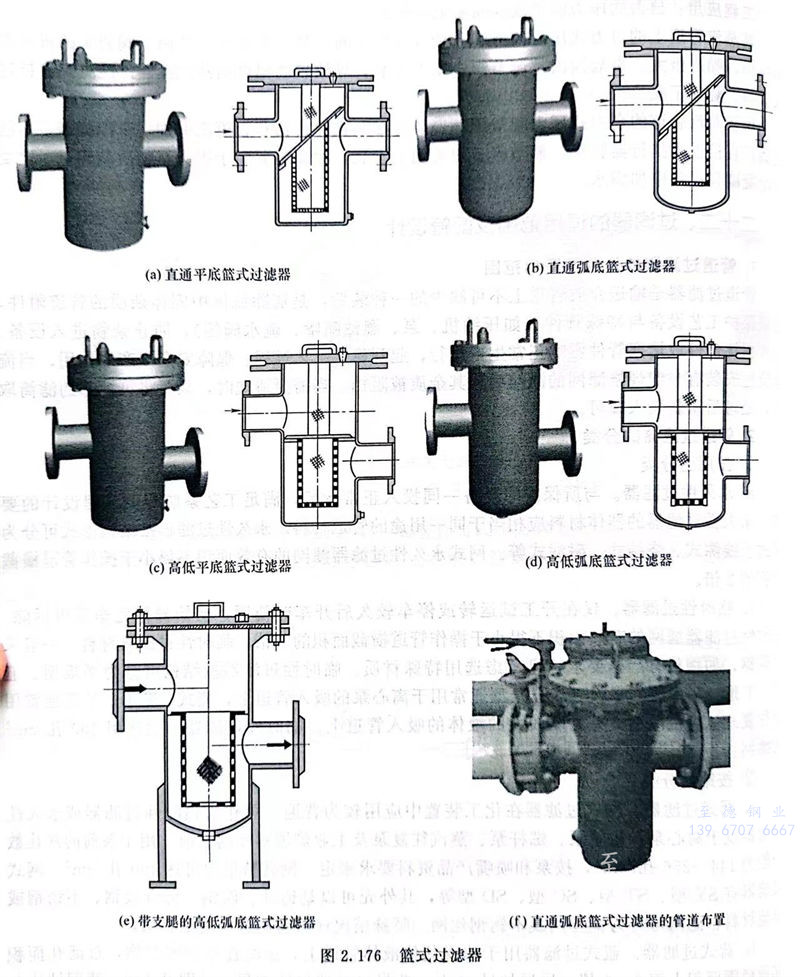

      藍式過(guo)(guo)濾(lv)器用于(yu)油或其(qi)他(ta)液(ye)體管道(dao)上，過(guo)(guo)濾(lv)管道(dao)里的(de)雜(za)物，過(guo)(guo)濾(lv)孔面積比通徑管面積大(da)(da)于(yu)2～3倍，遠(yuan)(yuan)遠(yuan)(yuan)超(chao)過(guo)(guo)Y形、T形過(guo)(guo)濾(lv)器過(guo)(guo)濾(lv)面積，見圖2.176。濾(lv)網結構與其(qi)他(ta)過(guo)(guo)濾(lv)網不一樣，因形狀像籃(lan)(lan)子，故(gu)名籃(lan)(lan)式過(guo)(guo)濾(lv)器。籃(lan)(lan)式過(guo)(guo)濾(lv)器主(zhu)要(yao)由接管、筒體、濾(lv)籃(lan)(lan)、法蘭、法蘭蓋及緊(jin)固(gu)件(jian)等(deng)組(zu)成。安裝在管道(dao)上能除去(qu)流(liu)體中的(de)較大(da)(da)固(gu)體雜(za)質。

  c. T形(xing)過濾器

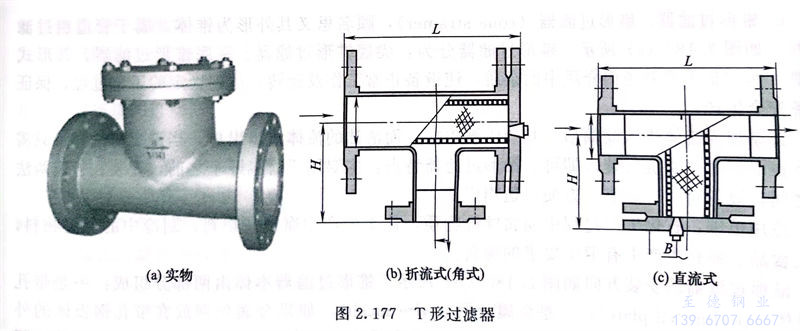

     T形過(guo)濾(lv)(lv)(lv)(lv)(lv)(lv)器(qi)外形上像字母“T”，因此，稱為T形過(guo)濾(lv)(lv)(lv)(lv)(lv)(lv)器(qi)。T形過(guo)濾(lv)(lv)(lv)(lv)(lv)(lv)器(qi)是除去液體(ti)(ti)中少量固(gu)體(ti)(ti)顆(ke)粒的小型設(she)備，可(ke)保(bao)護設(she)備的正常工作。當流體(ti)(ti)進入通過(guo)置有(you)一(yi)定規格濾(lv)(lv)(lv)(lv)(lv)(lv)網的濾(lv)(lv)(lv)(lv)(lv)(lv)筒后，其雜質被阻擋(dang)，而清潔(jie)的濾(lv)(lv)(lv)(lv)(lv)(lv)液則由過(guo)濾(lv)(lv)(lv)(lv)(lv)(lv)器(qi)出(chu)(chu)口排(pai)出(chu)(chu)，當需要清洗(xi)時，只要將可(ke)拆卸的濾(lv)(lv)(lv)(lv)(lv)(lv)筒取(qu)出(chu)(chu)，處理后重(zhong)新裝入即(ji)可(ke)。T形過(guo)濾(lv)(lv)(lv)(lv)(lv)(lv)器(qi)見圖2.177。

    原則上過濾(lv)器的(de)(de)進(jin)(jin)、出(chu)口(kou)(kou)通徑不應小于(yu)相(xiang)配(pei)套的(de)(de)泵的(de)(de)進(jin)(jin)口(kou)(kou)通徑，一(yi)(yi)般與進(jin)(jin)口(kou)(kou)管路口(kou)(kou)徑一(yi)(yi)致。過濾(lv)器的(de)(de)材質一(yi)(yi)般選擇(ze)與所連接的(de)(de)工藝(yi)管道材質相(xiang)同，對(dui)于(yu)不同的(de)(de)服役條件可考慮(lv)選擇(ze)鑄鐵、碳鋼(gang)、低合金鋼(gang)或不銹(xiu)鋼(gang)材質的(de)(de)過濾(lv)器。

    T形過濾器適合物料(liao)(liao)：化(hua)工(gong)、石油(you)化(hua)工(gong)生產中(zhong)的(de)弱腐蝕(shi)(shi)性物料(liao)(liao)，如水(shui)、氨、油(you)品(pin)、烴(jing)類等(deng)；化(hua)工(gong)生產的(de)腐蝕(shi)(shi)性物料(liao)(liao)，如燒堿、純堿、濃(nong)稀硫酸(suan)、碳(tan)酸(suan)、醋酸(suan)等(deng)；制冷(leng)中(zhong)的(de)低(di)溫物料(liao)(liao)，如液甲烷(wan)、液氨、液氧及(ji)各(ge)種制冷(leng)劑；輕工(gong)食品(pin)、制藥(yao)生產中(zhong)有衛(wei)生要(yao)求的(de)物料(liao)(liao)，如啤酒(jiu)、飲料(liao)(liao)、乳制品(pin)、糧漿醫藥(yao)用品(pin)等(deng)。

  d. Y形過濾器

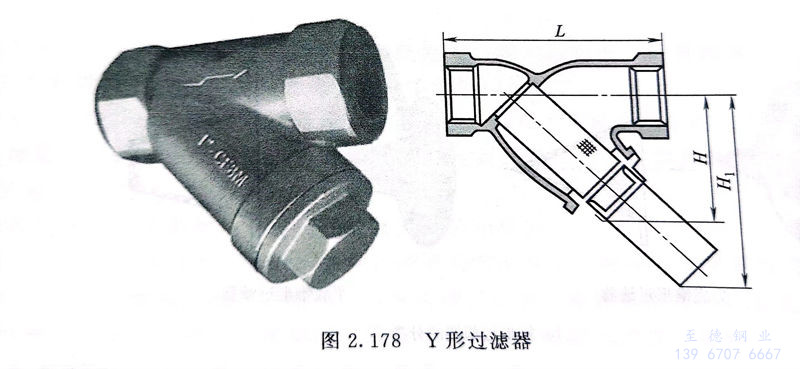

     Y形(xing)過濾器（圖2.178）屬(shu)于管道(dao)粗過濾器系列，一端是(shi)(shi)使液態流(liu)體(ti)等流(liu)質經過，一端是(shi)(shi)沉淀(dian)廢(fei)棄物(wu)、雜質，可用于氣體(ti)或其他(ta)介質大顆(ke)粒物(wu)過濾，安裝在管道(dao)上(shang)能除去流(liu)體(ti)中(zhong)的較大固體(ti)雜質，使機器設(she)備（包(bao)括壓縮機、泵等）、儀表能正(zheng)常工作和運轉，達(da)到穩(wen)定(ding)工藝過程(cheng)，保障安全生產(chan)。

    Y形(xing)過濾(lv)器的(de)(de)進、出口(kou)通徑(jing)(jing)不應小于相(xiang)配套的(de)(de)泵的(de)(de)進口(kou)通徑(jing)(jing)，一般(ban)與進口(kou)管(guan)路口(kou)徑(jing)(jing)一致。Y形(xing)過濾(lv)器孔目數(shu)的(de)(de)選(xuan)擇，主要(yao)(yao)考(kao)慮(lv)需攔截的(de)(de)雜質粒(li)徑(jing)(jing)，依據介質流(liu)程工藝要(yao)(yao)求而定(ding)。各(ge)種規格絲(si)網(wang)可(ke)(ke)攔截的(de)(de)粒(li)徑(jing)(jing)尺寸可(ke)(ke)以查(cha)標(biao)準規范(fan)上的(de)(de)“濾(lv)網(wang)規格”進行選(xuan)用。過濾(lv)器的(de)(de)材質一般(ban)選(xuan)擇與所連接(jie)的(de)(de)工藝管(guan)道材質相(xiang)同，對(dui)于不同的(de)(de)服役條件可(ke)(ke)考(kao)慮(lv)選(xuan)擇鑄鐵(tie)、碳鋼(gang)、低合金鋼(gang)或(huo)不銹鋼(gang)等材質的(de)(de)過濾(lv)器。

    Y形過濾器(qi)適(shi)合物(wu)料(liao)(liao)(liao)：化(hua)(hua)工(gong)(gong)、石油化(hua)(hua)工(gong)(gong)生(sheng)產(chan)(chan)中的弱腐蝕性物(wu)料(liao)(liao)(liao)，如(ru)(ru)水、氨、油品(pin)、烴類(lei)等；化(hua)(hua)工(gong)(gong)生(sheng)產(chan)(chan)的腐蝕性物(wu)料(liao)(liao)(liao)，如(ru)(ru)燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯(zhi)酸等；制(zhi)(zhi)冷(leng)中的低溫物(wu)料(liao)(liao)(liao)，如(ru)(ru)液(ye)甲烷、液(ye)氨、液(ye)氧及各種制(zhi)(zhi)冷(leng)劑；輕工(gong)(gong)食品(pin)、制(zhi)(zhi)藥生(sheng)產(chan)(chan)中有衛(wei)生(sheng)要求的物(wu)料(liao)(liao)(liao)，如(ru)(ru)啤酒、飲料(liao)(liao)(liao)、乳(ru)制(zhi)(zhi)品(pin)、糧漿(jiang)醫藥用品(pin)等。

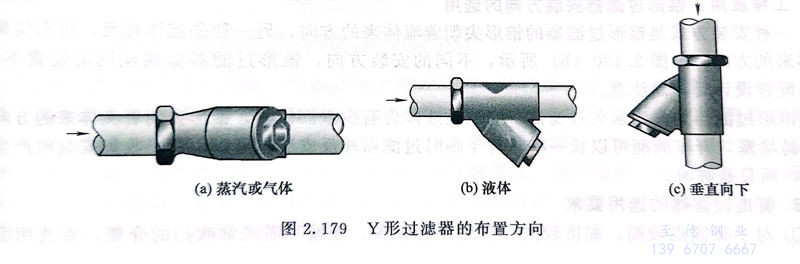

   Y形(xing)過濾器可以水平(ping)安(an)裝或垂(chui)直向下安(an)裝，見圖2.179。

  e. 錐形過濾器(qi)

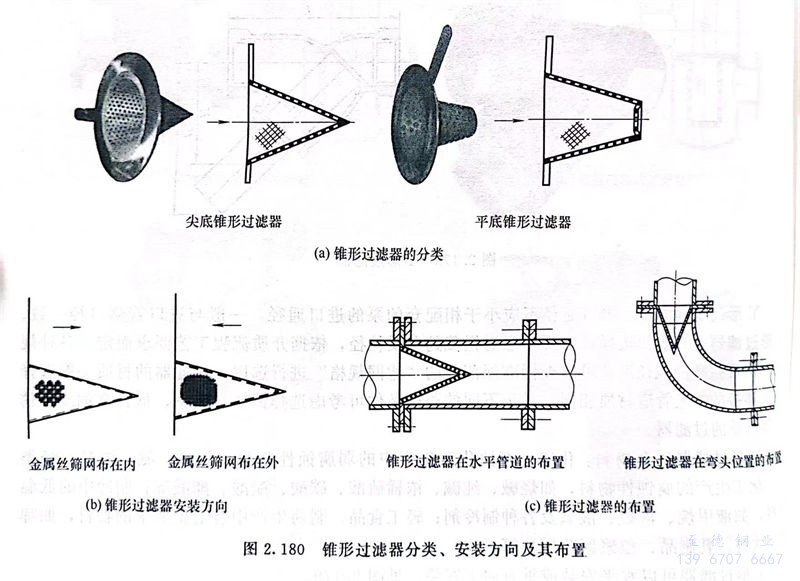

     錐(zhui)(zhui)形(xing)過(guo)濾(lv)器（cone strainer），顧名思(si)義其外(wai)形(xing)為錐(zhui)(zhui)體，屬于管道粗過(guo)濾(lv)系列(lie)。如圖2.180（a）所示，錐(zhui)(zhui)形(xing)過(guo)濾(lv)器分為：尖底(di)(di)錐(zhui)(zhui)形(xing)過(guo)濾(lv)器、平底(di)(di)錐(zhui)(zhui)形(xing)過(guo)濾(lv)器。其形(xing)式簡單，作(zuo)用(yong)是去除管道內(nei)介質中的雜質，使(shi)設(she)備正常工作(zuo)及運(yun)轉，達到穩定(ding)的工藝過(guo)程(cheng)，保證設(she)備安全(quan)生產。

   其(qi)原理為流(liu)(liu)體進入濾筒后，其(qi)雜質被阻(zu)攔，而清潔的流(liu)(liu)體流(liu)(liu)出出口，當(dang)需(xu)要清洗時，只需(xu)卸下錐(zhui)形(xing)濾筒，清洗后裝(zhuang)入即可。錐(zhui)形(xing)過濾器特點：主要用于管線開車之前，安裝(zhuang)在管道(dao)兩法蘭之間，設備簡單(dan)、可靠、方便(bian)，適(shi)用廣(guang)泛。

   適(shi)用范圍：石化生(sheng)產過(guo)程(cheng)中(zhong)弱(ruo)腐(fu)蝕(shi)性物質，化工生(sheng)產中(zhong)腐(fu)蝕(shi)性物料，制冷中(zhong)的低溫物料，輕(qing)工食品(pin)、制藥生(sheng)產中(zhong)有衛生(sheng)要求的物料。

  錐(zhui)形過濾器(qi)的(de)(de)安裝方向(xiang)(xiang)(xiang)如(ru)(ru)(ru)圖2.180（b）所示。錐(zhui)形過濾器(qi)本體(ti)由兩部(bu)分組成：一(yi)是(shi)(shi)帶孔鋼板(ban)體(ti)（perforated plate），二是(shi)(shi)金屬絲(si)網(wang)（wire mesh），如(ru)(ru)(ru)果金屬絲(si)網(wang)放(fang)在帶孔鋼板(ban)體(ti)的(de)(de)外(wai)面，則(ze)流向(xiang)(xiang)(xiang)應該是(shi)(shi)由外(wai)向(xiang)(xiang)(xiang)內；如(ru)(ru)(ru)果金屬絲(si)網(wang)放(fang)在帶孔鋼板(ban)體(ti)里面，則(ze)流向(xiang)(xiang)(xiang)是(shi)(shi)由內向(xiang)(xiang)(xiang)外(wai)。圖2.180（c）所示的(de)(de)是(shi)(shi)錐(zhui)形過濾器(qi)的(de)(de)布置(zhi)。

工(gong)程應用：錐形過濾器安裝方(fang)向(xiang)的選用

   一(yi)種安裝(zhuang)方式是錐(zhui)(zhui)(zhui)形(xing)過濾器(qi)的錐(zhui)(zhui)(zhui)形(xing)尖朝(chao)著流(liu)體來的方向，另一(yi)種是流(liu)體相反，錐(zhui)(zhui)(zhui)形(xing)尖順著流(liu)體來的方向，如圖2.180（b）所示，不(bu)同(tong)的安裝(zhuang)方向，錐(zhui)(zhui)(zhui)形(xing)過濾器(qi)金屬(shu)絲網的位置不(bu)同(tong)，安裝(zhuang)配管設計時，需注意。

  錐(zhui)形(xing)過濾(lv)(lv)器如作為永久過濾(lv)(lv)器，應該是液體(ti)含有少量固體(ti)物，錐(zhui)形(xing)尖朝(chao)著流體(ti)來的方向安(an)裝(zhuang)不易堵塞，開車周(zhou)期可(ke)以(yi)長一些(xie)。對于(yu)臨(lin)時過濾(lv)(lv)器相(xiang)反安(an)裝(zhuang)也可(ke)以(yi)，便于(yu)收集安(an)裝(zhuang)時產生(sheng)的雜物，而且是臨(lin)時。

3. 管道(dao)過濾器的選用要求

  ①. 對于(yu)凝固點較(jiao)(jiao)高、黏度(du)較(jiao)(jiao)大、含懸浮物(wu)較(jiao)(jiao)多(duo)、停輸時(shi)需經常(chang)吹掃的介質，宜選用臥式安裝的反沖洗過濾器(qi)。

  ②. 對固體雜(za)質含量較多、黏度較大的介(jie)質，宜選(xuan)用籃式過濾器。

  ③. 對易燃、易爆(bao)、有毒(du)的介質，宜采用對焊連(lian)接(jie)的過濾(lv)器，當直徑小于DN40時，宜采用承插焊連(lian)接(jie)的過濾(lv)器。

  ④. 介質流向有90°變化處宜選用折流式T形過(guo)濾器。

  ⑤. 設置在(zai)泵入口管道(dao)上的(de)臨(lin)時(shi)性(xing)過濾(lv)器，宜(yi)選用錐形過濾(lv)器。

  ⑥. 管道(dao)直(zhi)徑小于(yu)DN400時(shi)，宜(yi)選用(yong)Y形及T形過濾器；管道(dao)直(zhi)徑大(da)于(yu)或(huo)等于(yu)DN400時(shi)，宜(yi)選用(yong)籃(lan)式過濾器。

4. 管道過濾器的布置

  ①. 機泵(beng)入口(kou)均應(ying)安裝(zhuang)過濾器(qi)。過濾器(qi)的安裝(zhuang)位置應(ying)靠近被保護的設(she)備。

  ②. 折流式(shi)(shi)（角式(shi)(shi)）T形(xing)(xing)(xing)過濾(lv)(lv)器(qi)必須(xu)安(an)裝(zhuang)(zhuang)(zhuang)在(zai)(zai)(zai)管道90°拐彎(wan)的(de)(de)場合。直(zhi)通式(shi)(shi)T形(xing)(xing)(xing)過濾(lv)(lv)器(qi)必須(xu)安(an)裝(zhuang)(zhuang)(zhuang)在(zai)(zai)(zai)管道的(de)(de)直(zhi)管上(shang)(shang)，安(an)裝(zhuang)(zhuang)(zhuang)在(zai)(zai)(zai)立管上(shang)(shang)時(shi)，應(ying)(ying)考(kao)慮方便濾(lv)(lv)網的(de)(de)抽出(chu)；安(an)裝(zhuang)(zhuang)(zhuang)在(zai)(zai)(zai)水平(ping)管時(shi)，濾(lv)(lv)網抽出(chu)方向(xiang)應(ying)(ying)向(xiang)下。Y形(xing)(xing)(xing)過濾(lv)(lv)器(qi)安(an)裝(zhuang)(zhuang)(zhuang)在(zai)(zai)(zai)水平(ping)管道上(shang)(shang)時(shi)，濾(lv)(lv)網抽出(chu)方向(xiang)應(ying)(ying)向(xiang)下，并應(ying)(ying)考(kao)慮Y形(xing)(xing)(xing)過濾(lv)(lv)器(qi)抽芯的(de)(de)空(kong)間。

  ③. 安裝在(zai)立管(guan)上(shang)的泵入口過(guo)(guo)濾(lv)器(qi)，為降低(di)泵入口閥門的高度，可采用異(yi)徑過(guo)(guo)濾(lv)器(qi)。Y形過(guo)(guo)濾(lv)器(qi)安裝在(zai)介(jie)質自下向上(shang)的垂直管(guan)道(dao)上(shang)時(shi)，應(ying)選用反(fan)流(liu)式。

  ④. 壓縮(suo)機入口管道(dao)上應裝過濾器或(huo)可(ke)拆卸短節，以便開車前安裝臨(lin)時過濾器和(he)清掃(sao)管道(dao)。

  ⑤. 過(guo)濾器(qi)上下(xia)游(you)可(ke)根據工藝生產的(de)需(xu)要設置壓差計或壓力表(biao)，以判斷堵塞情況，并應按工藝需(xu)要配置反(fan)吹(chui)清(qing)洗管道。

  ⑥. 管道配管時應考慮永久和(he)臨時過濾(lv)器(qi)的安裝和(he)拆(chai)除。

  ⑦. 管道(dao)(dao)過(guo)濾(lv)(lv)器(qi)(qi)對(dui)(dui)管道(dao)(dao)設(she)計要求。裝有過(guo)濾(lv)(lv)器(qi)(qi)的(de)管道(dao)(dao)在(zai)工(gong)作(zuo)時(shi)可分為間斷操作(zuo)與(yu)連續操作(zuo)。間斷操作(zuo)時(shi)，在(zai)過(guo)濾(lv)(lv)器(qi)(qi)前后設(she)置切斷閥(fa)，以便(bian)清(qing)理過(guo)濾(lv)(lv)器(qi)(qi)。連續操作(zuo)時(shi)，對(dui)(dui)永久(jiu)性過(guo)濾(lv)(lv)器(qi)(qi)需設(she)置并聯(lian)的(de)兩(liang)套過(guo)濾(lv)(lv)器(qi)(qi)，分別在(zai)過(guo)濾(lv)(lv)器(qi)(qi)前、后設(she)置切斷閥(fa)（線隙式過(guo)濾(lv)(lv)器(qi)(qi)除(chu)外）。

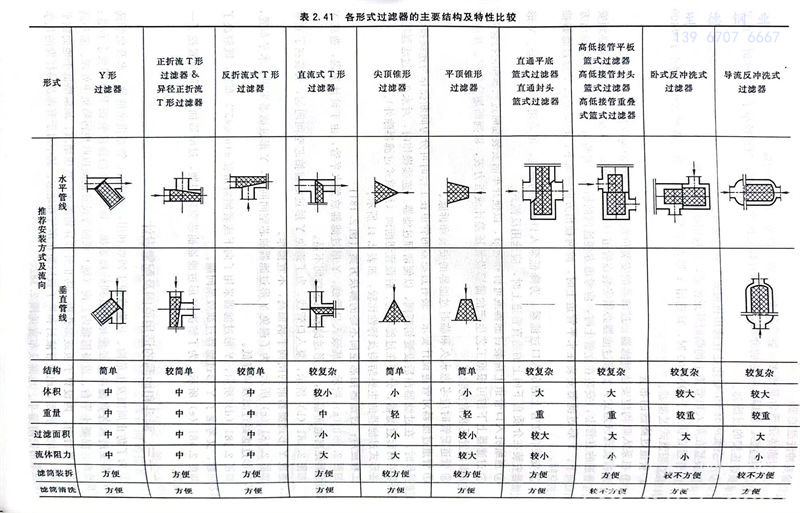

 各形式過濾器的(de)主要結構(gou)及特(te)性比(bi)較，如表2.41所示。

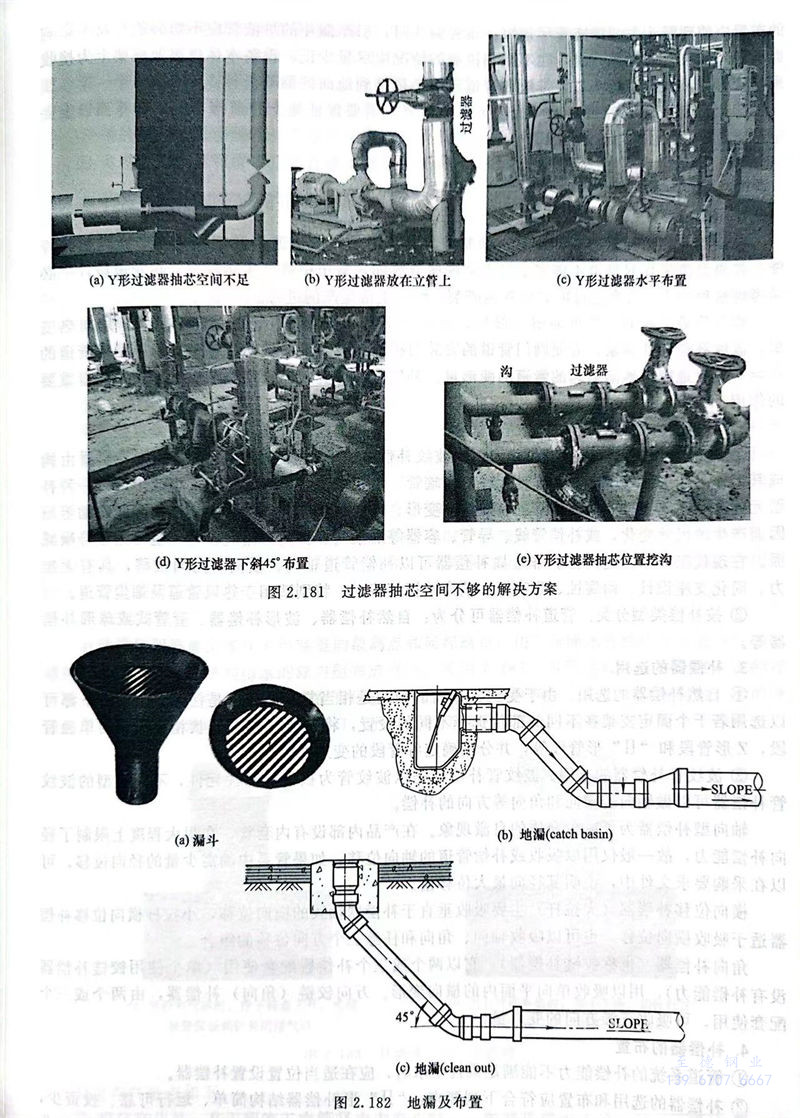

工程應用：過(guo)濾器抽芯空間不夠的(de)解決方案（圖2.181）

  如(ru)圖2.181（a）所示，某(mou)泵入口(kou)管線，Y形過(guo)濾(lv)器(qi)放置水平(ping)管，由于設計失誤(wu)，造(zao)成Y形過(guo)濾(lv)器(qi)距離(li)地面偏近，Y形過(guo)濾(lv)器(qi)抽芯空間(jian)不足。

  如圖2.181（b）所(suo)示，泵入口管線，為了避免(mian)Y形(xing)過濾(lv)器抽芯空間問題，安裝(zhuang)在了立管上，造成Y形(xing)過濾(lv)器前的閘閥手(shou)柄偏高(gao)，不宜操作。

  如圖(tu)2.181（c）所示，為了(le)避(bi)免Y形過(guo)濾(lv)器(qi)(qi)抽芯(xin)空(kong)間問題(ti)，Y形過(guo)濾(lv)器(qi)(qi)采用了(le)水平(ping)布置，造成Y形過(guo)濾(lv)器(qi)(qi)過(guo)濾(lv)效果降低。

  如(ru)圖2.181（d）所示(shi)，Y形過(guo)(guo)濾器采用(yong)了(le)向下或者傾斜角度布置，既解決了(le)抽芯問(wen)題，又考慮了(le)Y形過(guo)(guo)濾器過(guo)(guo)濾效果(guo)問(wen)題。

  如圖2.181（e）所示，為了解決Y形(xing)過濾器抽芯(xin)空間問題，過濾器抽芯(xin)空間位(wei)置挖了一個地溝。
