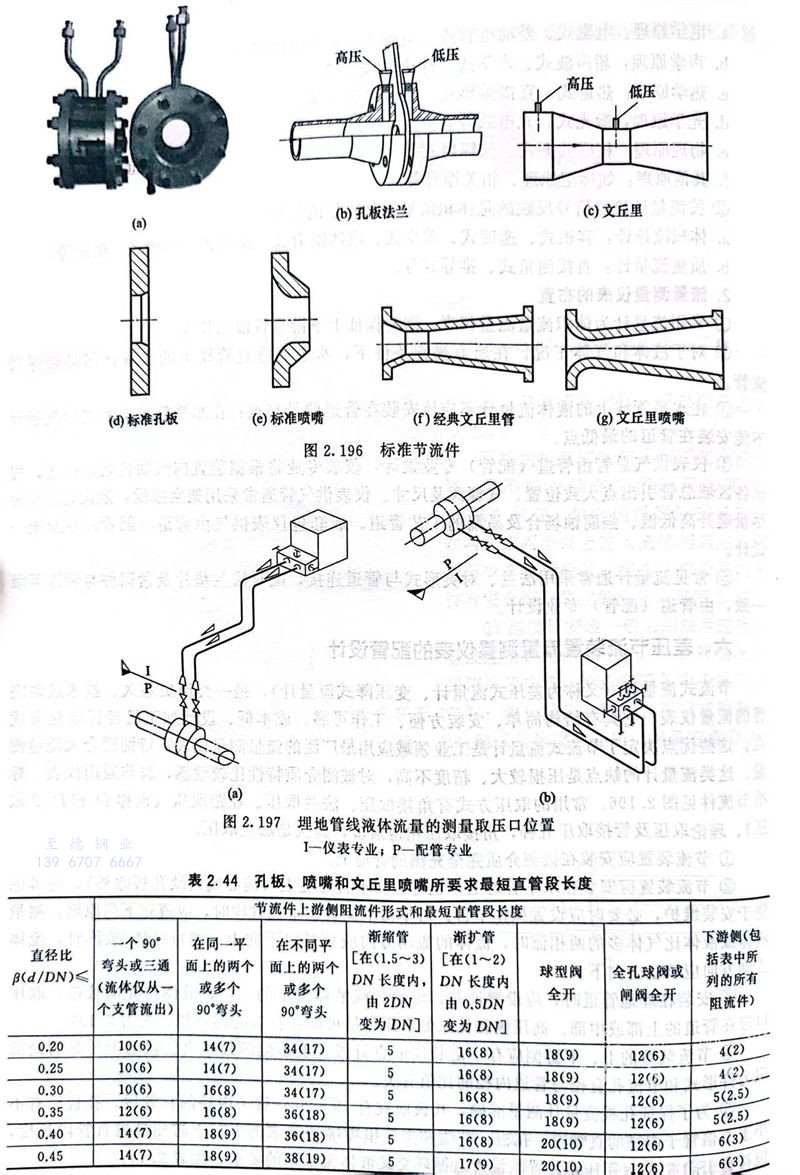

節(jie)流(liu)式(shi)流(liu)量(liang)(liang)(liang)計(ji)(又稱為差壓式(shi)流(liu)量(liang)(liang)(liang)計(ji)、變壓降式(shi)流(liu)量(liang)(liang)(liang)計(ji)),是一(yi)類歷史(shi)悠久、技(ji)術成熟(shu)完(wan)善(shan)的(de)(de)流(liu)量(liang)(liang)(liang)儀表。它具有結構簡單(dan)、安裝方便、工作可靠、成本低、設(she)計(ji)加工已經標(biao)(biao)準(zhun)化(hua)等優(you)點。這(zhe)些優(you)點決定了節(jie)流(liu)式(shi)流(liu)量(liang)(liang)(liang)計(ji)是工業領域應用最廣泛(fan)的(de)(de)流(liu)量(liang)(liang)(liang)測(ce)量(liang)(liang)(liang)儀表,特別適(shi)合(he)大流(liu)量(liang)(liang)(liang)測(ce)量(liang)(liang)(liang)。這(zhe)類流(liu)量(liang)(liang)(liang)計(ji)的(de)(de)缺點是壓損較大、精度不(bu)高(gao),對被測(ce)介(jie)質(zhi)特性比較敏感,屬非通(tong)用儀表。標(biao)(biao)準(zhun)節(jie)流(liu)件見圖2.196。常用的(de)(de)取(qu)壓方式(shi)有角(jiao)(jiao)接取(qu)壓、法蘭(lan)(lan)取(qu)壓、徑距取(qu)壓(也(ye)稱D和D/2取(qu)壓)、理論取(qu)壓及(ji)管接取(qu)壓五種,角(jiao)(jiao)接取(qu)壓用得(de)最多,其次是法蘭(lan)(lan)取(qu)壓。


  ①. 節流裝(zhuang)置應安裝(zhuang)在被(bei)測(ce)介質完全充滿的管道上。


  ②. 節流(liu)(liu)裝置應(ying)(ying)安裝在水平(ping)管道(dao)上,也可(ke)裝在垂直(zhi)管道(dao)上(偏(pian)心或(huo)圓缺孔板除外),應(ying)(ying)考慮便于安裝維護,必要時(shi)應(ying)(ying)設(she)置操(cao)作平(ping)臺。若不得不安裝在垂直(zhi)管段(duan)時(shi),應(ying)(ying)遵守下(xia)列原則:測量(liang)液體(ti)(ti)(ti)或(huo)液體(ti)(ti)(ti)比氣(qi)體(ti)(ti)(ti)多的兩(liang)相流(liu)(liu)時(shi),流(liu)(liu)體(ti)(ti)(ti)的流(liu)(liu)動方向(xiang)(xiang)應(ying)(ying)該是自(zi)下(xia)向(xiang)(xiang)上;測量(liang)氣(qi)體(ti)(ti)(ti)/蒸汽時(shi),流(liu)(liu)體(ti)(ti)(ti)流(liu)(liu)動方向(xiang)(xiang)應(ying)(ying)該自(zi)上向(xiang)(xiang)下(xia)。


  ③. 安裝在(zai)埋地管道時,應設置地井。埋地管線液體(ti)流(liu)量的(de)測(ce)量,液體(ti)應充滿管道,取壓(ya)口應在(zai)管道的(de)上(shang)部或中部。高壓(ya)側和低壓(ya)側取壓(ya)口盡(jin)可(ke)能在(zai)管道的(de)同一側,見圖(tu)2.197。


  ④. 節(jie)流(liu)裝置的(de)上、下游側(ce)應有一定(ding)長度的(de)直管段。上游側(ce)的(de)最小直管段與上游側(ce)的(de)局(ju)部阻力件(jian)形(xing)式和(he)節(jie)流(liu)孔直徑與管道內徑的(de)比值有關。

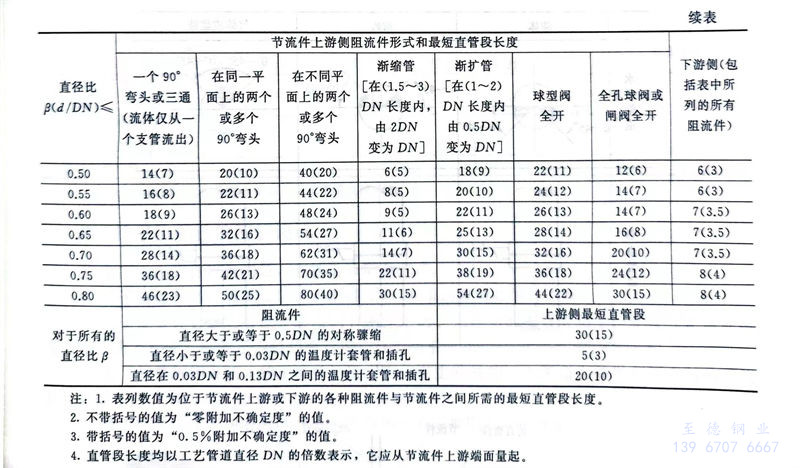

  ⑤.為了保證孔(kong)板(ban)流(liu)量計測量準確,孔(kong)板(ban)前宜有15~20倍管子內(nei)徑(jing)(jing)的(de)直管段,孔(kong)板(ban)后有不小于5倍管子內(nei)徑(jing)(jing)的(de)直管段,孔(kong)板(ban)、噴嘴(zui)和文丘里噴嘴(zui)所要求(qiu)的(de)上、下游側最短直管段長(chang)度(du),應符(fu)合ISO 5167《用壓差裝置(zhi)測量管道循環交叉液體流(liu)量》的(de)要求(qiu),見表2.44。




表 44.jpg

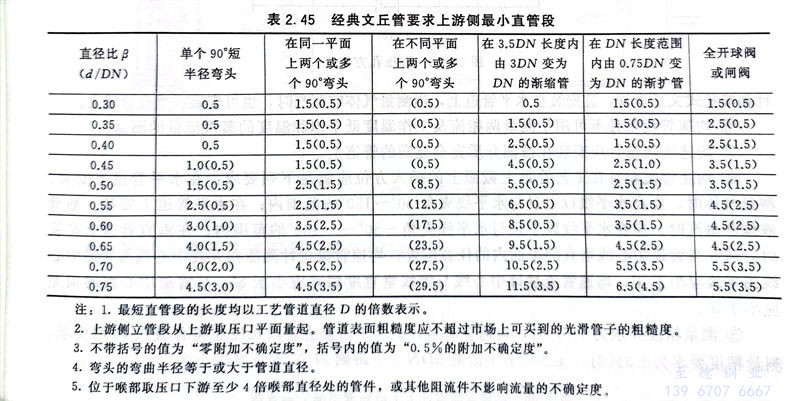

  ⑥. 經(jing)典文丘里管(guan)所要求的(de)上游側(ce)最短(duan)直(zhi)管(guan)段(duan)長度見表2.45,下(xia)游側(ce)直(zhi)管(guan)段(duan),從喉(hou)(hou)部取壓孔處起計算,應為喉(hou)(hou)管(guan)直(zhi)徑的(de)4倍。


表 45.jpg


注:1. 最短(duan)直管段的長度均以工藝管道直徑D的倍(bei)數表(biao)示。

      2. 上游側立(li)管(guan)段從上游取壓口平面量(liang)起。管(guan)道表面粗糙(cao)度(du)應不(bu)超過市場(chang)上可(ke)買到的光滑管(guan)子(zi)的粗糙(cao)度(du)。

      3. 不(bu)(bu)帶括號的值為“零(ling)附(fu)加不(bu)(bu)確(que)定(ding)度”,括號內的值為“0.5%的附(fu)加不(bu)(bu)確(que)定(ding)度”。

      4. 彎頭(tou)的彎曲半徑等于(yu)或大于(yu)管道(dao)直(zhi)徑。

      5. 位于喉部取壓口下(xia)游(you)至少4倍喉部直徑處的(de)(de)管件,或其他阻(zu)流件不(bu)影(ying)響流量的(de)(de)不(bu)確定度。

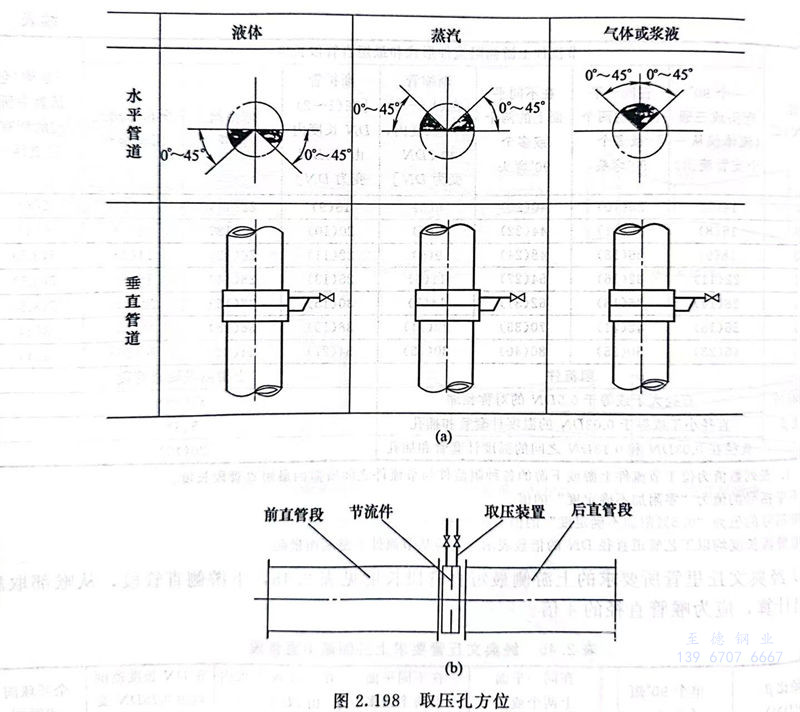

  ⑦. 取壓孔方位見圖2.198。




  ⑧. 節流裝置的上、下游直管(guan)(guan)(guan)段(duan)范圍內,不允許有溫(wen)度計套(tao)管(guan)(guan)(guan)、壓力接(jie)管(guan)(guan)(guan)、取樣接(jie)管(guan)(guan)(guan)、沖(chong)洗接(jie)管(guan)(guan)(guan)和排放接(jie)管(guan)(guan)(guan)等連接(jie)口。通常流量孔(kong)(kong)板(ban)(ban)、孔(kong)(kong)板(ban)(ban)法蘭(lan)、取壓短(duan)管(guan)(guan)(guan)及根(gen)(gen)部閥由(you)(you)儀表專(zhuan)業提(ti)供。孔(kong)(kong)板(ban)(ban)法蘭(lan)與管(guan)(guan)(guan)道采用焊(han)接(jie)。孔(kong)(kong)板(ban)(ban)法蘭(lan)、取壓短(duan)管(guan)(guan)(guan)及根(gen)(gen)部閥由(you)(you)管(guan)(guan)(guan)道專(zhuan)業設計。
