1. 廠房內設備布置(zhi)的原(yuan)則

  廠房內設備布置的(de)原則：滿(man)(man)足(zu)生(sheng)產工藝要(yao)求；滿(man)(man)足(zu)安裝(zhuang)和(he)檢修要(yao)求；滿(man)(man)足(zu)結構、建筑的(de)要(yao)求；滿(man)(man)足(zu)安全(quan)、衛生(sheng)和(he)環保(bao)要(yao)求。

2. 廠房內設(she)(she)備布置設(she)(she)計的(de)一般要求

  ①. 按照工(gong)藝(yi)流程(cheng)的順序(xu)進行布(bu)置(zhi)。

  ②. 保證水(shui)平方向和垂直(zhi)方向的連續(xu)性(xing)。

  ③. 避免物料的交叉(cha)往返。

  ④. 充分利用廠房的(de)(de)垂(chui)直空間布(bu)(bu)置設備(bei)。一(yi)般(ban)計量罐、高位(wei)槽、回流冷(leng)凝器等設備(bei)布(bu)(bu)置在(zai)較高層，反(fan)應設備(bei)布(bu)(bu)置在(zai)較低層，過濾設備(bei)、儲罐等設備(bei)布(bu)(bu)置在(zai)最底層。對(dui)于多層廠房內的(de)(de)設備(bei)布(bu)(bu)置，既要(yao)保證垂(chui)直方向(xiang)的(de)(de)連續性，又要(yao)減少操作(zuo)人(ren)員在(zai)不同樓層間的(de)(de)往返次數(shu)。

  ⑤. 設備(bei)排(pai)列(lie)方法，根據廠房(fang)寬度(du)和設備(bei)尺寸確定。

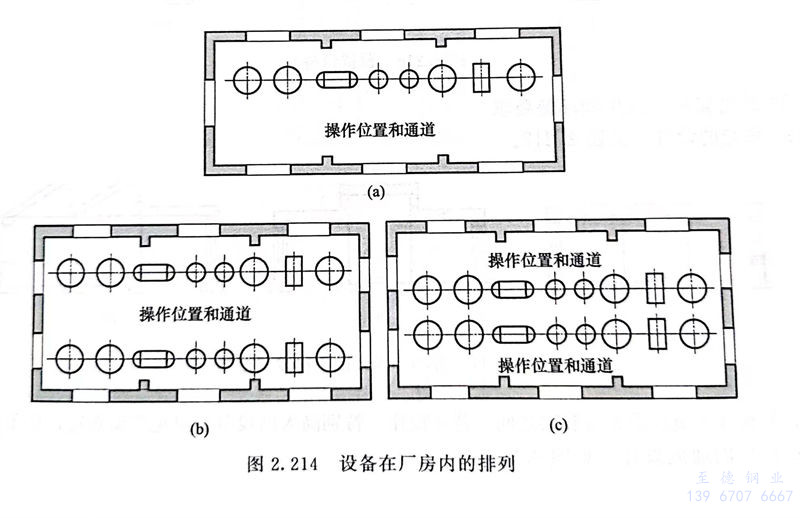

    a. 寬(kuan)度(du)不超過9m的(de)車間(jian)：一邊為(wei)設備，另(ling)一邊作為(wei)操作位置和通道，如圖2.214（a）所示。

    b. 中(zhong)(zhong)等(deng)寬度（12～15m）的(de)車間(jian)：根據設備(bei)的(de)大小，可以布置(zhi)(zhi)兩(liang)(liang)(liang)排設備(bei)，分(fen)別(bie)布置(zhi)(zhi)在廠房兩(liang)(liang)(liang)邊(bian)，中(zhong)(zhong)間(jian)留出操(cao)作(zuo)位置(zhi)(zhi)和通道(dao)，見圖2.214（b）；也可集中(zhong)(zhong)布置(zhi)(zhi)在廠房中(zhong)(zhong)間(jian)，兩(liang)(liang)(liang)邊(bian)留出操(cao)作(zuo)位置(zhi)(zhi)和通道(dao)，見圖2.214（c）。

    c. 寬度(du)超過(guo)18m的車間：廠(chang)房中間留出3m左右(you)的通道，兩邊分別布置兩排設備(bei)，每排設備(bei)各留出1.5～2m的操作(zuo)位(wei)置。

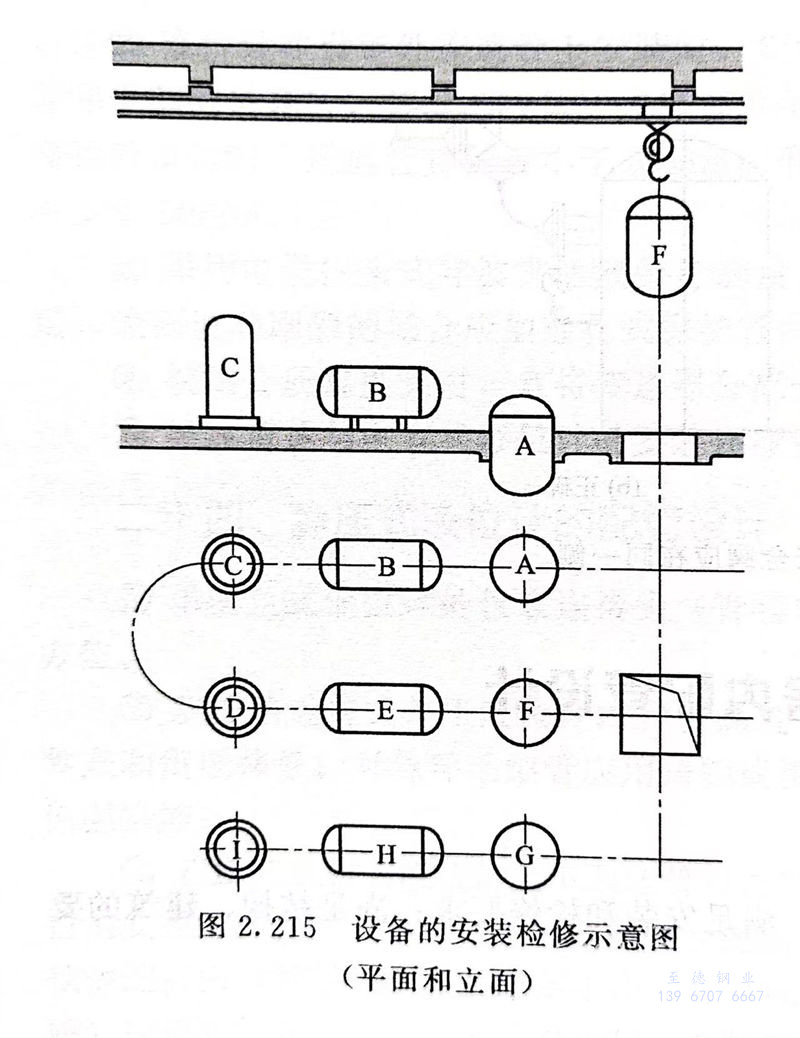

  ⑥. 設(she)備(bei)的安(an)裝與檢修：考慮(lv)設(she)備(bei)安(an)裝、檢修所需的空間和面積；要(yao)考慮(lv)設(she)備(bei)能順利進(jin)出(chu)車間；對樓(lou)上(shang)設(she)備(bei)要(yao)考慮(lv)設(she)置吊裝孔(kong)；考慮(lv)設(she)備(bei)檢修、拆卸以及(ji)運(yun)送物料所需的起(qi)重運(yun)輸設(she)備(bei)，見圖2.215。

  ⑦. 結構與(yu)建筑(zhu)的(de)要求：笨重設(she)備(bei)和會產生很大振(zhen)動的(de)設(she)備(bei)應(ying)(ying)設(she)置(zhi)(zhi)在底層(ceng)；布(bu)(bu)置(zhi)(zhi)設(she)備(bei)應(ying)(ying)避開建筑(zhu)物的(de)柱子和主(zhu)梁(liang)；設(she)備(bei)不應(ying)(ying)布(bu)(bu)置(zhi)(zhi)在建筑(zhu)物的(de)沉降(jiang)縫(feng)和伸縮縫(feng)；設(she)備(bei)不應(ying)(ying)布(bu)(bu)置(zhi)(zhi)在樓梯(ti)、大門和窗前。

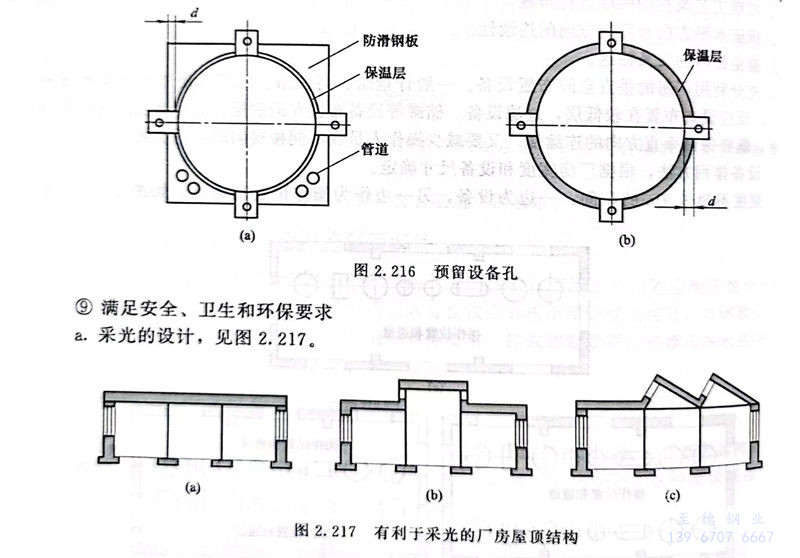

  ⑧. 釜(fu)式反(fan)應器(qi)、塔器(qi)、蒸發器(qi)等設備(bei)直接懸(xuan)掛在(zai)樓面(mian)或操作臺上，相應位置(zhi)預留(liu)設備(bei)孔，設備(bei)孔可以是正(zheng)方形或圓(yuan)形，見圖2.216。

  ⑨. 滿足(zu)安全、衛生和環保要求

    a. 采(cai)光的設(she)計，見圖2.217。

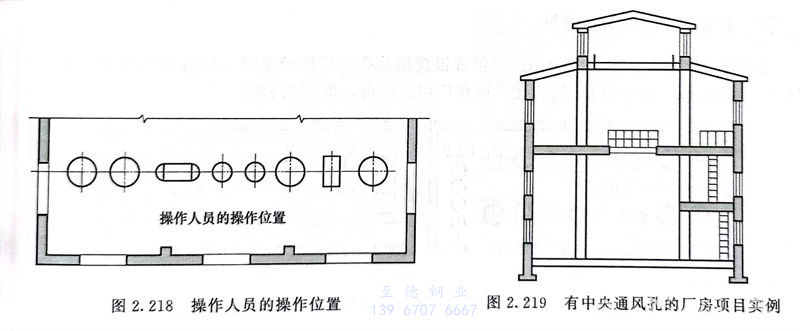

    b. 使(shi)操作(zuo)人員位于設備(bei)和窗之間，背光操作(zuo)。特(te)別(bie)高大的設備(bei)要避(bi)免(mian)靠窗布置，見圖2.218。

    c. 廠房的通風設計，見(jian)圖2.219。

 ⑩. 廠房內設備布置設計還(huan)需注意(yi)防(fang)火防(fang)爆(bao)和環境保護(hu)。

3. 廠(chang)房內操(cao)作間距的設計

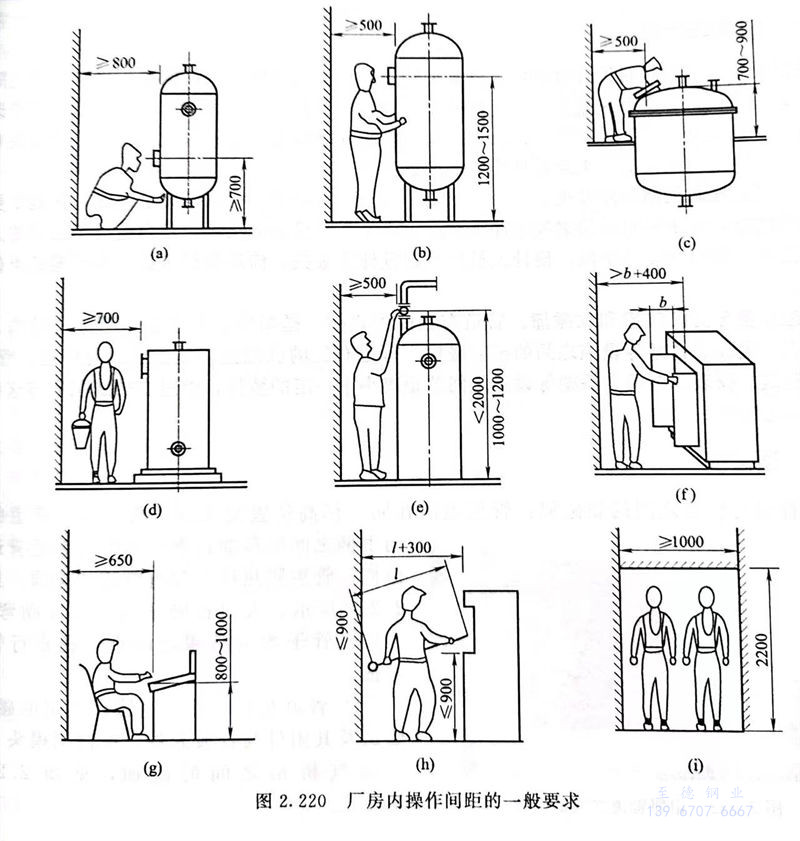

  廠房內操作(zuo)(zuo)間距的設(she)計(ji)，主要(yao)考慮相(xiang)應的操作(zuo)(zuo)位置和運輸通(tong)道(dao)，考慮堆放一定數量(liang)的原料(liao)、半成品、成品和包裝材(cai)料(liao)所需的面(mian)積和空間等要(yao)求，見(jian)圖(tu)2.220。

4. 廠房(fang)內吊裝孔的設計

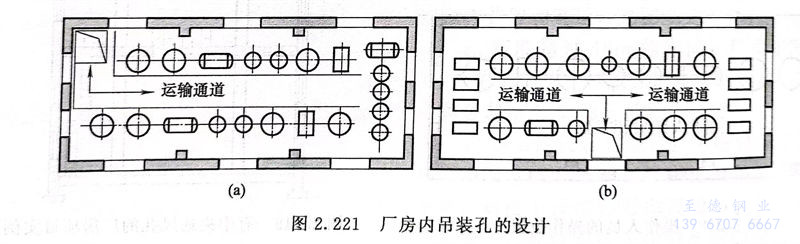

  凡(fan)通(tong)過樓(lou)層的(de)(de)設備(bei)應(ying)在樓(lou)面(mian)的(de)(de)適當位置設置吊裝(zhuang)孔(kong)。廠(chang)(chang)房較短時，吊裝(zhuang)孔(kong)可(ke)設在廠(chang)(chang)房的(de)(de)端；廠(chang)(chang)房較長（＞36m）時，吊裝(zhuang)孔(kong)可(ke)設在廠(chang)(chang)房的(de)(de)中(zhong)央(yang)，見圖2.221。

  多層(ceng)樓面(mian)的(de)吊裝孔；在每一(yi)樓層(ceng)相同的(de)平面(mian)位置設置，并在底層(ceng)吊裝孔附近(jin)設一(yi)大門，以便需吊裝的(de)設備順利進出。
