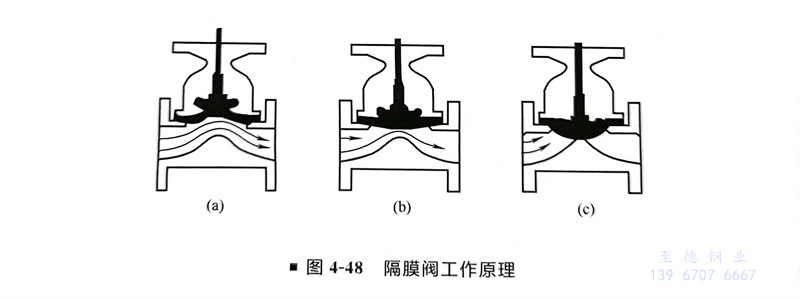

隔膜閥（Diaphragm Valve）的結構形式，與一般閥門很不相同，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜(mo)閥的工作原理如圖4-48所示。

1. 隔膜閥的分類(lei)

 隔膜閥按(an)結(jie)構形式可分為(wei)以(yi)下幾類(lei)：

  a. 屋脊式(shi)

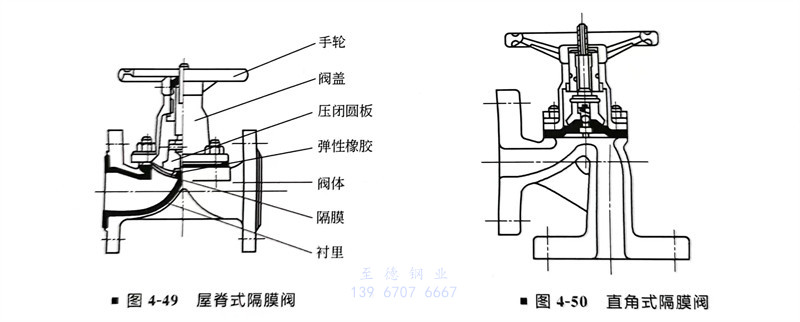

      也稱突(tu)緣式(shi)(shi)，是(shi)(shi)最(zui)基本的一類。其結構(gou)(gou)如(ru)圖(tu)4-49所(suo)示(shi)。從圖(tu)中可(ke)以看出，閥(fa)體是(shi)(shi)襯(chen)(chen)里的。隔膜(mo)閥(fa)閥(fa)體襯(chen)(chen)里，就是(shi)(shi)為(wei)了發(fa)揮(hui)它的耐腐蝕(shi)特性。這類結構(gou)(gou)，除直通式(shi)(shi)之外，還可(ke)制成直角式(shi)(shi)，如(ru)圖(tu)4-50所(suo)示(shi)。

  b. 截止式

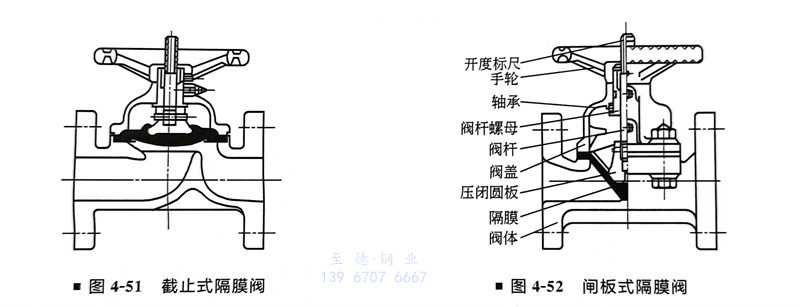

      其結構(gou)形狀與截止(zhi)閥相(xiang)似，如圖4-51所示。這種(zhong)形式的閥門，流體(ti)阻(zu)力比屋脊式大(da)，但(dan)密封面積(ji)大(da)，密封性(xing)能好，可用(yong)于真空度高(gao)的管道。

  c. 閘板式(shi)

     其結構(gou)形(xing)式與(yu)閘閥相似(si)，如圖4-52所示。閘板式隔膜閥流體(ti)阻力最(zui)小，適(shi)合于輸送黏(nian)性物料。

    隔膜材料(liao)常用(yong)天(tian)然橡膠、氯(lv)丁(ding)橡膠、丁(ding)腈橡膠、異丁(ding)橡膠、氟化橡膠和聚全氟乙丙烯塑料(liao)（F46）等(deng)。

    隔(ge)膜閥(fa)的缺點是(shi)耐(nai)壓不(bu)高，一般在6kgf/cm(0.66MPa)之內(nei)；耐(nai)溫性能(neng)(neng)也受隔(ge)膜的限制(zhi)，一般只能(neng)(neng)耐(nai)60～80℃，最高（氟(fu)化橡膠）也不(bu)超過(guo)180℃。

2. 隔(ge)膜(mo)閥的(de)特點及選用(yong)

  ①. 流體(ti)阻力小(xiao)。

  ②. 能(neng)(neng)用(yong)于(yu)含硬(ying)質懸浮物的(de)介質；由于(yu)介質只與閥體和隔膜接觸，所以無需填(tian)料(liao)函(han)，不存(cun)在填(tian)料(liao)函(han)泄漏問題(ti)，對(dui)閥桿部分無腐蝕的(de)可能(neng)(neng)。

  ③. 適(shi)用于有腐蝕性、黏性、漿(jiang)液介質。

  ④. 不能用于介質壓(ya)力較高的場(chang)合。

  ⑤. 隔膜材質的推薦使用(yong)范圍見表(biao)4-68。

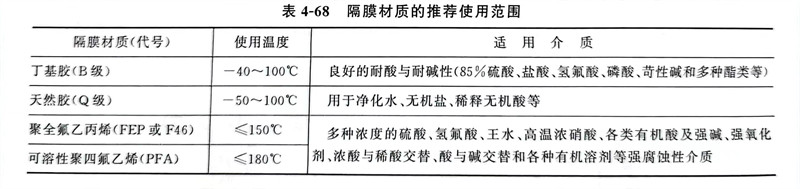

表4-68 隔膜材(cai)質的推薦使用(yong)范圍

丁基膠（B級）                -40~100℃        良好(hao)的耐酸與耐堿性（85％硫酸、鹽酸、氫氟酸、磷酸、苛性堿和(he)多種酯類等）

天然膠（Q級）               -50~100℃         用于凈化(hua)水、無(wu)(wu)機鹽、稀釋無(wu)(wu)機酸(suan)等

聚全氟乙丙烯（FEP或F46） ≤150℃          多(duo)種(zhong)(zhong)濃度的硫酸(suan)(suan)、氫氟酸(suan)(suan)、王水(shui)、高溫濃硝酸(suan)(suan)、各(ge)類有機(ji)酸(suan)(suan)及(ji)強(qiang)(qiang)堿、強(qiang)(qiang)氧化劑(ji)(ji)、濃酸(suan)(suan)與稀(xi)酸(suan)(suan)交(jiao)替、酸(suan)(suan)與堿交(jiao)替和各(ge)種(zhong)(zhong)有機(ji)溶劑(ji)(ji)等強(qiang)(qiang)腐(fu)蝕性(xing)介質(zhi)

可溶性聚四氟乙(yi)烯（PFA） ≤180℃
