隔膜閥結構的最大特點是閥內隔膜能將工作介質與閥瓣、閥桿等部件分隔開來,使閥件不受介質腐蝕,介質也不會外漏,省去了密封結構。


 隔(ge)膜閥有屋脊式、截止式、直流式、直通式等幾種結構形式。

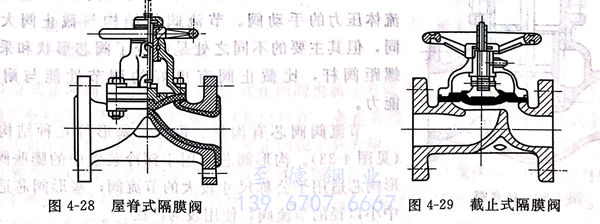

1. 屋脊式(shi)隔膜閥(fa)(見圖4-28)


  為最常用的(de)一(yi)種結構形式。關閉時,帶有(you)隔膜(mo)的(de)閥(fa)瓣下(xia)移,使(shi)其(qi)(qi)與閥(fa)體(ti)的(de)脊背(bei)密(mi)封,達到(dao)切斷流體(ti)的(de)要求。其(qi)(qi)結構簡單,維(wei)修(xiu)方便,流體(ti)阻(zu)力小,因而得到(dao)廣泛(fan)應用。


圖 28.jpg


2. 截止式隔膜(mo)閥(見圖(tu)4-29)


  結(jie)構與截(jie)止(zhi)閥相似,類似在截(jie)止(zhi)閥的閥瓣下方裝置隔(ge)膜(mo)以隔(ge)斷流體(ti)。但其結(jie)構復雜,流體(ti)阻力(li)大,目(mu)前已較(jiao)少采用。

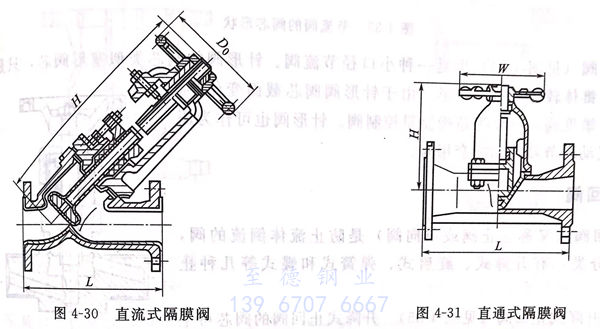

3. 直流式隔膜閥(見圖4-30)


  為(wei)截止式隔膜閥(fa)的(de)改型(xing)結構(gou),形同(tong)Y型(xing)閥(fa),其(qi)結構(gou)仍很復(fu)雜,但改善了流體的(de)流通狀態,減(jian)小了阻力。


圖 30.jpg


4. 直通(tong)式隔膜(mo)閥(見圖4-31)


 其流(liu)體的流(liu)道近(jin)似(si)直(zhi)線,阻(zu)力很小,適用于易阻(zu)塞(sai)的介質。


 閘板式隔膜閥(fa)(fa)的通道及密封形式與閘閥(fa)(fa)相似,因啟閉(bi)時隔膜變形及磨損很大,使用壽命(ming)短,所(suo)以已(yi)很少采用。
