一、管廊管道配管設計的一般要求


①. 管廊上進出裝置的管道(dao)方位和標高(gao)應與相(xiang)鄰裝置或(huo)全廠性管廊協調。


②. 對于分期(qi)建(jian)設(she)的(de)(de)裝置(zhi),管道布置(zhi)應符合分期(qi)建(jian)設(she)的(de)(de)要求,如管廊上總管的(de)(de)端點采用法蘭連接或(huo)設(she)置(zhi)切斷閥門(men)。


③. 全廠性管(guan)廊或管(guan)墩上(shang)(包(bao)括穿越管(guan)涵)應留有10%~30%的裕(yu)量,并(bing)考(kao)慮其(qi)載(zai)荷。裝(zhuang)置管(guan)廊宜留有10%~20%的裕(yu)量,并(bing)考(kao)慮其(qi)載(zai)荷。


管廊(lang)上(shang)大口徑管子可以排(pai)在管廊(lang)兩側靠近柱子位(wei)置,小(xiao)管排(pai)在中(zhong)間(jian)。管廊(lang)宜(yi)有(you)10%~30%的(de)(de)預(yu)(yu)留(liu)(liu)空間(jian),需要根據具體項目估計。如(ru)果預(yu)(yu)留(liu)(liu)的(de)(de)為大口徑管子,則(ze)空余的(de)(de)位(wei)置在靠近柱子的(de)(de)管廊(lang)一側,而不是中(zhong)間(jian)預(yu)(yu)留(liu)(liu),如(ru)果預(yu)(yu)留(liu)(liu)空間(jian)管子口徑未知,可中(zhong)間(jian)空余。


④. 大(da)直(zhi)(zhi)徑(jing)管(guan)道(dao)宜靠(kao)近管(guan)廊柱子布(bu)(bu)置(zhi),小直(zhi)(zhi)徑(jing)、氣體管(guan)道(dao)和公用(yong)物(wu)料管(guan)道(dao)宜布(bu)(bu)置(zhi)在(zai)管(guan)廊的中間。大(da)直(zhi)(zhi)徑(jing)管(guan)道(dao)盡量靠(kao)近管(guan)廊柱子布(bu)(bu)置(zhi),有利于(yu)管(guan)廊的結(jie)構設計,經濟合理。

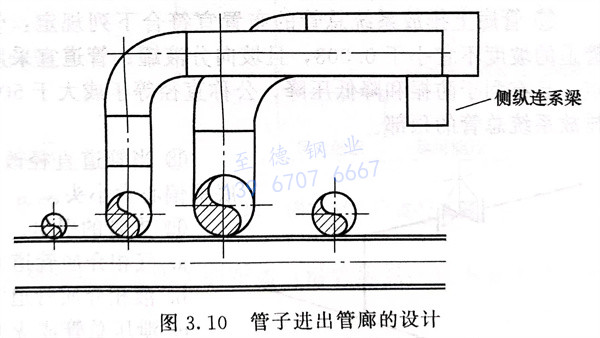

⑤. 需(xu)要熱補(bu)(bu)償的管道宜布置在管廊一(yi)側(ce),便于集(ji)中(zhong)設置“II”形補(bu)(bu)償器。管子在進出管廊時,宜統一(yi)標高,并在管廊的側(ce)縱(zong)連系梁(liang)上統一(yi)支撐,見圖3.10。

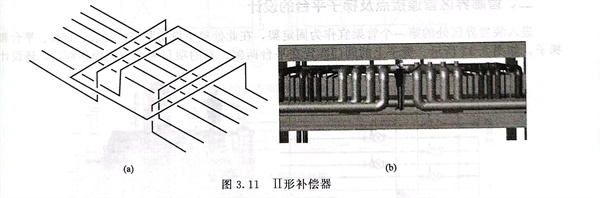

   高溫管(guan)道(dao)的(de)(de)“II”形(xing)補(bu)償(chang)器(qi)應(ying)設(she)在兩(liang)個(ge)固定(ding)架(jia)的(de)(de)中間。當有兩(liang)根以(yi)上高溫管(guan)道(dao)時,補(bu)償(chang)器(qi)應(ying)盡可能套著布置,且補(bu)償(chang)量大的(de)(de)管(guan)道(dao)布置在外(wai)側(ce),如圖3.11所示。為不影響(xiang)其他(ta)管(guan)道(dao)的(de)(de)布置,補(bu)償(chang)器(qi)應(ying)高出(chu)1000mm以(yi)上(或根據項目實(shi)際情況(kuang)確定(ding))。在補(bu)償(chang)器(qi)的(de)(de)兩(liang)側(ce)應(ying)設(she)導(dao)向架(jia)。




⑥. 采用II形(xing)補償(chang)器的液(ye)相、氣液(ye)相、蒸(zheng)汽(qi)管(guan)道應(ying)設置放凈管(guan)。


⑦. 介質操作(zuo)溫度等于(yu)(yu)或高于(yu)(yu)250℃的(de)管道(dao)(dao)宜布置在上(shang)層(ceng);布置在下層(ceng)的(de)介質操作(zuo)溫度等于(yu)(yu)或高于(yu)(yu)250℃的(de)管道(dao)(dao)可布置在外側,但不應(ying)與液化烴(jing)管道(dao)(dao)相鄰。


⑧. 蒸汽(qi)、裝置(zhi)空(kong)氣(qi)(qi)、氮(dan)氣(qi)(qi)、儀表空(kong)氣(qi)(qi)等(deng)公(gong)用物料(liao)管(guan)道(dao)(dao)及工藝氣(qi)(qi)體管(guan)道(dao)(dao)宜布置(zhi)在(zai)上層(ceng)。


⑨. 液化烴和(he)腐(fu)(fu)蝕性介質(zhi)(zhi)管(guan)道(dao)(dao)宜(yi)布(bu)置在(zai)下層(ceng)(ceng),但腐(fu)(fu)蝕性介質(zhi)(zhi)管(guan)道(dao)(dao)不應布(bu)置在(zai)電動(dong)機的(de)(de)正上(shang)方。低溫介質(zhi)(zhi)管(guan)道(dao)(dao)宜(yi)布(bu)置在(zai)下層(ceng)(ceng)。液化烴和(he)腐(fu)(fu)蝕性介質(zhi)(zhi)管(guan)道(dao)(dao)布(bu)置在(zai)下層(ceng)(ceng),一旦發(fa)生(sheng)泄漏(lou),不會(hui)影響到管(guan)廊上(shang)的(de)(de)其他管(guan)道(dao)(dao),減小(xiao)事(shi)故(gu)的(de)(de)危害。


⑩. 低溫(wen)介(jie)(jie)質管(guan)(guan)道、液化(hua)烴管(guan)(guan)道和其他應避(bi)免受熱的管(guan)(guan)道不應布(bu)置在熱介(jie)(jie)質管(guan)(guan)道的正上方或與不保溫(wen)的熱介(jie)(jie)質管(guan)(guan)道相鄰布(bu)置。


?. 工藝管道應根據(ju)兩端所連接(jie)設備管口的(de)標高(gao)(gao)可布置在(zai)上層或(huo)(huo)下層,以(yi)便做到“步步低”或(huo)(huo)“步步高(gao)(gao)”。


?. 氫氣管道(dao)與其(qi)他管道(dao)共架敷設或分層布置時,氫氣管道(dao)宜布置在外(wai)側(ce)并(bing)在上層。


?. 電纜槽架(jia)和儀表槽架(jia)宜(yi)布(bu)置在(zai)上層,以便于分層管(guan)理。槽架(jia)的附近或正(zheng)下方不應布(bu)置有熱影響的管(guan)道(dao)。


?. 氧氣(qi)管(guan)(guan)道(dao)與可(ke)燃氣(qi)體、可(ke)燃液體管(guan)(guan)道(dao)共架敷設(she)時應布置(zhi)在一(yi)側,不宜布置(zhi)在可(ke)燃氣(qi)體、可(ke)燃液體管(guan)(guan)道(dao)的正上(shang)方或正下方;平行布置(zhi)時凈距(ju)不應小(xiao)于500mm,交叉布置(zhi)時凈距(ju)不應小(xiao)于250mm。當管(guan)(guan)道(dao)采用(yong)焊(han)接連接結(jie)構并無(wu)閥門時,平行布置(zhi)時凈距(ju)可(ke)取250mm。兩類(lei)管(guan)(guan)道(dao)之間宜用(yong)公用(yong)工(gong)程管(guan)(guan)道(dao)隔開。GB50160《石油化(hua)工(gong)企(qi)業設(she)計防火規范》和GB 50316《工(gong)業金(jin)屬管(guan)(guan)道(dao)設(she)計規范》也是這樣規定的。


?. 管道上的閥門、法蘭或活接(jie)頭應靠近管廊(lang)梁布置。


?. 管(guan)廊上(shang)有坡度要求的(de)管(guan)道,可(ke)采取調整管(guan)托高度、管(guan)托上(shang)加(jia)型鋼(gang)或鋼(gang)板(ban)上(shang)加(jia)墊(dian)枕(zhen)等措施。


?. 管廊(lang)上(shang)排(pai)放(fang)系(xi)統(tong)總管的(de)(de)布置(zhi)宜(yi)符合下列規定:管道(dao)宜(yi)布置(zhi)在(zai)管廊(lang)的(de)(de)頂層或柱(zhu)子上(shang)方;管道(dao)的(de)(de)坡度不(bu)宜(yi)小于0.003,且坡向分液(ye)罐;管道(dao)宜(yi)采用(yong)自然補償的(de)(de)方式;考(kao)慮到(dao)兩相流的(de)(de)特(te)點,且有利于防振和降低(di)壓降,公稱(cheng)直徑等(deng)于或大于50mm的(de)(de)支管,應順介質流向45°斜接至排(pai)放(fang)系(xi)統(tong)總管的(de)(de)頂部。


?. 當(dang)管(guan)道直徑改變(bian)時,為保(bao)持管(guan)底(di)標高(gao)一致,應采用底(di)平(ping)偏心大小頭。


?. 支(zhi)管的引出(chu)。


  a. 氣相(xiang)介質管道宜從總管上(shang)部引出。


  b. 液相介質(zhi)管(guan)道(dao)宜(yi)從(cong)總管(guan)下(xia)部引出。


  c. 泄壓(ya)總管(guan)或火炬總管(guan)上的支管(guan)應(ying)順介質(zhi)流(liu)向與(yu)總管(guan)成45°斜接。

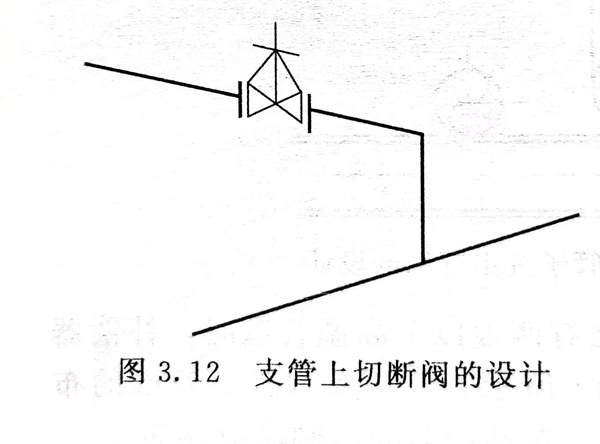

  d. 支管上(shang)若安裝(zhuang)切斷(duan)閥(fa)時,閥(fa)門應(ying)安裝(zhuang)在靠(kao)近(jin)主管的水平(ping)段(duan)上(shang),見(jian)圖3.12。




二、管廊(lang)界區管道(dao)接點及梯子(zi)平臺的(de)設(she)計(ji)

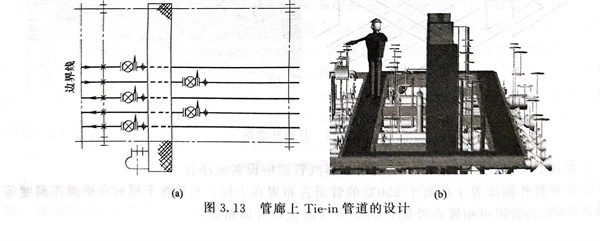

  進入(ru)裝置界區(qu)處的(de)第(di)一個管架宜作(zuo)為固定(ding)架,在(zai)此處集中設(she)切斷(duan)閥(fa)、儀表、盲(mang)板、平臺和梯子(zi),如圖3.13所示。管子(zi)上的(de)閥(fa)門(men)布置在(zai)平臺兩側(ce)。有的(de)項目(mu)為了方(fang)便操作(zuo)閥(fa)門(men),還設(she)計了閥(fa)門(men)伸長桿。


  界區閥門(men)附近一(yi)般有(you)(you)排凈閥門(men),有(you)(you)的項目(mu)為了便于操(cao)作維護這些閥門(men),在這一(yi)跨管廊(lang)管道(dao)底部通鋪了箅子板。
