一(yi)、管(guan)廊管(guan)道支吊架設計一(yi)般(ban)要求(qiu)

  ①. 管廊(lang)(lang)上管道支(zhi)(zhi)架的(de)間(jian)距，受(shou)到(dao)管廊(lang)(lang)結構的(de)梁及柱(zhu)間(jian)距的(de)限制。小管道支(zhi)(zhi)架需(xu)要(yao)在(zai)次梁上作支(zhi)(zhi)撐。對(dui)于大直(zhi)徑管道只(zhi)需(xu)在(zai)主梁上支(zhi)(zhi)撐就夠了(le)。

  ②. 管(guan)(guan)(guan)廊上敷設(she)有坡(po)度的管(guan)(guan)(guan)道，可通(tong)過調(diao)整管(guan)(guan)(guan)托下(xia)加型鋼或(huo)鋼板墊(dian)枕的辦法來實現(xian)。對于(yu)放空氣體總管(guan)(guan)(guan)（或(huo)去火炬總管(guan)(guan)(guan)）宜布置在管(guan)(guan)(guan)廊柱子的上方，以便(bian)于(yu)調(diao)整標高。

二、管廊管道固(gu)定架設(she)計的注意點(dian)

  ①. 一般應(ying)在柱子軸線的(de)主梁上(shang)設(she)置，不要設(she)在次梁上(shang)。

  ②. 盡量使固定架(jia)兩側的推力(li)相差不要過大。

  ③. 管(guan)廊(lang)上(shang)不應在應力或位移(yi)量較大處連(lian)接支管(guan)，支管(guan)附(fu)近應設(she)固定架（或軸向限位架），如(ru)圖3.14所示。

三、管廊管道導向架(jia)設(she)計的注意點

  ①. 導向(xiang)架(jia)的(de)間距與對應的(de)軸(zhou)向(xiang)力及管徑有關。

  ②. 有橫向引出管道的(de)接(jie)點時，導(dao)向架(jia)與接(jie)點或彎頭(tou)的(de)距離（沿管廊縱向）不宜太近，應(ying)使管道有一定的(de)柔性。

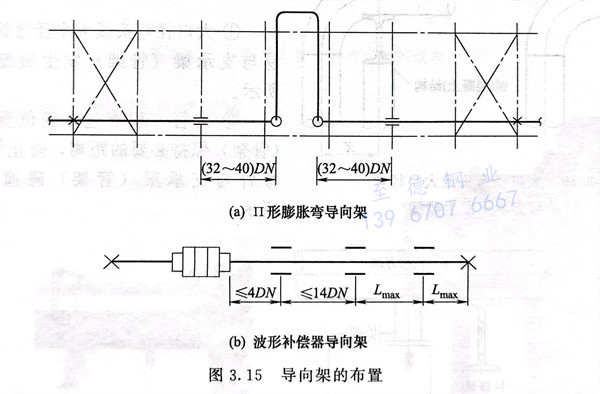

  ③. “II”形膨脹彎附(fu)近(jin)導向(xiang)架的(de)設置(zhi)及波形補償(chang)器附(fu)近(jin)導向(xiang)架的(de)設置(zhi)見圖3.15。

  ④. 設有“II”形膨(peng)脹彎(wan)時(shi)，如(ru)圖3.16所示，4點及6～7點的(de)距離要適當，可(ke)按柔(rou)(rou)性分(fen)析決(jue)定，同時(shi)考慮管道的(de)橫向(xiang)位移不至(zhi)于太大，1~22點之間管道應有充(chong)分(fen)的(de)柔(rou)(rou)性。

四、管(guan)(guan)廊上(shang)不(bu)銹鋼管(guan)(guan)道管(guan)(guan)架的(de)設計(ji)

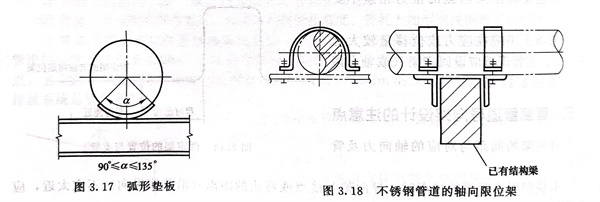

 ①. 管廊上管道的支承時，對于奧氏(shi)體不銹鋼裸管，宜在支點處的管道底部焊與管道材質相同的弧形墊板或墊橡膠板，見圖3.17。

  ②. 不銹鋼管道的固定架（限位架）一般不直接焊到管道上，如圖3.18所示。

五、管(guan)廊(lang)上管(guan)道支架(jia)易碰撞的位(wei)置

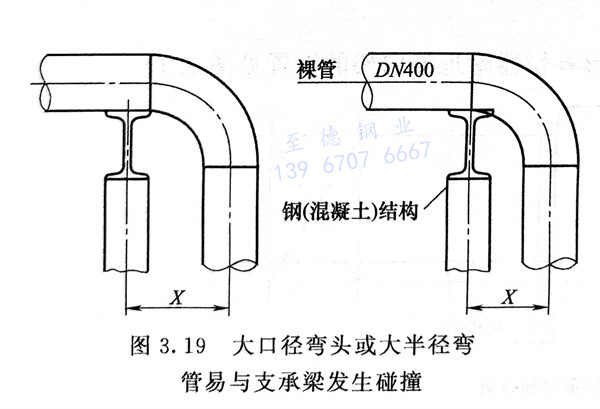

  ①. 大(da)口徑彎(wan)頭或大(da)半徑彎(wan)管(guan)在梁拐彎(wan)時，易(yi)與(yu)支(zhi)承(cheng)梁（管(guan)架(jia)）發生碰撞，如(ru)圖3.19所示。

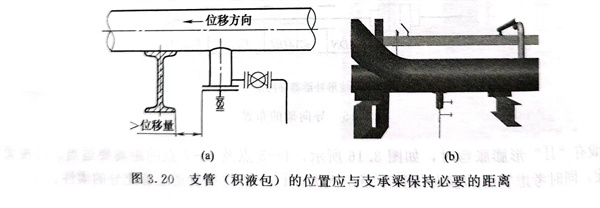

  ②. 支(zhi)管(guan)（積液包）的位(wei)置應與支(zhi)承梁(liang)（管(guan)架）保持必要的距離，防止(zhi)管(guan)子發生熱位(wei)移后與支(zhi)承梁(liang)（管(guan)架）碰(peng)撞(zhuang)，如圖3.20所示。

六、管廊(lang)上管道支吊架需開長圓孔的位置

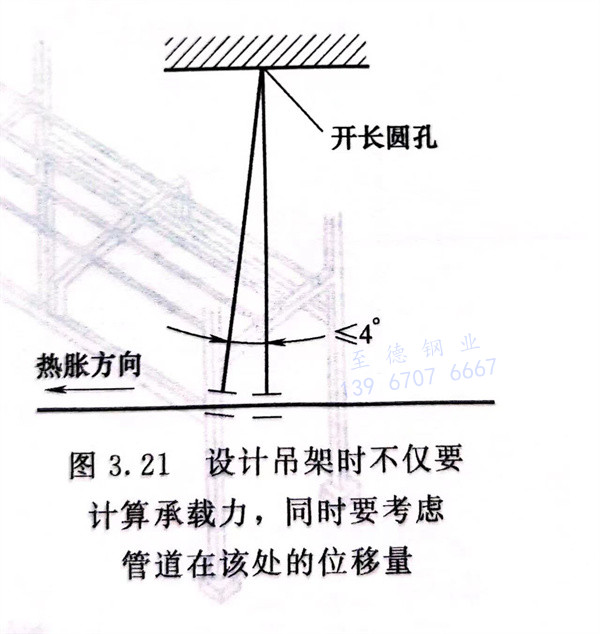

  設(she)計(ji)吊(diao)架時不僅(jin)要計(ji)算承載力，同時要考(kao)慮管道在(zai)該(gai)處的位移量，如果(guo)吊(diao)桿(gan)的位移過(guo)大，使(shi)得吊(diao)桿(gan)傾斜超過(guo)4°，應該(gai)在(zai)吊(diao)桿(gan)的生根部位設(she)置長圓孔(kong)，如圖3.21所示。

七、管道(dao)出(chu)裝置界(jie)區前管架的設計

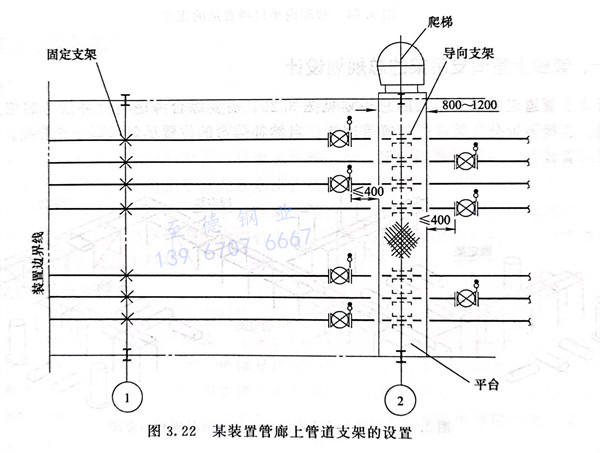

  管道出裝置(zhi)界(jie)區(qu)前需要(yao)設置(zhi)固定(ding)架。保護界(jie)區(qu)內(nei)閥(fa)門和法蘭連接位(wei)置(zhi)的(de)受(shou)力(li)安全。同時固定(ding)架界(jie)區(qu)內(nei)、外兩(liang)側的(de)設計單位(wei)可以分別計算(suan)應力(li)，互(hu)相(xiang)不干(gan)涉，見圖3.22。

八、易被扭彎的側縱連系梁(liang)計算

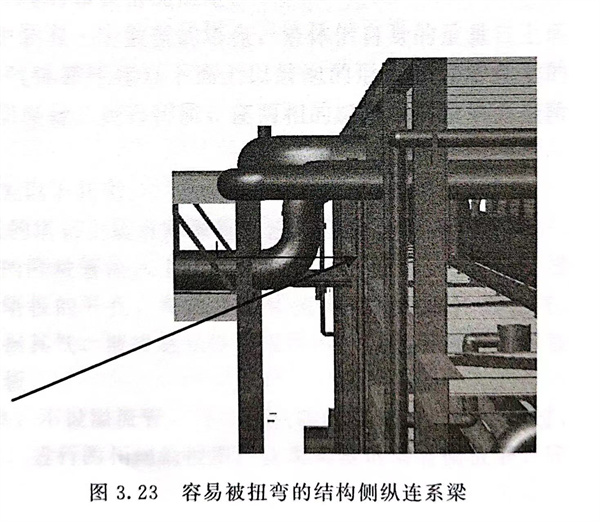

  結構側縱連系(xi)梁(liang)經常被管(guan)道(dao)的(de)支架(jia)扭(niu)彎，如圖3.23中箭(jian)頭所(suo)示的(de)鋼(gang)梁(liang)。某(mou)工程約定管(guan)道(dao)符(fu)合(he)標準M（力矩）＜7.5B（kN·mm）的(de)可以不(bu)(bu)向結構專業提轉矩條件，不(bu)(bu)會產生扭(niu)彎的(de)現象，其中Br為結構側縱連系(xi)梁(liang)翼(yi)緣寬度。

九(jiu)、管廊內小口徑(jing)管道的支撐

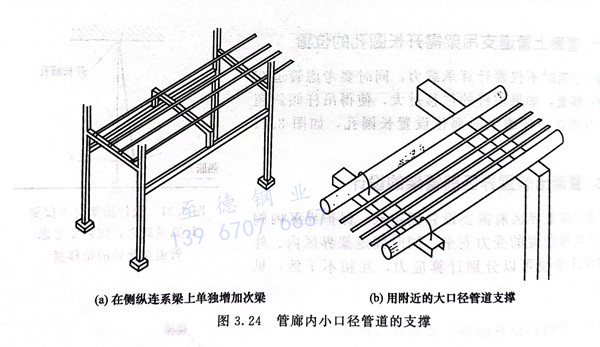

  管(guan)廊的(de)主(zhu)橫梁間距(ju)較(jiao)大，小(xiao)(xiao)口(kou)徑(jing)管(guan)道(dao)的(de)最大允許跨距(ju)較(jiao)小(xiao)(xiao)，為了(le)滿(man)足小(xiao)(xiao)口(kou)徑(jing)管(guan)道(dao)的(de)支撐可以(yi)采取(qu)圖(tu)3.24所示結構。

十、管廊上(shang)管道支吊架的總規劃設計

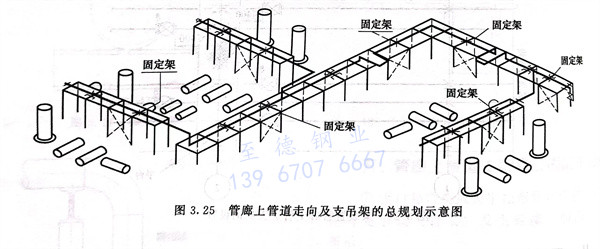

  管(guan)廊上管(guan)道(dao)走向(xiang)及支(zhi)吊架的(de)總(zong)規劃見圖3.25，需(xu)要綜(zong)合考慮自然補償(chang)彎(wan)的(de)位(wei)置(zhi)(zhi)、固定架的(de)位(wei)置(zhi)(zhi)、連接裝(zhuang)置(zhi)(zhi)分支(zhi)管(guan)線的(de)位(wei)置(zhi)(zhi)等因素。自然補償(chang)彎(wan)的(de)位(wei)置(zhi)(zhi)盡量遠離分支(zhi)管(guan)線。裝(zhuang)置(zhi)(zhi)管(guan)線連接主管(guan)廊管(guan)線前，一(yi)般設(she)置(zhi)(zhi)固定架。
