有的不銹鋼管(guan)道(dao)設計壓力超過了普通規范的要求,如本書第一章所述,SH/T 3059適用于設計壓力不大于35MPa的管道系統,GB50316適用于設計壓力不大于42MPa的管道系統。對于設計壓力超過35MPa或42MPa等較高壓力不銹鋼管道的壁厚如何計算?
(1)我國化工(gong)(gong)行業標(biao)準HG/T 20256《化工(gong)(gong)高壓管道通(tong)用(yong)(yong)技術規范(fan)》,管道分(fen)為(wei)A、H兩個系(xi)列(lie)。A系(xi)列(lie)管道適用(yong)(yong)于壓力(li)等(deng)級 Class900(PN150)、Class1500(PN260)、Class2500(PN420)通(tong)用(yong)(yong)化工(gong)(gong)高壓管道的設計、制造和施工(gong)(gong);H系(xi)列(lie)管道適用(yong)(yong)于壓力(li)等(deng)級PN160、PN220、PN260、PN320 高壓氫氮氣(qi)合成和尿素裝(zhuang)置(zhi)的高壓不(bu)銹鋼管道的設計、制造和施工(gong)(gong)。
高壓(ya)不(bu)銹鋼管(guan)道(dao)(dao)材(cai)(cai)料(liao)(liao)許用應(ying)力應(ying)按(an)現行國(guo)家(jia)標準(zhun)GB/T 20801.2《壓(ya)力管(guan)道(dao)(dao)規(gui)范(fan) 工(gong)業管(guan)道(dao)(dao)第2部(bu)分:材(cai)(cai)料(liao)(liao)》的有關(guan)規(gui)定取值(zhi)。高壓(ya)管(guan)道(dao)(dao)用鍛件(jian)材(cai)(cai)料(liao)(liao)許用應(ying)力應(ying)按(an)現行國(guo)家(jia)標準(zhun)GB/T150.2《壓(ya)力容(rong)器(qi) 第2部(bu)分:材(cai)(cai)料(liao)(liao)》的有關(guan)規(gui)定取值(zhi)。
A系列的彎管(guan)和(he)H系列的彎管(guan)、焊(han)接(jie)三通(tong)、透鏡(jing)墊及(ji)采(cai)用螺紋法蘭連接(jie)的直管(guan),其(qi)原材料(liao)所用高壓管(guan)子的壁厚宜為(wei)正偏差。
高壓法蘭(lan)和(he)法蘭(lan)蓋應采用鍛(duan)件(jian)(jian)制造(zao),鍛(duan)件(jian)(jian)級(ji)別不(bu)得低于行業(ye)標準NB/T 47008《承(cheng)壓設備(bei)(bei)用碳(tan)素鋼(gang)(gang)和(he)合(he)金鋼(gang)(gang)鍛(duan)件(jian)(jian)》、NB/T 47009《低溫承(cheng)壓設備(bei)(bei)用低合(he)金鋼(gang)(gang)鍛(duan)件(jian)(jian)》和(he)NB/T 47010《承(cheng)壓設備(bei)(bei)用不(bu)銹(xiu)鋼(gang)(gang)和(he)耐熱鋼(gang)(gang)鍛(duan)件(jian)(jian)》規(gui)定的Ⅲ級(ji)。
(2)超高壓不銹(xiu)鋼管道的壁厚(hou)計(ji)算可依據(ju)ASME B31.3《工(gong)藝管道》(第(di)IX章高壓管道規定高壓指的是超過ASME B16.5的PN420(CL2500)額定級,規定設計(ji)溫度(du)和材料組別所允許的壓力)。
高(gao)于在對應溫度下設(she)計壓(ya)(ya)力(li)的(de)(de)壓(ya)(ya)力(li)偏差,對任何管道系統(tong)都是(shi)不允許(xu)的(de)(de)。卸壓(ya)(ya)時(shi)的(de)(de)累積除外。

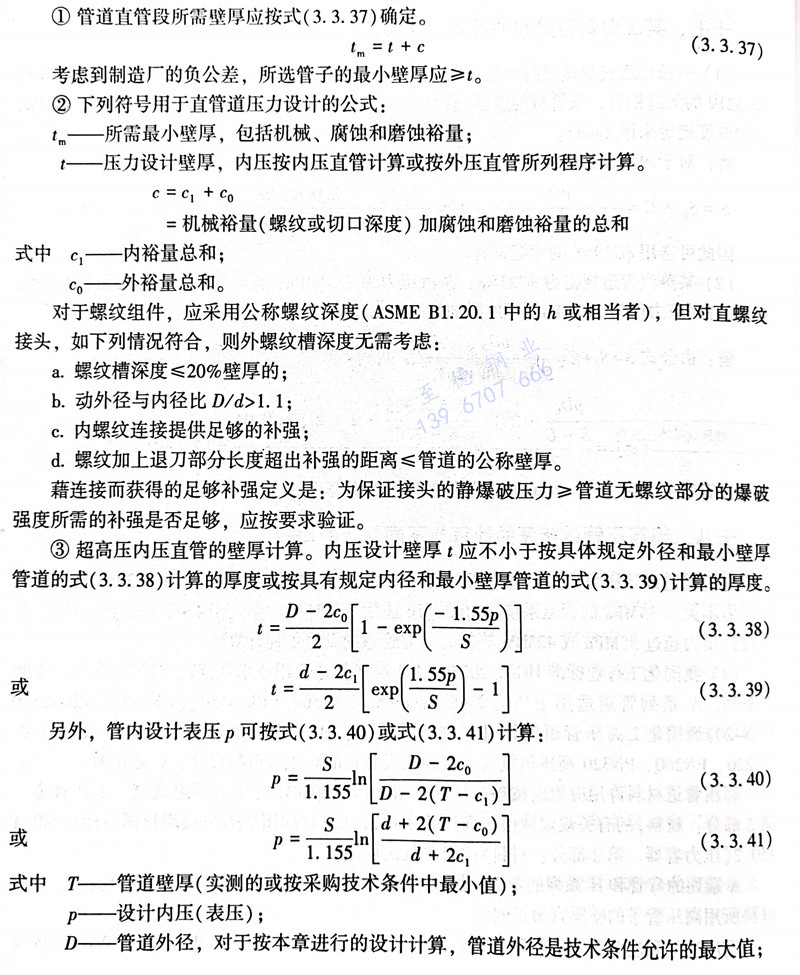

①. 管道直管段所需壁厚應按(an)式(3.3.37)確定(ding)。
對于螺(luo)紋組件(jian),應采用公稱螺(luo)紋深度(ASME B1.20.1中(zhong)的h或相當者),但對直螺(luo)紋接頭,如下列情況符合,則外螺(luo)紋槽深度無需考慮:
a. 螺(luo)紋槽深度≤20%壁厚的;
b. 動外徑與內徑比D/d>1.1;
c. 內(nei)螺紋連接(jie)提供足夠的(de)補強;
d. 螺紋加上退刀部分長(chang)度超出補強的(de)距離≤管道的(de)公稱(cheng)壁厚。
藉連接而獲得(de)的(de)足夠(gou)(gou)補(bu)(bu)強(qiang)定義是:為保證接頭的(de)靜爆破(po)壓力≥管(guan)道無螺紋部分(fen)的(de)爆破(po)強(qiang)度(du)所需的(de)補(bu)(bu)強(qiang)是否足夠(gou)(gou),應按要求驗證。
③. 超高壓(ya)內壓(ya)直管的壁厚計算
內(nei)壓設計壁厚(hou)t應(ying)不小(xiao)于按具(ju)體(ti)規(gui)定外徑(jing)(jing)和最小(xiao)壁厚(hou)管(guan)道的(de)式(3.3.38)計算的(de)厚(hou)度或按具(ju)有(you)規(gui)定內(nei)徑(jing)(jing)和最小(xiao)壁厚(hou)管(guan)道的(de)式(3.3.39)計算的(de)厚(hou)度。
④. 超高壓外壓直(zhi)管的壁厚計算
對于D/t<3.33的(de)(de)管道(dao)(dao),若(ruo)管道(dao)(dao)至少一端(duan)暴露(lu)在完(wan)全的(de)(de)外壓(ya)(ya)(ya)(ya)(ya)中而產生軸向外壓(ya)(ya)(ya)(ya)(ya)應(ying)(ying)(ying)力(li)(li)者,外壓(ya)(ya)(ya)(ya)(ya)直管壓(ya)(ya)(ya)(ya)(ya)力(li)(li)設計厚度應(ying)(ying)(ying)按(an)高(gao)壓(ya)(ya)(ya)(ya)(ya)內壓(ya)(ya)(ya)(ya)(ya)直管壁厚計算公式確定(ding)(ding)。對D/t≥3.33和D/t<3.33兩端(duan)都不承(cheng)受(shou)(shou)外壓(ya)(ya)(ya)(ya)(ya)的(de)(de)管道(dao)(dao),其壓(ya)(ya)(ya)(ya)(ya)力(li)(li)設計壁厚應(ying)(ying)(ying)按(an)ASMEB31.3普通(tong)壓(ya)(ya)(ya)(ya)(ya)力(li)(li)承(cheng)受(shou)(shou)外壓(ya)(ya)(ya)(ya)(ya)的(de)(de)直管壁厚計算公式確定(ding)(ding),但(dan)應(ying)(ying)(ying)力(li)(li)值應(ying)(ying)(ying)取自 ASME B31.3表K-1。
⑤. 超高壓管道(dao)材料(liao)的(de)一些特殊要(yao)求
不允許使用球(qiu)墨鑄(zhu)鐵或其他鑄(zhu)鐵。鍍鋅材料(liao)不允許用于(yu)受壓(ya)組件,也(ye)不能用焊接(jie)方法連(lian)接(jie)到(dao)受壓(ya)組件上去。
⑥. 超高壓管道無(wu)損檢測的一些特殊要求
所有環縫、縱縫和支管連接焊縫均應按規定100%檢(jian)查。超聲波檢(jian)查不應代替射線照相檢(jian)查,但可作為(wei)其補充(chong)。
(3)GB/T 20801、TSG D0001 也(ye)有(you)超高(gao)壓(ya)管道設(she)計(ji)的要求。如果是油井(jing)超高(gao)壓(ya)管道,也(ye)可(ke)參考API 6A《井(jing)口(kou)裝置(zhi)(zhi)和采油樹設(she)備規范》和GB/T 22513《石油天然氣工業鉆井(jing)和采油設(she)備井(jing)口(kou)裝置(zhi)(zhi)和采油樹》等標準(zhun)來(lai)計(ji)算(suan)。
