本篇重(zhong)點介(jie)紹國際(ji)標準(zhun)(zhun)化組織(ISO)及(ji)美國機(ji)械工程師協會(ASME)發(fa)布的(de)(de)有(you)代表(biao)性的(de)(de)管件(jian)(jian)標準(zhun)(zhun)。這些管件(jian)(jian)標準(zhun)(zhun)包括(kuo):ISO發(fa)布的(de)(de)非合金鋼及(ji)合金鋼對(dui)焊(han)(han)管件(jian)(jian)、不銹(xiu)鋼對(dui)焊(han)(han)管件(jian)(jian)及(ji)不銹(xiu)鋼螺(luo)(luo)紋(wen)管件(jian)(jian)3個國際(ji)標準(zhun)(zhun);ASME發(fa)布的(de)(de)灰鑄(zhu)(zhu)鐵螺(luo)(luo)紋(wen)管件(jian)(jian)、可鍛鑄(zhu)(zhu)鐵螺(luo)(luo)紋(wen)管件(jian)(jian)、承插焊(han)(han)和(he)(he)螺(luo)(luo)紋(wen)連接鍛鋼制管件(jian)(jian)、工廠制造的(de)(de)鍛鋼對(dui)焊(han)(han)管件(jian)(jian)及(ji)鍛鋼制對(dui)焊(han)(han)小彎曲半徑彎頭和(he)(he)180°彎頭等5個標準(zhun)(zhun)。
這些國外(含國際)典型管件(jian)標準的(de)推薦,對我國石油、化工、石油化工等領域的(de)引進裝置,具有選用價值。
ISO(國際標準(zhun)(zhun)(zhun)化組(zu)織)制(zhi)定并實施的比較(jiao)典型的管(guan)(guan)件(jian)(jian)(jian)標準(zhun)(zhun)(zhun)有對焊(han)(han)管(guan)(guan)件(jian)(jian)(jian)及螺(luo)紋(wen)連接管(guan)(guan)件(jian)(jian)(jian)兩(liang)類。對焊(han)(han)管(guan)(guan)件(jian)(jian)(jian)標準(zhun)(zhun)(zhun)側重于(yu)介(jie)(jie)紹非合(he)金鋼(gang)、合(he)金鋼(gang)以及不(bu)銹(xiu)鋼(gang)對焊(han)(han)管(guan)(guan)件(jian)(jian)(jian);螺(luo)紋(wen)連接管(guan)(guan)件(jian)(jian)(jian)標準(zhun)(zhun)(zhun)側重于(yu)介(jie)(jie)紹不(bu)銹(xiu)鋼(gang)螺(luo)紋(wen)管(guan)(guan)件(jian)(jian)(jian)。非合(he)金鋼(gang)和合(he)金鋼(gang)對焊(han)(han)管(guan)(guan)件(jian)(jian)(jian)(ISO 3419:1981)及不(bu)銹(xiu)鋼(gang)對焊(han)(han)管(guan)(guan)件(jian)(jian)(jian)(ISO 5251:1981)是ISO早期(qi)制(zhi)定的標準(zhun)(zhun)(zhun),目(mu)前(qian)仍然(ran)在使用。不(bu)銹(xiu)鋼(gang)螺(luo)紋(wen)管(guan)(guan)件(jian)(jian)(jian)(ISO 4144:2003)則是ISO近期(qi)制(zhi)定的標準(zhun)(zhun)(zhun)。
不(bu)銹鋼螺紋管件 ISO 4144:2003 標(biao)準(zhun)
1. 適用(yong)范圍
ISO 4144:2003標(biao)準規定了螺(luo)(luo)紋(wen)連接不銹鋼(gang)管件的(de)型式、壓(ya)力(li)-溫度等級、最小(xiao)尺(chi)寸和材料。管件的(de)螺(luo)(luo)紋(wen)符(fu)合ISO 7-1《用螺(luo)(luo)紋(wen)密封的(de)管螺(luo)(luo)紋(wen) 第1部分(fen):尺(chi)寸、公差和標(biao)記》;管件適用于(yu)一般以蒸汽、空氣(qi)、煤氣(qi)、水及油為介質的(de)管道。
2. 管件型(xing)式及其(qi)符號

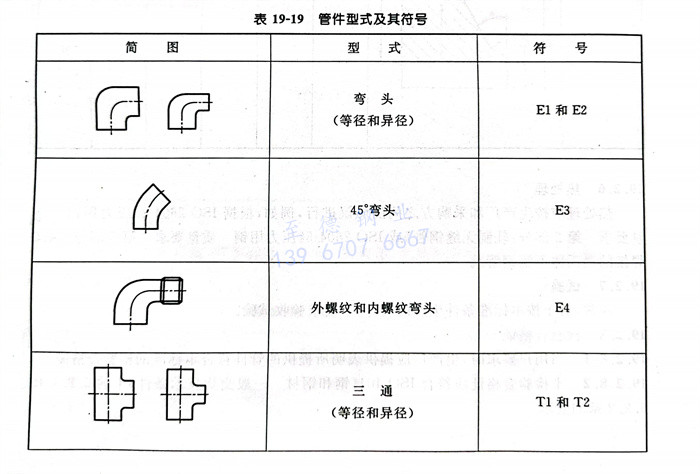

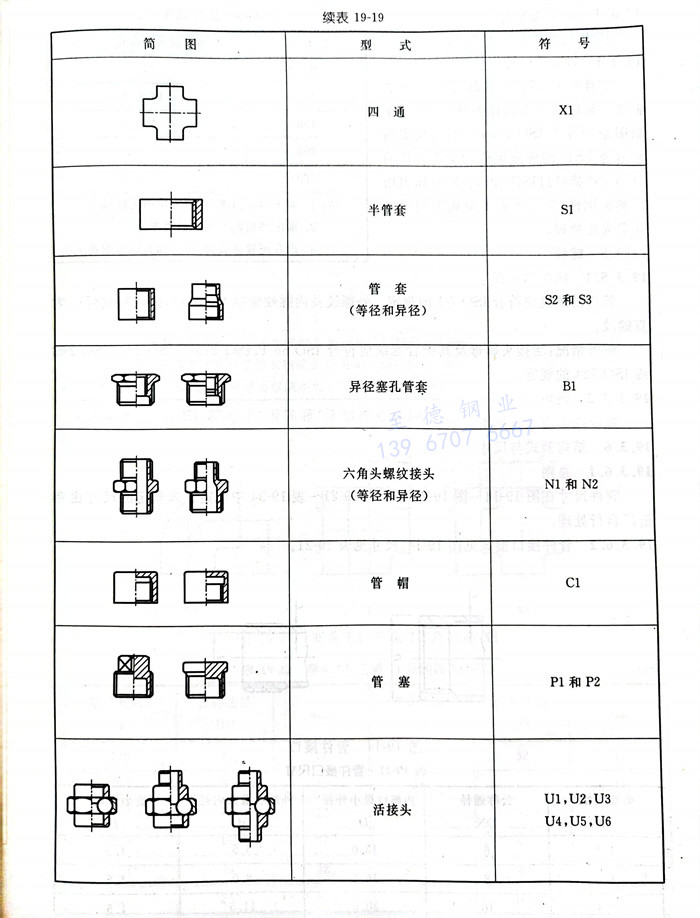

管件(jian)的型式及其符號見(jian)表19-19。
3. 壓力-溫度等(deng)級(ji)

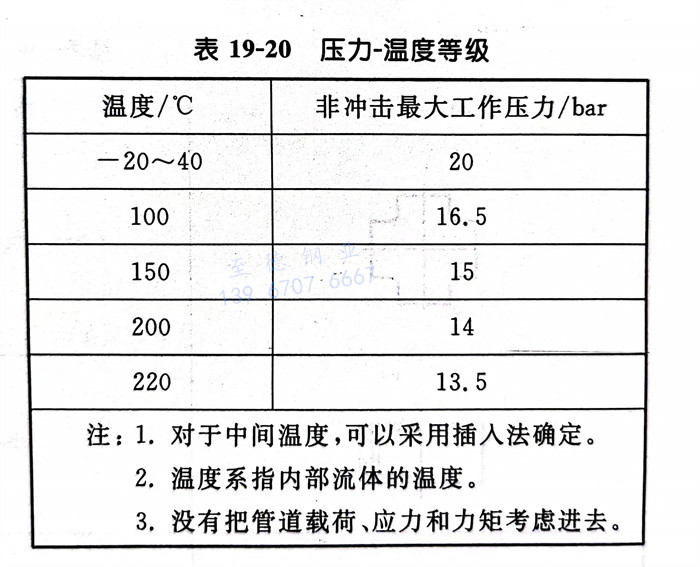

壓力-溫度(du)等級見(jian)表19-20。
4. 制造(zao)和(he)材料(liao)
管件應采用鑄造、軋制、鍛造等方法制造。材料應為奧(ao)氏體不銹鋼,其屈服極限至少等于ISO 2604-2中所規定的鋼號為TS47的屈服極限。制造管件的材料應嚴格經過ISO 4991:1994《壓力用途的鑄鋼件》5.2條表1所規定的固溶化退火熱處理。
5. 螺紋
a. 螺紋的選擇
管件的螺(luo)紋(wen)應符(fu)合ISO7-1的規定。外螺(luo)紋(wen)及(ji)內螺(luo)紋(wen)錐度為1:16,但(dan)內螺(luo)紋(wen)可以為直螺(luo)紋(wen)。
例外情況(kuang):活接頭螺(luo)母及其配合螺(luo)紋應(ying)符合ISO 68-1、ISO 228-1、ISO 261、ISO 262或ISO 724-的規(gui)定。
b. 倒角
螺紋端部應進(jin)行倒角。
6. 結構(gou)型式(shi)與尺寸
a. 總則
管(guan)件尺寸在圖(tu)19-14~圖(tu)19-27中及表19-21~表19-34中規定。未規定的尺寸由制造廠(chang)自行處理(li)。

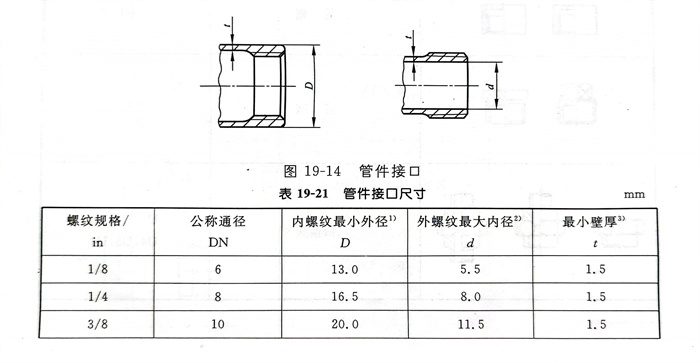

管件接口型式見圖19-14,尺寸見表(biao)19-21。

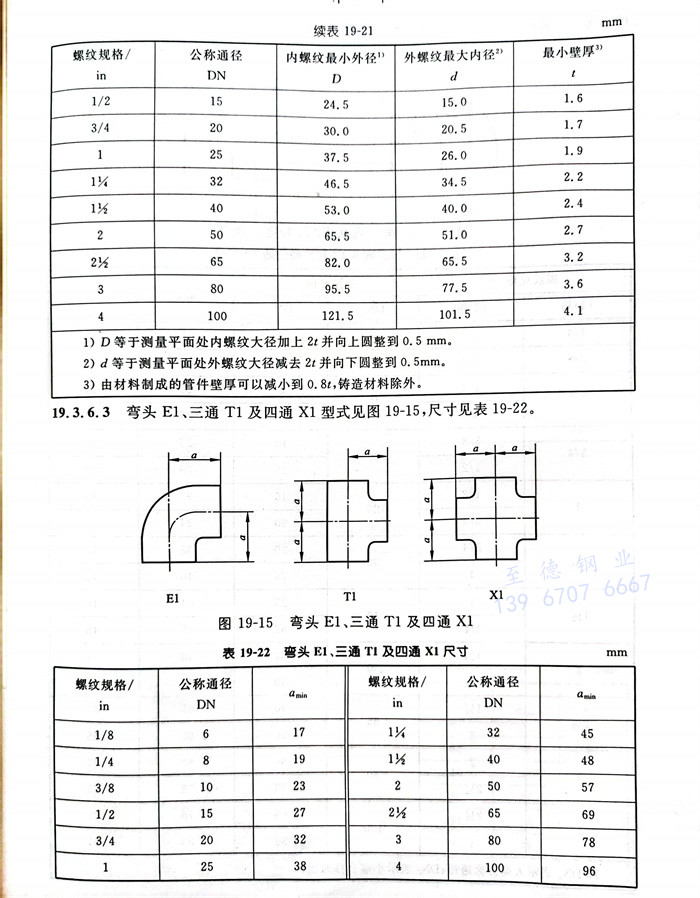

彎頭 E1、三(san)通(tong) T1 及四(si)通(tong) X1 型式見(jian)圖19-15,尺寸見(jian)表(biao)19-22。

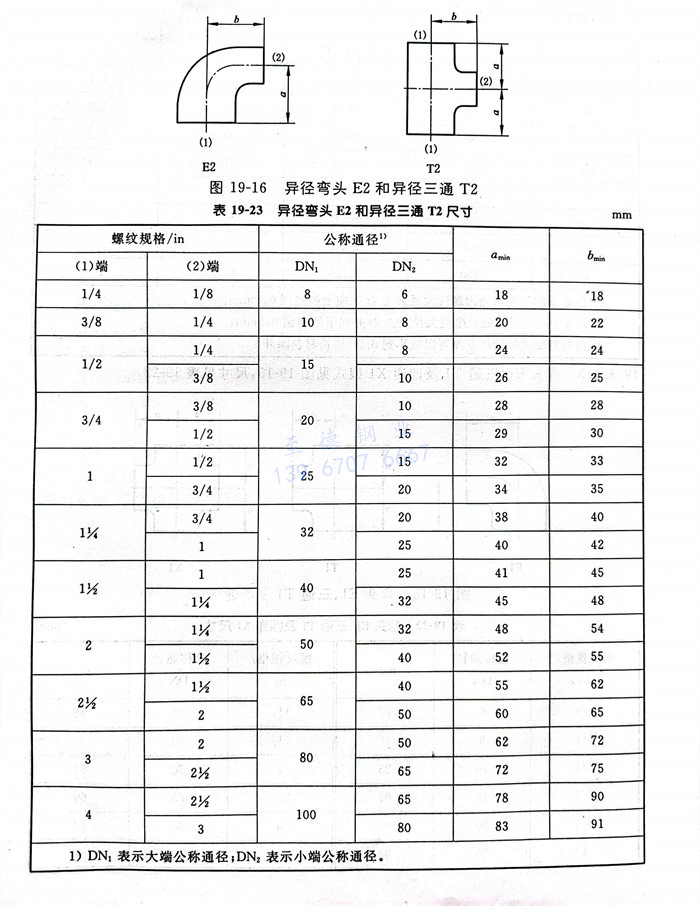

異徑(jing)(jing)彎頭 E2 和(he) 異徑(jing)(jing)三通(tong) T2 型(xing)式見(jian)圖19-16,尺寸見(jian)表19-23。

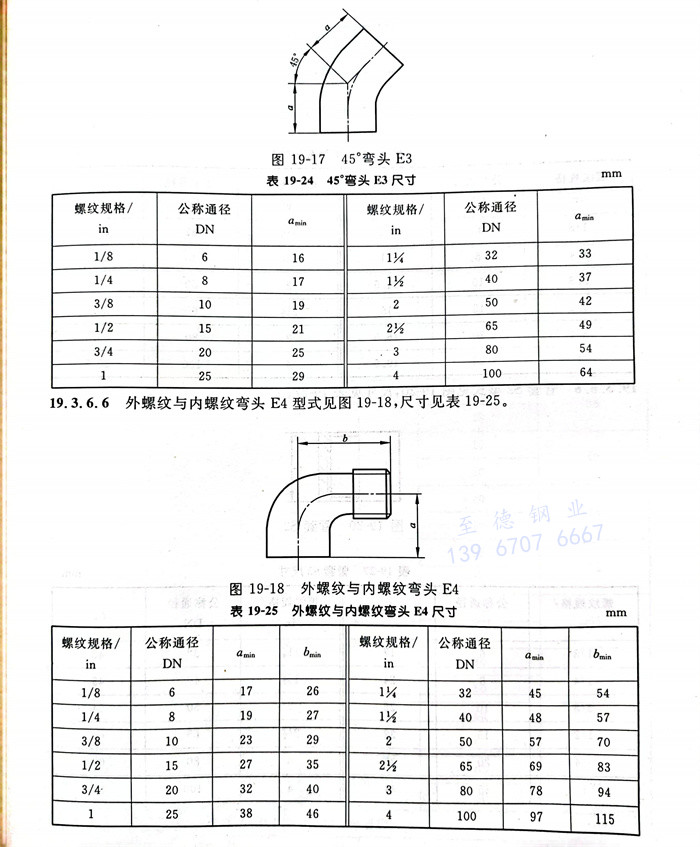

45°彎頭 E3 型式見圖19-17,尺寸見表19-24。
外螺紋與內螺紋彎(wan)頭 E4 型式見(jian)圖19-18,尺寸見(jian)表19-25。

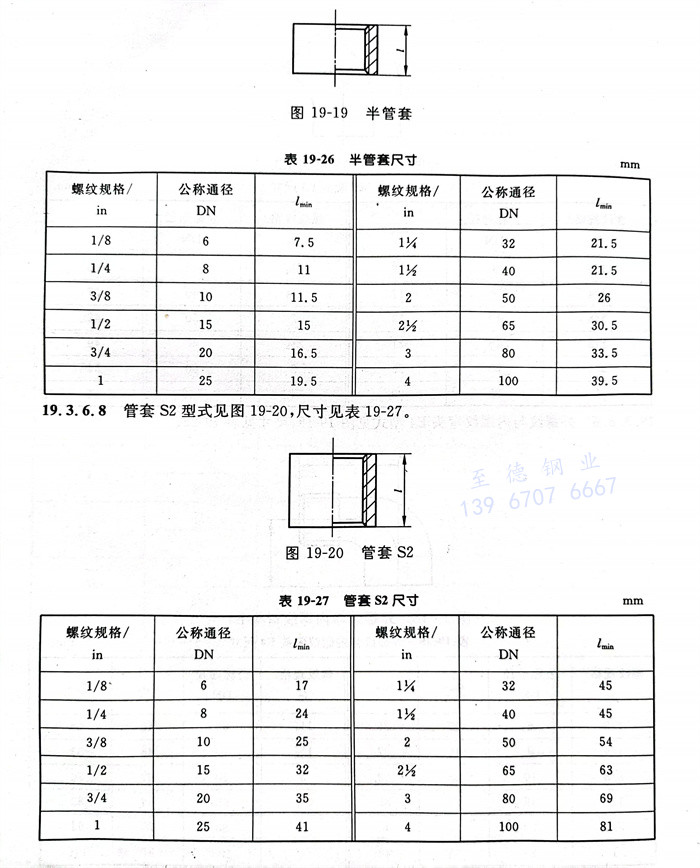

半(ban)管套S1 型式見(jian)(jian)圖19-19,尺寸見(jian)(jian)表19-26。
管套S2 型式見圖19-20,尺寸見表19-27。

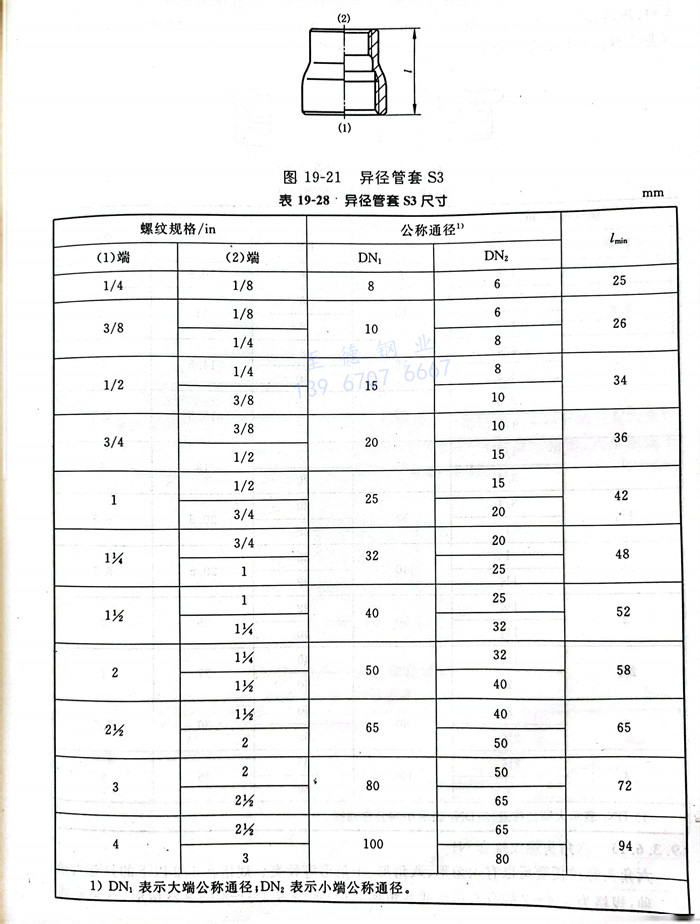

異徑管套S3 型式見圖19-21,尺寸見表(biao)19-28。
異徑塞孔管套B1

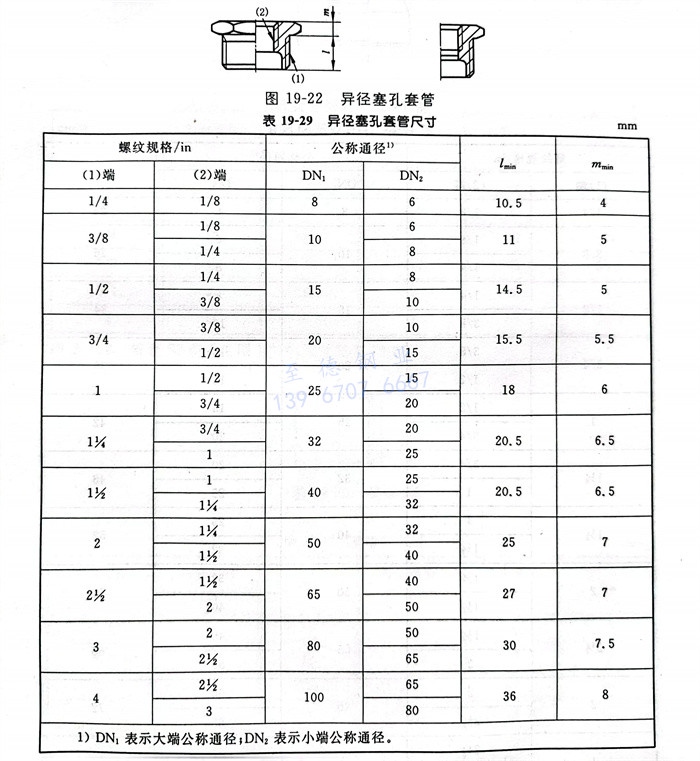

異徑(jing)塞(sai)孔(kong)管套可以有六(liu)角(jiao)(jiao)形(xing)(xing)、八(ba)角(jiao)(jiao)形(xing)(xing)、十角(jiao)(jiao)形(xing)(xing)等種類。規格在(zai)1/2以下的只有六(liu)角(jiao)(jiao)形(xing)(xing)1種;規格為3/4~2的有六(liu)角(jiao)(jiao)形(xing)(xing)或八(ba)角(jiao)(jiao)形(xing)(xing)2種;規格為22~4的有六(liu)角(jiao)(jiao)形(xing)(xing)、八(ba)角(jiao)(jiao)形(xing)(xing)或十角(jiao)(jiao)形(xing)(xing)3種。異徑(jing)塞(sai)孔(kong)管套B1型式(shi)見圖19-22,尺(chi)寸見表19-29。
六角(jiao)頭螺(luo)紋接套N1

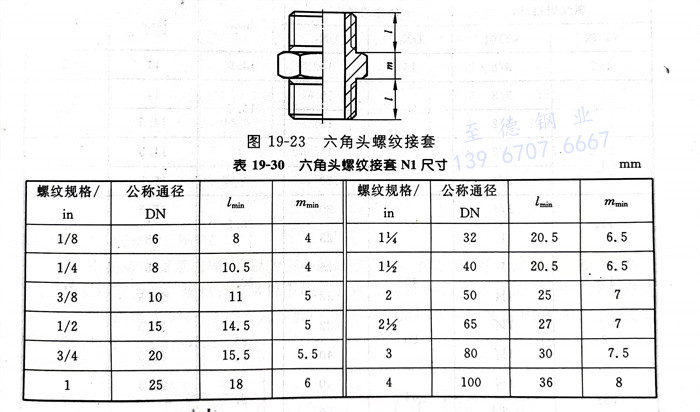

六角頭螺紋接(jie)套(tao)可以(yi)有六角形(xing)(xing)(xing)、八(ba)角形(xing)(xing)(xing)、十(shi)角形(xing)(xing)(xing)等種類。規格在1/2以(yi)下的只有六角形(xing)(xing)(xing)1種;規格為3/4~2的有六角形(xing)(xing)(xing)或八(ba)角形(xing)(xing)(xing)2種;規格為2/2~4的有六角形(xing)(xing)(xing)、八(ba)角形(xing)(xing)(xing)或十(shi)角形(xing)(xing)(xing)3種,六角形(xing)(xing)(xing)螺紋接(jie)套(tao)型式 N1 見圖19-23,尺寸見表19-30。
異徑螺紋接套

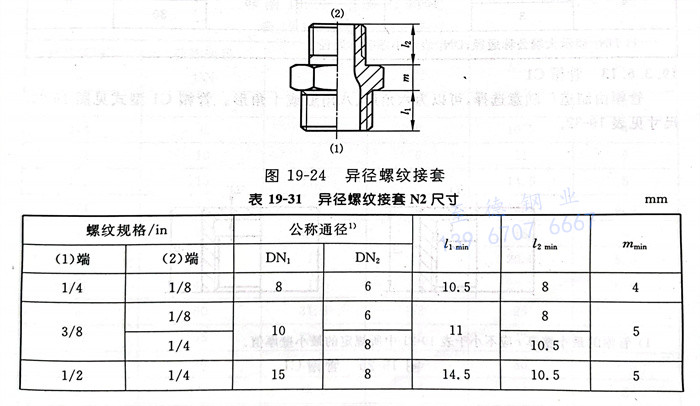

異(yi)徑螺紋接套可以有(you)六(liu)角(jiao)形(xing)、八(ba)角(jiao)形(xing)、十(shi)角(jiao)形(xing)等種(zhong)類。規(gui)格(ge)在1/2以下的(de)只有(you)六(liu)角(jiao)形(xing)1種(zhong);規(gui)格(ge)為(wei)3/4~2的(de)有(you)六(liu)角(jiao)形(xing)或(huo)八(ba)角(jiao)形(xing)2種(zhong);規(gui)格(ge)為(wei)2/2~4的(de)有(you)六(liu)角(jiao)形(xing)、八(ba)角(jiao)形(xing)或(huo)十(shi)角(jiao)形(xing)3種(zhong)。異(yi)徑螺紋接套N2型式見(jian)圖19-24,尺(chi)寸見(jian)表19-31。
管帽C1

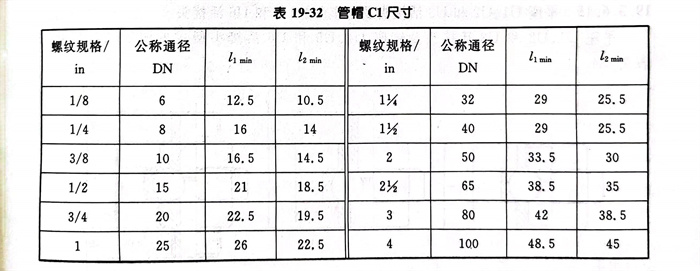

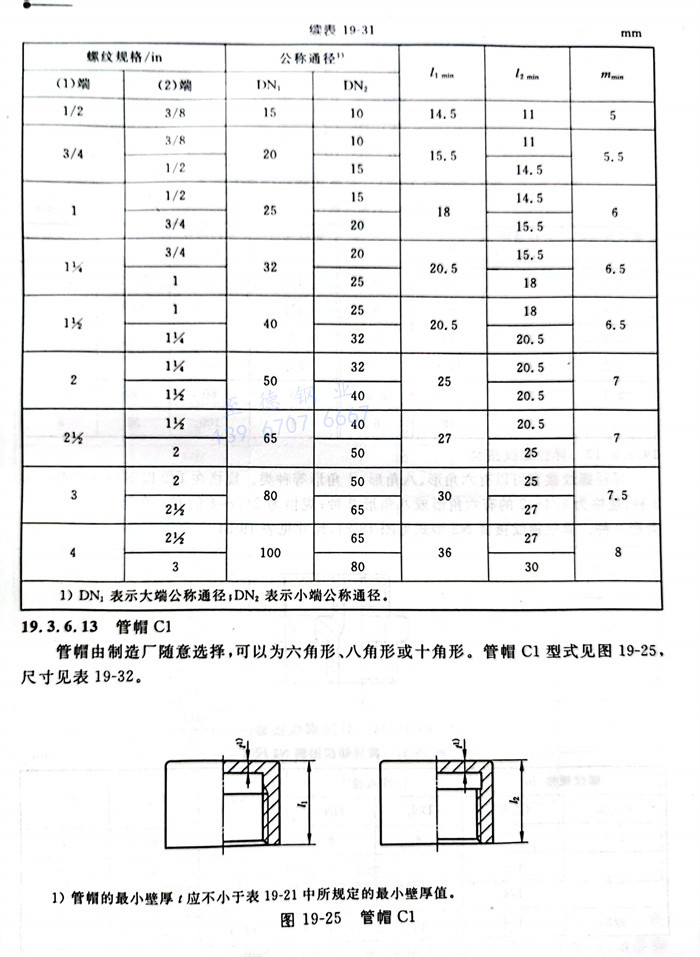

管帽由制造(zao)廠隨意選擇,可以為六角(jiao)形(xing)、八角(jiao)形(xing)或(huo)十角(jiao)形(xing)。管帽C1型式見圖19-25,尺寸見表19-32。
管塞P1和P2

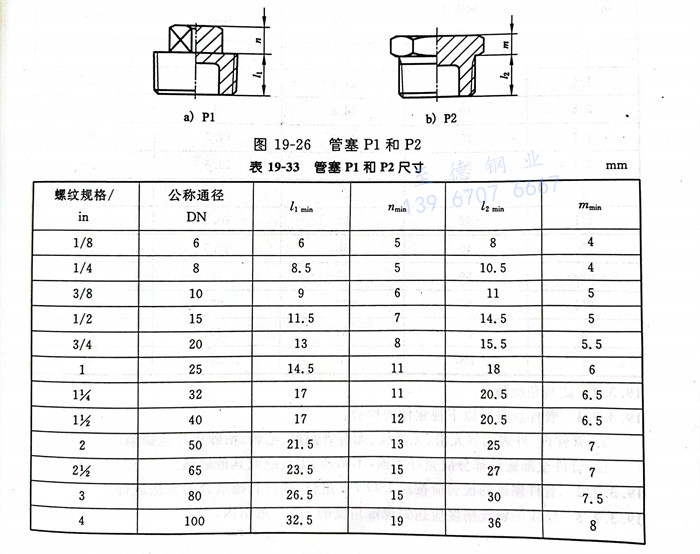

管(guan)塞(sai)由(you)制造(zao)廠隨意選(xuan)擇,可(ke)以為(wei)(wei)(wei)實(shi)心(xin)的(de)(de)或空心(xin)的(de)(de)。管(guan)塞(sai)P2可(ke)以為(wei)(wei)(wei)六角(jiao)(jiao)頭形(xing)、八角(jiao)(jiao)頭形(xing)、十角(jiao)(jiao)頭形(xing)等(deng)種類(lei)。規格在1/2以下的(de)(de)只有(you)六角(jiao)(jiao)形(xing)1種;規格為(wei)(wei)(wei)3/4~2的(de)(de)有(you)六角(jiao)(jiao)形(xing)或八角(jiao)(jiao)形(xing)2種;規格為(wei)(wei)(wei)2%~4的(de)(de)有(you)六角(jiao)(jiao)形(xing)、八角(jiao)(jiao)形(xing)或十角(jiao)(jiao)形(xing)3種。管(guan)塞(sai)P1和P2的(de)(de)型式見圖19-26,尺寸(cun)見表(biao)19-33。
平座(zuo)U1、U2和(he)U3活接(jie)頭及(ji)錐座(zuo)U4、U5和(he)U6 活接(jie)頭

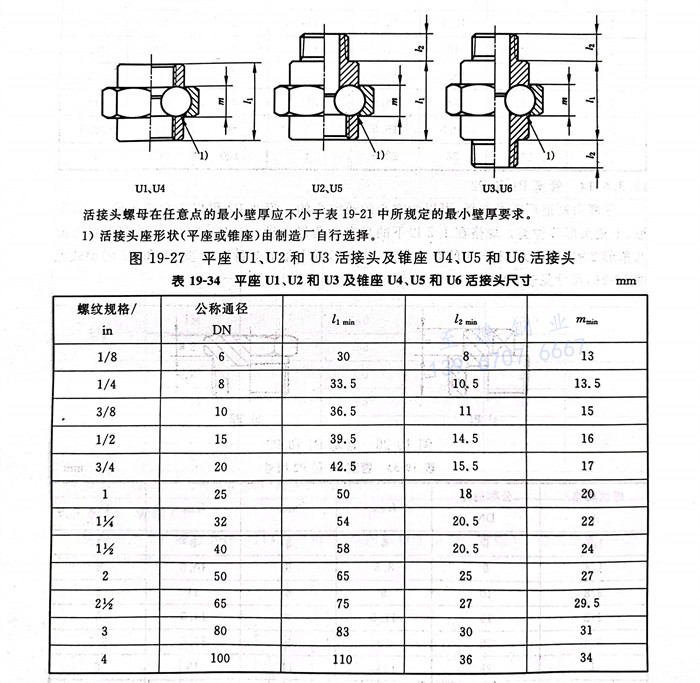

平座U1、U2和U3活接頭及錐(zhui)座U4、U5和U6活接頭型(xing)式見圖19-27,尺寸見表19-34。
7. 試驗(yan)和檢驗(yan)
a. 管(guan)件應進行(xing)以下視(shi)覺性的檢(jian)驗:
管件內、外表面要光滑、無裂紋、無有害刮痕、毛刺、粘(zhan)砂或其他缺陷。
管件全(quan)部螺(luo)紋部分應(ying)完好無(wu)損,不稀疏、無(wu)裂(lie)紋或其他缺(que)陷。
b. 管件(jian)螺紋的檢驗應按照ISO 7-2進(jin)行,或(huo)按其(qi)他適(shi)合的方(fang)法(fa)進(jin)行。
c. 螺(luo)紋(wen)的軸線精(jing)度(du)應達到(dao)規定角(jiao)度(du)的士0.5°范圍內。
d. 當(dang)檢驗生產的管(guan)件(jian)(jian)(jian)時(shi),應對每(mei)一個(ge)管(guan)件(jian)(jian)(jian)進行下(xia)述試(shi)驗以保證(zheng)管(guan)件(jian)(jian)(jian)不產生泄漏。為了試(shi)驗管(guan)件(jian)(jian)(jian),螺紋端要密封。當(dang)加(jia)壓(ya)使管(guan)件(jian)(jian)(jian)內部的壓(ya)力(li)達到6bar的空氣壓(ya)力(li)后(hou),在(zai)保持此壓(ya)力(li)的同時(shi),按表19-35所規定的最小(xiao)試(shi)驗持續時(shi)間,觀(guan)察管(guan)件(jian)(jian)(jian)有無泄漏現(xian)象。
e. 水壓(ya)試驗可以(yi)在30 bar壓(ya)力下進行,以(yi)代替(ti)空氣壓(ya)力試驗。試驗方法(fa)和(he)試驗持續時間按19.3.7.4條(tiao)規定(ding)。
f. 由諸如鍛件(jian)、軋制(zhi)棒(bang)料或擠壓管(guan)材(cai)等材(cai)料制(zhi)成的(de)管(guan)件(jian),則不需要(yao)做泄(xie)漏檢驗。
g. 管(guan)件(jian)應能(neng)夠通過(guo)晶間腐蝕試驗并合(he)格,晶間腐蝕試驗按ISO 4990《鑄鋼件(jian)交(jiao)貨的(de)一般(ban)技術要求》中的(de)B.9.1條進行。當做腐蝕試驗時(shi),應對每一熱(re)處理裝(zhuang)爐量的(de)一根管(guan)件(jian)做試驗。
8. 印記
管件應以商(shang)標(biao)、材料代號(hao)或縮寫以及螺(luo)紋標(biao)記(ji)做印記(ji)。但是,當容納標(biao)志(zhi)的位置(zhi)不夠時(shi),標(biao)志(zhi)可(ke)以省略(lve)。
9. 標記
①. 標記(ji)內(nei)容
符合 ISO 4144:2003(E)的管件,應按以下內容依次進行(xing)標記:
a. 管件(jian)型(xing)式;
b. 標準編號ISO 4144;
c. 螺紋(wen)規格標(biao)記;
d. 符號(見表(biao)19-19);
e. 材(cai)料。
②. 標記示例
具有材料牌號為TS47鋼、內圓錐螺紋為Rc2的等徑(jing)內螺紋彎(wan)頭E1的標記為: 彎(wan)頭 ISO 4144-Rc2E1 TS47
具(ju)有(you)材料牌(pai)號(hao)為(wei)TS61鋼、內圓(yuan)錐螺(luo)紋(wen)為(wei)Rc2、支(zhi)管(guan)為(wei)1%的主(zhu)管(guan)異徑三通T2的標記為(wei): 異徑三(san)通 ISO 4144-Rc2 × 1/4 T2 TS61
