1. 不銹鋼塔上儀表管口有液位計、溫度計、壓力表等，這些儀表管口應設在操作區內平臺上或梯子旁邊，便于觀察、操作和檢修的地方。儀表最好不要放在人孔旁（有破損的危險）。

2. 測量氣相溫度、壓力的溫度計和壓力計不能位于降液區。有些降液板下方設置有受液盤，此時塔盤的降液區并不是液體真正降落的區域，應該視塔盤擋板附近為降液區。分析口應設置平臺區域，以便于操作。由于降液區的影響，儀表及分析不銹鋼管口的布置不能滿足上述要求時，可采取加大平臺、延伸爬梯高度等方法解決。

3. 液位計(ji)和液面調節器(qi)管口(kou)方位設計(ji)

   a. 液位(wei)計和液面調(diao)節(jie)器的(de)開(kai)口應(ying)(ying)布置在(zai)便于(yu)監視、檢(jian)查及能從抽(chou)出泵(beng)和調(diao)節(jie)閥的(de)旁通(tong)處看(kan)見的(de)位(wei)置，且液面應(ying)(ying)不受流入液體(ti)沖擊的(de)影(ying)響。

   b. 液面調(diao)節(jie)(jie)變送器(qi)應設(she)在平(ping)臺(tai)或梯(ti)子(zi)上操作方便(bian)的(de)地方，站在梯(ti)子(zi)平(ping)臺(tai)上操作的(de)液位調(diao)節(jie)(jie)器(qi)和液位計(ji)宜(yi)安裝在梯(ti)子(zi)的(de)右側。液位計(ji)不(bu)(bu)能穿(chuan)越平(ping)臺(tai)，不(bu)(bu)能位于爬梯(ti)靠平(ping)臺(tai)的(de)一側，以免阻礙(ai)通道。

   c. 液位(wei)(wei)計(ji)不得位(wei)(wei)于其上層塔盤的(de)降液區，以防(fang)止液位(wei)(wei)計(ji)出現假(jia)液位(wei)(wei)。

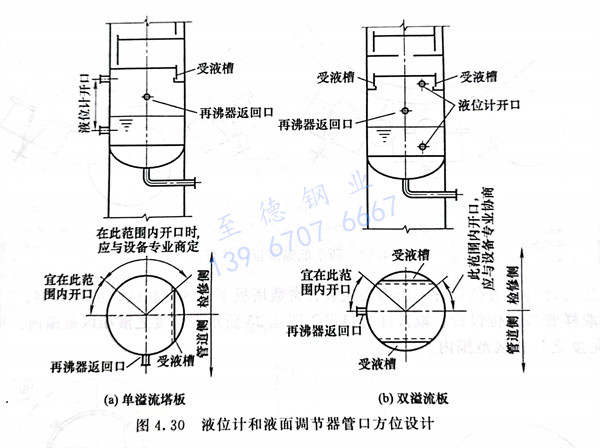

   d. 液(ye)位調節器(qi)最(zui)適宜的位置，是(shi)在(zai)檢查液(ye)位調節器(qi)時(shi)(shi)，可以看到液(ye)位計的地方，并應考慮由于(yu)液(ye)相進(jin)料影響的液(ye)位波動(dong)。當(dang)設(she)置的擋(dang)板不能避免液(ye)位波動(dong)時(shi)(shi)，應與設(she)備專業(ye)協商解(jie)決液(ye)位計的方位，取決于(yu)受液(ye)槽與再沸器(qi)返回口(kou)間的關系(xi)，如圖4.30所示。

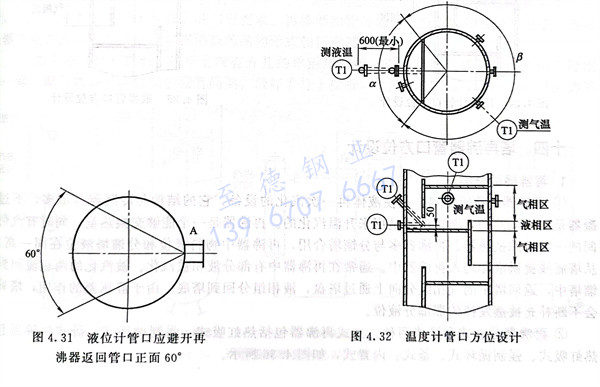

   e. 為(wei)使(shi)液位(wei)計(ji)(ji)指示準確，管(guan)(guan)口(kou)應避(bi)開再沸(fei)器返回(hui)管(guan)(guan)口(kou)正(zheng)面60°角范圍內(nei)，見圖4.31，管(guan)(guan)口(kou)A為(wei)再沸(fei)器返回(hui)管(guan)(guan)口(kou)，在這個管(guan)(guan)口(kou)正(zheng)面60°的(de)范圍內(nei)，不布置(zhi)液位(wei)計(ji)(ji)管(guan)(guan)口(kou)。若在液位(wei)計(ji)(ji)接口(kou)處(chu)設有(you)擋板，則可不受上述范圍限制。液位(wei)計(ji)(ji)不安裝在塔平(ping)臺(tai)入口(kou)處(chu)，以免堵(du)塞(sai)通道，最(zui)好(hao)位(wei)于平(ping)臺(tai)端部(bu)。

4. 溫度計(ji)管(guan)口方位設計(ji)

   a. 測(ce)(ce)液溫(wen)(wen)：通常由降流(liu)板側插入(ru)液相區(qu)(qu)，如圖(tu)4.32所示，大約高(gao)(gao)出(chu)塔板50mm處，不宜高(gao)(gao)出(chu)100mm。測(ce)(ce)氣溫(wen)(wen)：置于氣相區(qu)(qu)，如圖(tu)4.32所示。溫(wen)(wen)度計套(tao)管伸(shen)入(ru)塔內(nei)需(xu)檢(jian)查是(shi)否(fou)與降流(liu)板式凸出(chu)物內(nei)件(jian)相撞，且要考慮(lv)其插入(ru)或抽出(chu)空間，并注意避(bi)免妨礙人(ren)孔的通道。抽出(chu)空間最小為(wei)600mm。

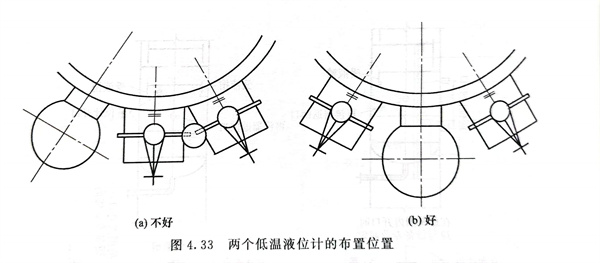

   b. 兩個低溫液位計不要靠在一(yi)起，防止“冷橋”產生和結(jie)霜，如圖(tu)4.33所示。

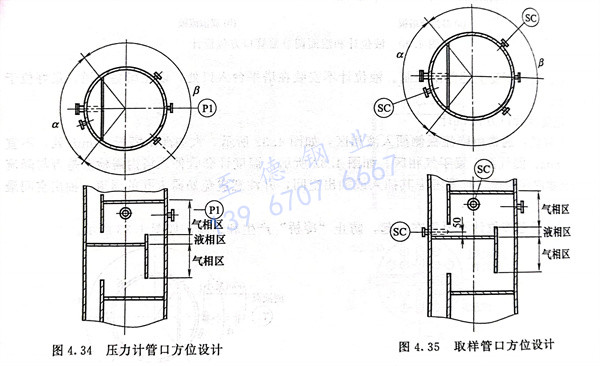

5. 壓力(li)(li)計管口方位設計。壓力(li)(li)表應裝在(zai)奇數塔(ta)板(ban)下面的氣(qi)相(xiang)區(qu)，見(jian)圖4.34。

6. 取樣(yang)(yang)管(guan)口方位設計。取液樣(yang)(yang)管(guan)口設于(yu)圖4.35所(suo)示α角度之液相區范圍內。取氣樣(yang)(yang)管(guan)口設于(yu)β角度之氣相區范圍內。
