根(gen)據鋼管(guan)(guan)(guan)生產工藝(yi)的(de)(de)特點,鋼管(guan)(guan)(guan)產品是按外徑和壁厚系列組織的(de)(de)。目前世界各(ge)(ge)國的(de)(de)鋼管(guan)(guan)(guan)尺寸系列尚不統一,各(ge)(ge)國都(dou)有各(ge)(ge)自的(de)(de)鋼管(guan)(guan)(guan)尺寸系列標準。
1. 國外鋼管的外徑系列
在國(guo)際上(shang)(shang)比較廣(guang)泛應用的(de)鋼管(guan)標準有美(mei)(mei)國(guo)的(de)ASME B36.1、德國(guo)的(de)DIN2448、英國(guo)的(de)BS3600和國(guo)際標準化組(zu)織的(de)ISO4200等標準。在日(ri)本雖(sui)然有JIS標準,但是(shi)為(wei)了進入國(guo)際市(shi)場,也按上(shang)(shang)述的(de)美(mei)(mei)國(guo)、英國(guo)、德國(guo)的(de)標準生產(chan)鋼管(guan)。
2. 鋼管外(wai)徑采用的單位
在(zai)世界(jie)各(ge)國(guo)(guo)的(de)鋼管(guan)外徑(jing)尺(chi)寸系列中,我國(guo)(guo)、日本、德國(guo)(guo)和國(guo)(guo)際標準化組織等用mm表(biao)示外徑(jing)尺(chi)寸,美國(guo)(guo)則(ze)有公制和英制兩種表(biao)示方法,分別(bie)用mm和in(")表(biao)示外徑(jing)尺(chi)寸。例如,按JIS標準1B(25mm)的(de)鋼管(guan)外徑(jing)為(wei)34mm,而美國(guo)(guo)1in的(de)鋼管(guan)外徑(jing)為(wei)33.4mm(或1.31”)。
3. 不同(tong)系列鋼管(guan)外徑的(de)一致(zhi)性
①. 國外(wai)(wai)(wai)鋼管外(wai)(wai)(wai)徑(jing)(jing)尺寸雖不(bu)(bu)完全(quan)相(xiang)同,但(dan)當公(gong)稱(cheng)直徑(jing)(jing)<14in時,除(chu)少數幾個外(wai)(wai)(wai)徑(jing)(jing)差別(bie)較大(da)外(wai)(wai)(wai)其(qi)余公(gong)稱(cheng)直徑(jing)(jing)鋼管的外(wai)(wai)(wai)徑(jing)(jing)尺寸差別(bie)很(hen)小,不(bu)(bu)影響互換性。從14in開(kai)始,鋼管外(wai)(wai)(wai)徑(jing)(jing)等(deng)于公(gong)稱(cheng)直徑(jing)(jing)。例如公(gong)稱(cheng)直徑(jing)(jing)14in其(qi)外(wai)(wai)(wai)徑(jing)(jing)為14in或355.6(14×25.4mm)。
②. GB/T 8163《輸送流體用無縫鋼(gang)管(guan)》的外徑尺(chi)(chi)寸相同(tong),是一個密集尺(chi)(chi)寸系列,(從(cong)φ6mm~φ630mm)。當DN≤250mm時(shi)與國外標準(zhun)的外徑尺(chi)(chi)寸(除DN100、DN150外)基(ji)本相同(tong),可以(yi)互(hu)換。但從(cong)DN300mm開始(shi),鋼(gang)管(guan)外徑尺(chi)(chi)寸差(cha)別較大。
③. 我國焊接鋼(gang)管的外徑(jing)從(cong)ф323.9mm至(zhi)2220mm是按 GB/T 9711.1《石油天(tian)然氣輸(shu)送用鋼(gang)管交(jiao)貨技術條(tiao)件一A級(ji)鋼(gang)管》規定(ding)生(sheng)產的,其外徑(jing)尺寸與ISO標(biao)準(zhun)一致;從(cong)φ10mm至(zhi)φ165mm焊接鋼(gang)管的外徑(jing)是按GB/T 3092標(biao)準(zhun)規定(ding)生(sheng)產的。

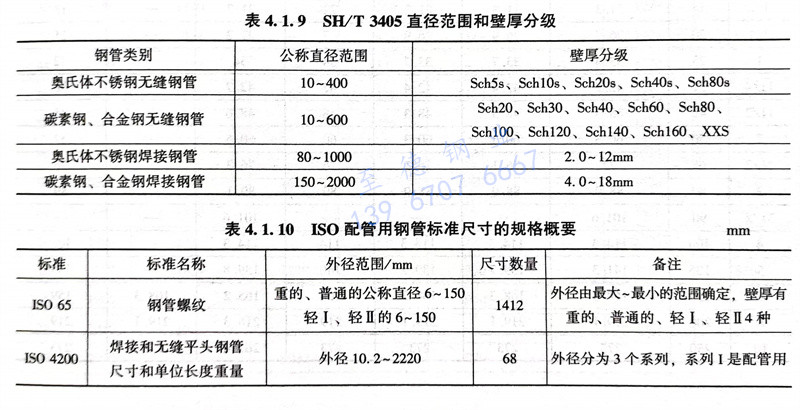

④. 目(mu)前(qian)在我國現行標(biao)準中,對于(yu)同一公稱直徑(jing)(jing)的(de)鋼管(guan)外(wai)(wai)徑(jing)(jing)尺(chi)寸(cun)還(huan)不統一。SH/T 3405《石油化(hua)工企業鋼管(guan)尺(chi)寸(cun)系列》規(gui)定(ding)的(de)鋼管(guan)外(wai)(wai)徑(jing)(jing)系列(DN300的(de)外(wai)(wai)徑(jing)(jing)除外(wai)(wai))與ISO4200標(biao)準基本一致(SH/T3405的(de)外(wai)(wai)徑(jing)(jing)為(wei)整數(shu),ISO的(de)外(wai)(wai)徑(jing)(jing)帶小數(shu);DN300的(de)外(wai)(wai)徑(jing)(jing)SH/T3405為(wei)325mm,ISO為(wei)323.9mm)。當DN≤1100mm時,它能與ASME B36.10/36.9標(biao)準配套使用。SH/T 3405 直徑(jing)(jing)范(fan)圍和(he)壁厚分(fen)級見(jian)表4.1.9。
⑤. 國(guo)際標準(zhun)化組織(ISO)統一制訂(ding)了世(shi)界(jie)通用(yong)(yong)的(de)鋼管(guan)標準(zhun)外徑。其(qi)中ISO 65是以(yi)英(ying)國(guo)的(de)BS 1387為基礎制訂(ding)的(de)。ISO 3183長輸(shu)管(guan)線,參考了世(shi)界(jie)上普遍采(cai)用(yong)(yong)的(de)美國(guo)API5L標準(zhun)的(de)外徑。DIN 4200經(jing)過(guo)ISO成員國(guo)投票通過(guo)被(bei)采(cai)用(yong)(yong)到ISO標準(zhun)中作(zuo)為ISO 4200的(de)基礎。見表4.1.10。
4. 管子外徑采(cai)購要求。
①. 如果按照美標管(guan)(guan)子外徑(jing)(jing)設計(ji)和提出采(cai)購(gou)要求,碳(tan)鋼(gang)(gang)無(wu)縫管(guan)(guan)以及焊接鋼(gang)(gang)管(guan)(guan)的外徑(jing)(jing)可按ASME B36.10M的要求,不銹鋼(gang)(gang)管(guan)(guan)的外徑(jing)(jing)應(ying)符合ASME B36.19M的要求。
②. 管子應按(an)照(zhao)指(zhi)定(ding)的(de)外徑供貨,允差(cha)[管端(100mm以內)最大外徑與最小外徑之差(cha)]為±0.5%的(de)指(zhi)定(ding)外徑。
③. 管子的(de)任何截面的(de)橢(tuo)圓度(du)不(bu)得超過公稱直徑(jing)的(de)1%。某工(gong)程采購DN2000的(de)管子到施工(gong)現場(chang),發現擬(ni)焊(han)接(jie)連接(jie)的(de)兩個(ge)管子管口橢(tuo)圓度(du)差別較大(da),無(wu)法對(dui)縫焊(han)接(jie)。因(yin)此在(zai)設計時需提出橢(tuo)圓度(du)要(yao)求。
