橡(xiang)(xiang)(xiang)膠(jiao)是(shi)一種良好的(de)耐(nai)(nai)酸又耐(nai)(nai)堿的(de)非(fei)金屬防腐蝕(shi)(shi)材料，特別(bie)對氫氟酸有很(hen)好的(de)耐(nai)(nai)蝕(shi)(shi)性。橡(xiang)(xiang)(xiang)膠(jiao)分天(tian)然橡(xiang)(xiang)(xiang)膠(jiao)和(he)合成(cheng)橡(xiang)(xiang)(xiang)膠(jiao)二大類。用于化工防腐蝕(shi)(shi)襯里，以天(tian)然橡(xiang)(xiang)(xiang)膠(jiao)為多，經過硫化處理(li)而成(cheng)，具(ju)有一定的(de)耐(nai)(nai)熱性能(neng)、機械強度和(he)耐(nai)(nai)蝕(shi)(shi)性能(neng)。它(ta)可分為軟(ruan)橡(xiang)(xiang)(xiang)膠(jiao)、半硬橡(xiang)(xiang)(xiang)膠(jiao)和(he)硬橡(xiang)(xiang)(xiang)膠(jiao)三種。見(jian)表4.4.3。

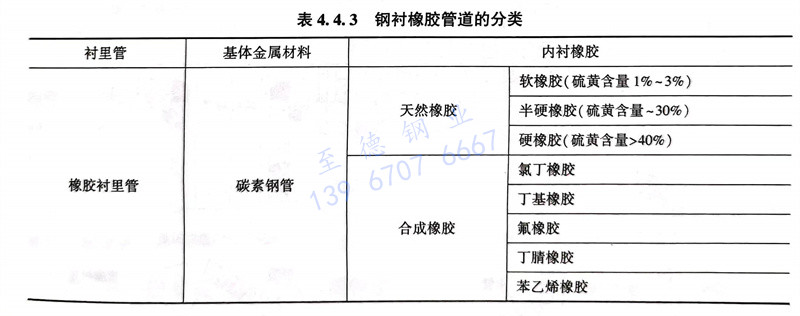

  表4.4.3 鋼襯橡膠管道的(de)分類

 1. 橡膠(jiao)襯里層的選擇(ze)原則，主要應考慮腐蝕介(jie)質的特(te)性、操作條(tiao)件(jian)及具體施工的可能性。

     ①. 介質腐蝕(shi)性強(qiang)，但溫度變化(hua)不大，無機械振動的(de)管道(dao)、管件，宜用1～2層硬橡膠(jiao)，總厚度約(yue)為3～6mm。

    ②. 對于腐(fu)蝕性氣體(ti)，為(wei)了避(bi)免(mian)氣體(ti)的擴散滲透作用，用二層硬橡膠襯(chen)里為(wei)宜。

    ③. 凡介質含有固(gu)體懸浮物，需考慮耐磨性(xing)時，可采(cai)用厚(hou)2mm硬橡膠作底(di)層(ceng)，再(zai)襯(chen)貼所需厚(hou)度軟橡膠作面層(ceng)。

    ④. 管道、設備外表面(mian)可能經受(shou)撞擊時，可采用軟橡膠(jiao)作底層，半硬橡膠(jiao)作面(mian)層。

    ⑤. 在真空條件(jian)下，一般不采用軟橡膠作底層(ceng)。

    ⑥. 在有劇(ju)烈振(zhen)動的(de)場合，不能使(shi)用橡膠襯里。

    ⑦. 在同(tong)(tong)一管件、設(she)備上，不(bu)能同(tong)(tong)時用硫化條件不(bu)同(tong)(tong)的(de)兩種硬橡(xiang)(xiang)膠或軟橡(xiang)(xiang)膠進行橡(xiang)(xiang)膠襯(chen)里。

 2. 橡膠(jiao)襯(chen)里管道(dao)的(de)使(shi)用范(fan)圍(wei)：

   ①. 使用溫度。

      a. 硬(ying)橡膠(jiao)(jiao)(jiao)襯(chen)里(li)長期使用(yong)溫度為0～65℃，短(duan)時(shi)間加(jia)(jia)熱(re)允許提高至80℃；半(ban)硬(ying)橡膠(jiao)(jiao)(jiao)、軟橡膠(jiao)(jiao)(jiao)及硬(ying)橡膠(jiao)(jiao)(jiao)復合襯(chen)里(li)的使用(yong)溫度為-25～75℃，軟橡膠(jiao)(jiao)(jiao)襯(chen)里(li)短(duan)時(shi)間加(jia)(jia)熱(re)允許提高至100℃。

      b. 根據目前資源，天然橡(xiang)(xiang)膠、順(shun)丁(ding)橡(xiang)(xiang)膠、丁(ding)基橡(xiang)(xiang)膠等作(zuo)軟(ruan)橡(xiang)(xiang)膠襯里(li)(li)，使(shi)用溫(wen)度約為-60～＋65℃；丁(ding)腈橡(xiang)(xiang)膠、丁(ding)苯橡(xiang)(xiang)膠、乙(yi)丙橡(xiang)(xiang)膠等也可在-30～＋50℃的情況下作(zuo)襯里(li)(li)使(shi)用。

      c. 橡(xiang)膠(jiao)(jiao)的使用(yong)(yong)壽命與使用(yong)(yong)溫(wen)度有關，溫(wen)度過高，會加(jia)速(su)橡(xiang)膠(jiao)(jiao)的老化，破壞橡(xiang)膠(jiao)(jiao)與金屬間(jian)的結(jie)合力，導(dao)致(zhi)脫落；溫(wen)度過低(di)，橡(xiang)膠(jiao)(jiao)會失去彈(dan)性（橡(xiang)膠(jiao)(jiao)的膨(peng)脹系數比金屬大三倍）。由于兩種(zhong)基(ji)材收縮不一，導(dao)致(zhi)應力集中而拉裂(lie)橡(xiang)膠(jiao)(jiao)層(ceng)。由于軟橡(xiang)膠(jiao)(jiao)的彈(dan)性比硬橡(xiang)膠(jiao)(jiao)好，故它的耐寒(han)性亦較(jiao)好。

   ②. 使(shi)用壓(ya)力

      一般用(yong)于壓力低(di)于0.6MPa，真(zhen)空度(du)不大于80kPa。橡膠襯里的(de)管(guan)件(jian)有彎頭、三通(tong)、四通(tong)等(deng)。襯膠管(guan)子與(yu)管(guan)件(jian)均應用(yong)焊接法蘭(lan)連接。

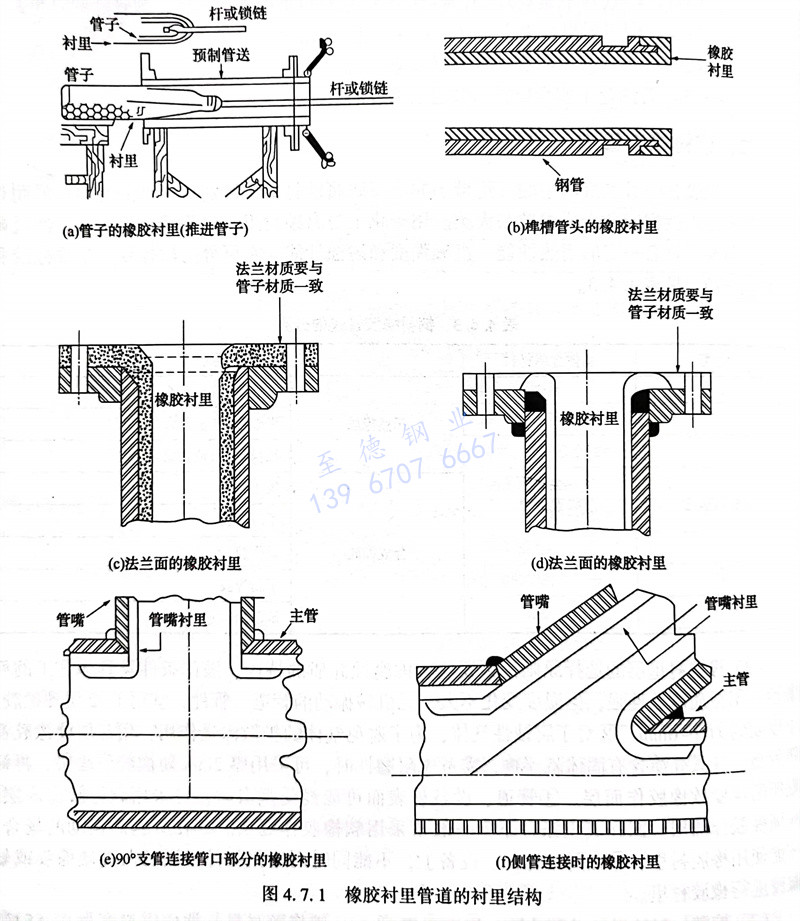

   ③. 橡膠襯里(li)管道的襯里(li)結構，見圖4.7.1。
