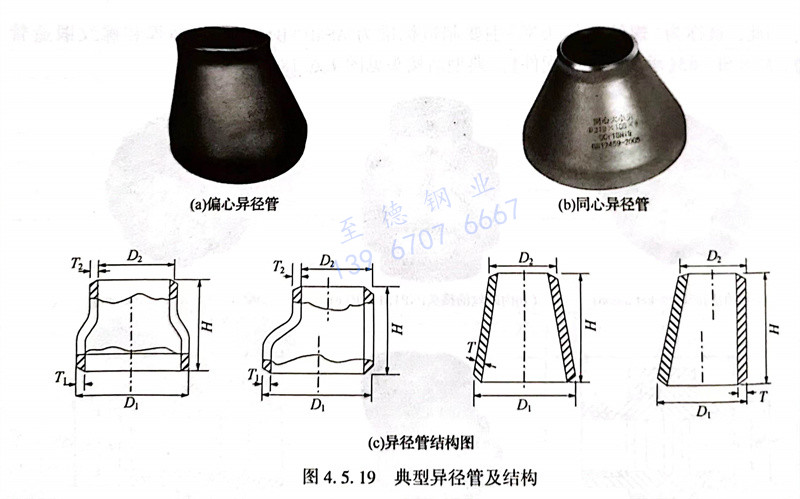

異徑管又稱大小頭,用于兩種不同管徑的連接,分為同心異徑管(同心大小頭)(concentric reducer)和偏心異徑管(偏心大小頭)(eccentric reducer)。典型異徑管見圖4.5.19。
1. 生產工藝:
①. 異徑管(guan)(guan)(guan)的質量(liang)應符合(he)現行國家標(biao)(biao)準GB/T 12459《鋼(gang)制(zhi)對(dui)焊無(wu)縫管(guan)(guan)(guan)件(jian)》及GB/T 13401《鋼(gang)板制(zhi)對(dui)焊管(guan)(guan)(guan)件(jian)》的規定。異徑管(guan)(guan)(guan)的材質執(zhi)行SY/T 5037、GB/T 9711、GB/T 8163、ASTM A106/A53 GRB,API 5L、ASTM A105、ASTM A234、DIN德國標(biao)(biao)準及客戶要求標(biao)(biao)準。
②. 無縫異徑(jing)(jing)管(guan)的制(zhi)作:異徑(jing)(jing)管(guan)(大(da)小(xiao)頭(tou))是用于管(guan)道變徑(jing)(jing)處的一(yi)種管(guan)件。通常采(cai)用的成(cheng)(cheng)形工(gong)藝(yi)為縮(suo)徑(jing)(jing)壓(ya)(ya)制(zhi)、擴(kuo)徑(jing)(jing)壓(ya)(ya)制(zhi)或縮(suo)徑(jing)(jing)加(jia)擴(kuo)徑(jing)(jing)壓(ya)(ya)制(zhi),對某些規(gui)格的異徑(jing)(jing)管(guan)也可采(cai)用沖壓(ya)(ya)成(cheng)(cheng)形。縮(suo)徑(jing)(jing)/擴(kuo)徑(jing)(jing)成(cheng)(cheng)形異徑(jing)(jing)管(guan)的縮(suo)徑(jing)(jing)成(cheng)(cheng)形工(gong)藝(yi)是將與異徑(jing)(jing)管(guan)大(da)端直徑(jing)(jing)相等(deng)的管(guan)坯(pi)放入(ru)成(cheng)(cheng)形模中(zhong),通過沿管(guan)坯(pi)軸向方(fang)向的壓(ya)(ya)制(zhi),使金屬沿模腔運動并收縮(suo)成(cheng)(cheng)形。根據異徑(jing)(jing)管(guan)變徑(jing)(jing)的大(da)小(xiao),分(fen)為一(yi)次壓(ya)(ya)制(zhi)成(cheng)(cheng)形或多(duo)次壓(ya)(ya)制(zhi)成(cheng)(cheng)形。

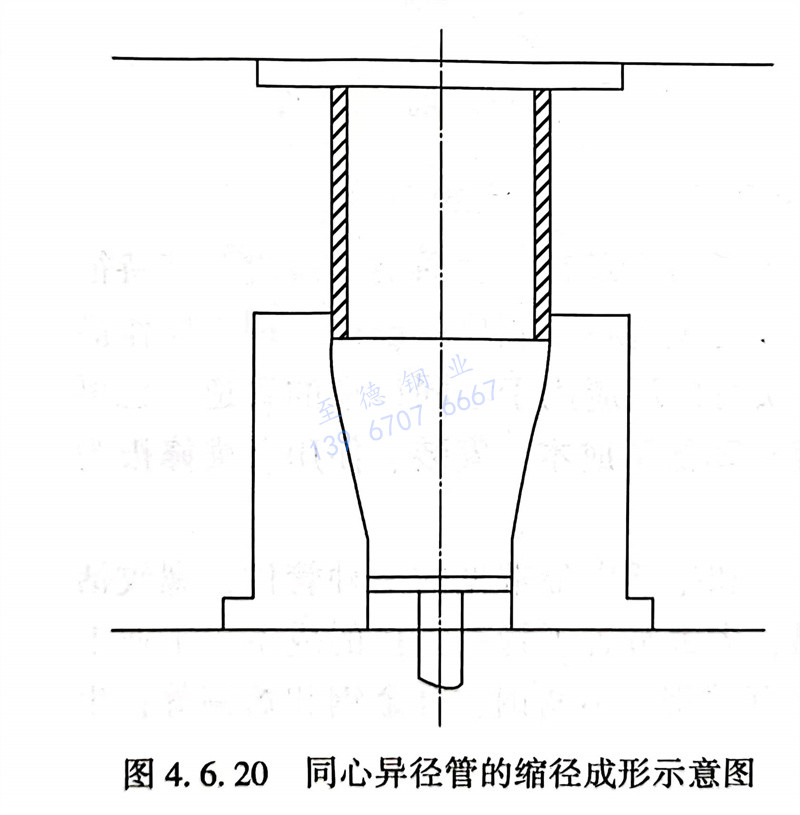

圖4.5.20為同心異徑(jing)管的(de)縮徑(jing)成(cheng)形示意(yi)圖。
a. 擴徑(jing)成(cheng)形是采用(yong)(yong)小(xiao)于異徑(jing)管大端直徑(jing)的(de)(de)管坯(pi),用(yong)(yong)內沖(chong)模(mo)沿管坯(pi)內徑(jing)擴徑(jing)成(cheng)形。擴徑(jing)工(gong)藝主要解決變(bian)(bian)徑(jing)偏大的(de)(de)異徑(jing)管不(bu)易通過(guo)縮徑(jing)成(cheng)形的(de)(de)問題,有時(shi)根據材料(liao)和產品成(cheng)形需(xu)要,將擴徑(jing)與縮徑(jing)的(de)(de)方法合并使用(yong)(yong)。在縮徑(jing)或(huo)擴徑(jing)變(bian)(bian)形壓制過(guo)程中,根據不(bu)同材料(liao)和變(bian)(bian)徑(jing)情(qing)況,確定采用(yong)(yong)冷壓或(huo)熱壓。通常情(qing)況下,盡(jin)量(liang)采用(yong)(yong)冷壓,但對多次(ci)變(bian)(bian)徑(jing)而引(yin)起嚴重(zhong)的(de)(de)加(jia)工(gong)硬化(hua)的(de)(de)情(qing)況、壁厚偏厚的(de)(de)情(qing)況或(huo)合金鋼的(de)(de)材料(liao)宜采用(yong)(yong)熱壓。
b. 沖(chong)(chong)壓(ya)成形。除使(shi)用(yong)(yong)鋼管為原料(liao)(liao)生(sheng)產異徑(jing)管外(wai),對部分(fen)規格的異徑(jing)管還(huan)可(ke)用(yong)(yong)鋼板采用(yong)(yong)沖(chong)(chong)壓(ya)成形工藝進行生(sheng)產。拉伸(shen)所使(shi)用(yong)(yong)的沖(chong)(chong)模形狀參照異徑(jing)管內表面尺寸設計,用(yong)(yong)沖(chong)(chong)模將(jiang)下料(liao)(liao)后的鋼板沖(chong)(chong)壓(ya)拉伸(shen)成形。
2. 異(yi)徑管(guan)的選用(yong):
①. 相對于支(zhi)管(guan)(guan)連(lian)接件而言,異(yi)(yi)徑(jing)管(guan)(guan)的(de)(de)(de)選擇(ze)就沒(mei)有(you)那么復雜了。同樣根據等強(qiang)度的(de)(de)(de)原則,異(yi)(yi)徑(jing)管(guan)(guan)應(ying)(ying)采用與所連(lian)接的(de)(de)(de)管(guan)(guan)子(zi)相同的(de)(de)(de)管(guan)(guan)子(zi)表(biao)號(hao)。是(shi)選擇(ze)同心異(yi)(yi)徑(jing)管(guan)(guan)還(huan)是(shi)偏(pian)心異(yi)(yi)徑(jing)管(guan)(guan),應(ying)(ying)根據工藝(yi)流程(cheng)和配(pei)管(guan)(guan)布置(zhi)的(de)(de)(de)要(yao)求而定(ding)。
②. 通(tong)常情況下,對于DN≥50mm的(de)管(guan)道(dao)上的(de)異徑(jing)管(guan),多(duo)采(cai)(cai)用對焊(han)異徑(jing)管(guan),而(er)對于DN≤40mm的(de)管(guan)道(dao),則采(cai)(cai)用承插(cha)焊(han)異徑(jing)管(guan)箍。但對于鍍鋅管(guan)道(dao)上的(de)異徑(jing)管(guan)則要采(cai)(cai)用螺(luo)紋連接形式(shi)。
3. 異(yi)徑管(guan)件公稱通徑的表(biao)示方法(fa):
對于(yu)異徑(jing)(jing)彎頭和(he)異徑(jing)(jing)雙(shuang)接口管箍,首先給出大端(duan)的(de)公(gong)稱(cheng)通徑(jing)(jing),然(ran)后為(wei)小端(duan)的(de)公(gong)稱(cheng)通徑(jing)(jing)。
4. 異徑管壁厚(hou)的表示:
①. 綜合材料表(biao)(biao)(material bulk list)的(de)(de)時候,常發現有些設計人員對(dui)于(yu)異徑管(guan)的(de)(de)壁厚不(bu)表(biao)(biao)示出(chu)來。比(bi)如異徑管(guan)100×50,表(biao)(biao)示一下標(biao)準號GB 12459,材料20#,壁厚一般不(bu)表(biao)(biao)示。開(kai)材料的(de)(de)時候不(bu)表(biao)(biao)示壁厚是錯誤的(de)(de)做法(fa),這(zhe)樣的(de)(de)材料表(biao)(biao)無法(fa)定貨。
②. 但對(dui)于(yu)如何表達異(yi)徑(jing)管的壁厚:
a. 如有異徑管DN100和DN50,則各取各自的管道壁厚;如DN100為Sch20,50為Sch40,則可表示為100×50(Sch20×Sch40)。這樣的話兩段壁厚等級是不一樣的。
b. 如果是取(qu)兩者壁厚(hou)較厚(hou)的一種(zhong),統(tong)一取(qu)Sch40。異徑(jing)管(guan)(guan)大小端壁厚(hou)是與(yu)相(xiang)同表(biao)(biao)號(hao)(Sch)下管(guan)(guan)道的壁厚(hou)相(xiang)對(dui)應的,采用(yong)與(yu)管(guan)(guan)道統(tong)一的表(biao)(biao)號(hao)即可。選用(yong)異徑(jing)管(guan)(guan)時按高表(biao)(biao)號(hao)管(guan)(guan)道選取(qu),即選用(yong)Sch40。
c. 至于該異徑管兩端管口不一樣厚,沒有任何必要去操心,這是制造廠的事,他們在生產過程中就是按照這個條件去加工管件的。表示該異徑管的方法:RC表示同心,RE表示偏心,(RC)DN100×50 20# GB/T 8163 BW GB/T 12459(B系列)SCH20(L)×SCH40(S)。
③. 同(tong)心/偏心異(yi)徑(jing)管(guan)的材料描述:大端(duan)公稱直徑(jing)x小端(duan)公稱直徑(jing),材料,標準(zhun)號,連接(jie)方式,系列(lie)號,大端(duan)管(guan)子表號x小端(duan)管(guan)子表號。

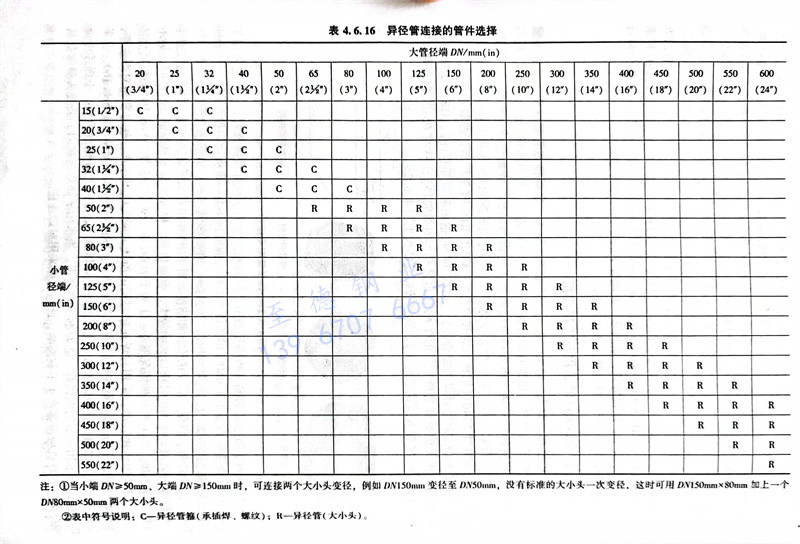

5. 異徑管連接的管件選擇見表4.6.16。
