乙烯、LNG等低溫(wen)罐(guan)(guan)，有(you)地(di)(di)上式(shi)(shi)(shi)（基(ji)礎平板(ban)貼地(di)(di)式(shi)(shi)(shi)和(he)基(ji)礎平板(ban)架空式(shi)(shi)(shi)）、地(di)(di)下(xia)式(shi)(shi)(shi)（半地(di)(di)下(xia)式(shi)(shi)(shi)和(he)地(di)(di)下(xia)式(shi)(shi)(shi)），有(you)鋼板(ban)金屬、混(hun)凝土、薄膜等材料(liao)儲(chu)(chu)罐(guan)(guan)，有(you)單(dan)包(bao)容儲(chu)(chu)罐(guan)(guan)、雙包(bao)容儲(chu)(chu)罐(guan)(guan)、全(quan)包(bao)容儲(chu)(chu)罐(guan)(guan)。低溫(wen)罐(guan)(guan)的(de)布置要點如下(xia)。
1. 防火間距
低溫罐的布置間(jian)距在國內應遵循《石油化(hua)工企業設(she)計防火標準(zhun)》GB50160、《石油天然氣工程設(she)計防火規(gui)范》GB50183等規(gui)范的要(yao)求(qiu)，在美國等一(yi)些國家可(ke)遵循NFPA 30《易燃可(ke)燃液體(ti)規(gui)范》、NFPA 59A《液化(hua)天然氣（LNG）生產(chan)、儲存(cun)和(he)裝運標準(zhun)》等規(gui)范的要(yao)求(qiu)。
例如，根據(ju)GB50183要求：
①. LNG儲(chu)罐(guan)外壁與(yu)周(zhou)邊100人(ren)(ren)以上的(de)居住區、村鎮、公共(gong)福利設(she)施等的(de)防火間(jian)距(ju)不(bu)應小(xiao)(xiao)于120m，與(yu)100人(ren)(ren)以下(xia)的(de)散居房屋(wu)的(de)防火間(jian)距(ju)不(bu)應小(xiao)(xiao)于90m，與(yu)相(xiang)鄰(lin)的(de)廠礦企(qi)業的(de)防火間(jian)距(ju)不(bu)應小(xiao)(xiao)于120m；
②. 圍堰區邊(bian)沿至建筑物的最(zui)小(xiao)距離為儲罐(guan)直(zhi)徑的0.7倍(bei)，且不小(xiao)于30m；
③. 與(yu)企(qi)業外部(bu)防護對(dui)象的防火(huo)距離，從儲罐外壁為起(qi)點計算，與(yu)企(qi)業內部(bu)防護對(dui)象的防火(huo)距離，從圍堰邊(bian)沿為起(qi)點計算。
2. 低溫(wen)罐圍堰
據(ju)《石油天(tian)然(ran)氣(qi)工程設計防(fang)(fang)火(huo)規(gui)范》GB50183的(de)規(gui)定，儲(chu)罐(guan)(guan)至圍(wei)堰(yan)(yan)最(zui)(zui)近邊沿的(de)距離，應為儲(chu)罐(guan)(guan)最(zui)(zui)高(gao)液位高(gao)度(du)加上儲(chu)罐(guan)(guan)氣(qi)相空間壓(ya)力(li)的(de)當量壓(ya)頭之和與(yu)(yu)圍(wei)堰(yan)(yan)高(gao)度(du)之差，圍(wei)堰(yan)(yan)區(qu)內的(de)有效容積應不小(xiao)于(yu)罐(guan)(guan)組內一個(ge)最(zui)(zui)大儲(chu)罐(guan)(guan)的(de)容積。儲(chu)罐(guan)(guan)圍(wei)堰(yan)(yan)的(de)尺寸與(yu)(yu)儲(chu)罐(guan)(guan)的(de)大小(xiao)、操(cao)作(zuo)(zuo)壓(ya)力(li)等密切相關(guan)。增加圍(wei)堰(yan)(yan)高(gao)度(du)有利于(yu)減小(xiao)圍(wei)堰(yan)(yan)尺寸，但是，圍(wei)堰(yan)(yan)太(tai)高(gao)，會影(ying)響(xiang)操(cao)作(zuo)(zuo)人員(yuan)、消防(fang)(fang)人員(yuan)的(de)操(cao)作(zuo)(zuo)，國內規(gui)范規(gui)定圍(wei)堰(yan)(yan)（防(fang)(fang)火(huo)堤）外(wai)側高(gao)度(du)不應大于(yu)2.2m。
防火堤(di)的布置(zhi)見(jian)本章和(he)《工業管道配管設(she)計(ji)與工程應用》內(nei)關于防火堤(di)設(she)計(ji)的詳細講述。《石油庫(ku)設(she)計(ji)規范(fan)》GB50074規定罐組(zu)防火堤(di)高出消防道路的高度按照不應超過3.2m設(she)計(ji)。
3. 低溫罐泵

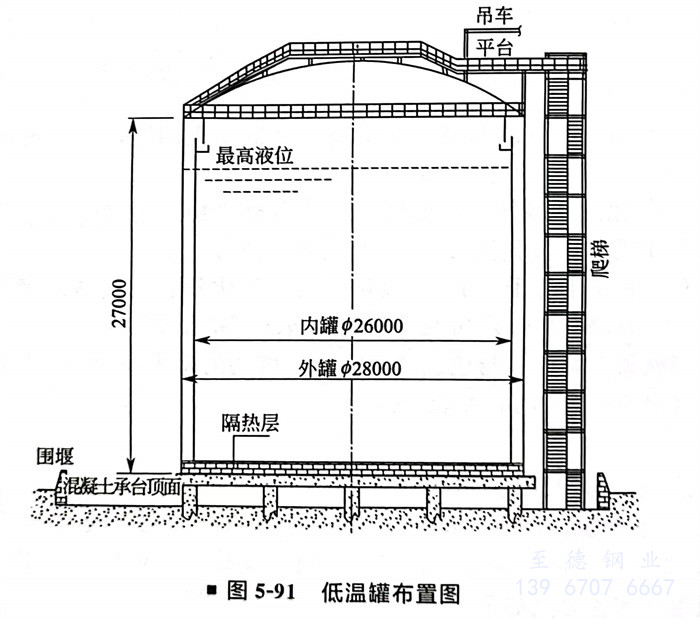

低溫罐(guan)泵(beng)承擔功能：灌裝(zhuang)槽車(che)功能，向運輸(shu)(shu)船輸(shu)(shu)送物(wu)料，將(jiang)低溫物(wu)料輸(shu)(shu)送至下(xia)游(you)的(de)(de)汽化器(qi)中(zhong)，經(jing)加(jia)熱汽化送至下(xia)游(you)用戶(hu)。泵(beng)為(wei)立式結構、可移動式，采(cai)用潛液電(dian)機，電(dian)機和泵(beng)共軸，為(wei)整體(ti)鍛造，無(wu)聯(lian)軸器(qi)。泵(beng)安裝(zhuang)在泵(beng)井內，底(di)部(bu)配(pei)有專(zhuan)用底(di)閥，作為(wei)泵(beng)的(de)(de)吸入口。泵(beng)的(de)(de)安裝(zhuang)檢(jian)修需要采(cai)用電(dian)動葫蘆，將(jiang)泵(beng)從地面吊(diao)至大罐(guan)頂部(bu)，并平移到泵(beng)井入口位置(zhi)，再緩慢下(xia)降(jiang)至泵(beng)井底(di)部(bu)。見圖(tu)(tu)5-91低溫罐(guan)布置(zhi)圖(tu)(tu)。
