裝置內構筑物包(bao)括管(guan)架（包(bao)括管(guan)廊(lang)）、框(kuang)架、平臺梯子(zi)、放空煙囪、防火墻、管(guan)溝(gou)、圍堰等。
一、框架的布(bu)置
1. 框架的類(lei)型
框(kuang)(kuang)架(jia)(jia)按設(she)備布(bu)(bu)置(zhi)(zhi)需要可(ke)(ke)以和管(guan)廊結(jie)合在一(yi)起布(bu)(bu)置(zhi)(zhi)，如管(guan)廊下布(bu)(bu)置(zhi)(zhi)機(ji)、泵(beng)，管(guan)廊的管(guan)道在泵(beng)的上(shang)方，管(guan)道上(shang)方第一(yi)層(ceng)框(kuang)(kuang)架(jia)(jia)布(bu)(bu)置(zhi)(zhi)高位容器(qi)(qi)，第二層(ceng)布(bu)(bu)置(zhi)(zhi)冷卻器(qi)(qi)和換熱器(qi)(qi)，最上(shang)一(yi)層(ceng)布(bu)(bu)置(zhi)(zhi)空冷器(qi)(qi)或冷凝冷卻器(qi)(qi)。框(kuang)(kuang)架(jia)(jia)也(ye)可(ke)(ke)以獨(du)立布(bu)(bu)置(zhi)(zhi)。根據各類設(she)備要求設(she)置(zhi)(zhi)，如塔框(kuang)(kuang)架(jia)(jia)、反應器(qi)(qi)框(kuang)(kuang)架(jia)(jia)、換熱設(she)備和容器(qi)(qi)框(kuang)(kuang)架(jia)(jia)等。
2. 框架的結構尺寸
框(kuang)架(jia)(jia)的(de)結構(gou)尺寸(cun)(cun)，按(an)設(she)(she)(she)備(bei)的(de)不同(tong)要(yao)求(qiu)(qiu)確定，在(zai)管廊附近的(de)框(kuang)架(jia)(jia)，其(qi)柱(zhu)(zhu)距與管廊柱(zhu)(zhu)距對(dui)齊為宜，一般為6m。框(kuang)架(jia)(jia)跨度隨架(jia)(jia)空設(she)(she)(she)備(bei)要(yao)求(qiu)(qiu)不同(tong)而(er)異。框(kuang)架(jia)(jia)的(de)高度應滿足設(she)(she)(she)備(bei)的(de)工藝操作、設(she)(she)(she)備(bei)的(de)安裝檢修(xiu)和敷設(she)(she)(she)管道的(de)要(yao)求(qiu)(qiu)。框(kuang)架(jia)(jia)的(de)層(ceng)(ceng)高按(an)最大設(she)(she)(she)備(bei)要(yao)求(qiu)(qiu)確定，但(dan)在(zai)布置設(she)(she)(she)備(bei)時盡可能將尺寸(cun)(cun)相(xiang)近的(de)設(she)(she)(she)備(bei)布置在(zai)同(tong)一層(ceng)(ceng)框(kuang)架(jia)(jia)上，而(er)且(qie)要(yao)考慮(lv)設(she)(she)(she)備(bei)支座梁的(de)位置，使其(qi)經濟合理(li)。
二、平臺(tai)梯子的布置
1. 平臺(tai)梯子設置位置
①. 在(zai)需(xu)(xu)要(yao)操作和(he)經常(chang)維修的(de)場所應設(she)置(zhi)(zhi)平臺和(he)梯(ti)子，并按(an)防火要(yao)求設(she)置(zhi)(zhi)安(an)全(quan)梯(ti)。在(zai)設(she)備和(he)管(guan)(guan)道(dao)上，操作中(zhong)需(xu)(xu)要(yao)維修、檢(jian)查、調節(jie)(jie)和(he)觀察的(de)地方，如人孔(kong)、手(shou)孔(kong)、塔(ta)、容器(qi)管(guan)(guan)口法蘭、調節(jie)(jie)閥(fa)、安(an)全(quan)閥(fa)、取(qu)樣點、流量孔(kong)板、液面計(ji)、工藝盲(mang)板、經常(chang)操作的(de)閥(fa)門(men)和(he)需(xu)(xu)要(yao)用機械清理(li)的(de)管(guan)(guan)道(dao)轉彎處都應設(she)置(zhi)(zhi)平臺和(he)梯(ti)子。
②. 相鄰塔和立(li)式容器的平臺標高宜一(yi)致，以便布置成(cheng)聯合(he)平臺。
③. 設備(bei)上的平臺不應妨(fang)礙設備(bei)的檢修，否則(ze)應做成可拆卸的。
④. 管(guan)廊(lang)進(jin)出裝置切斷閥處應設置操作平臺。
2. 平臺的尺寸
①. 平臺(tai)寬度不(bu)(bu)應小(xiao)于0.8m，平臺(tai)上的凈(jing)空高度不(bu)(bu)宜小(xiao)于2.2m。
②. 設備(bei)人孔中心線距(ju)平(ping)(ping)臺(tai)的(de)距(ju)離(li)宜為(wei)0.8～1.0m，設備(bei)手孔中心線距(ju)平(ping)(ping)臺(tai)的(de)距(ju)離(li)宜為(wei)1.0~1.5m。
③. 設備加料口(kou)頂面距平臺的(de)距離不宜大(da)于1m。
④. 法(fa)蘭連(lian)接的立式(shi)設備的平臺與法(fa)蘭面的距離不宜(yi)大于1.5m。
⑤. 為立(li)式換熱器設置的平臺與上(shang)部管箱法蘭或管箱蓋的距離不(bu)宜大(da)于1.5m。
⑥. 為了便于檢修水(shui)箱(xiang)內的管束，水(shui)箱(xiang)上的平臺應是可(ke)拆(chai)卸的。
⑦. 根(gen)據(ju)防(fang)火規(gui)范(fan)要求，甲、乙(yi)、丙(bing)(bing)類(lei)塔區聯合平(ping)臺(tai)(tai)以及(ji)其他(ta)工藝設備和大(da)型容(rong)器(qi)或容(rong)器(qi)組的平(ping)臺(tai)(tai)，均應設置不(bu)(bu)(bu)少于(yu)兩個(ge)通(tong)往地面(mian)的梯(ti)子(zi)，作為(wei)安全出口，各安全口的距離不(bu)(bu)(bu)應大(da)于(yu)25m。但對不(bu)(bu)(bu)大(da)于(yu)8m的甲類(lei)平(ping)臺(tai)(tai)和長(chang)度不(bu)(bu)(bu)大(da)于(yu)15m的乙(yi)、丙(bing)(bing)類(lei)平(ping)臺(tai)(tai)可只(zhi)設一個(ge)梯(ti)子(zi)，相鄰的框架、平(ping)臺(tai)(tai)宜根(gen)據(ju)安全疏(shu)散的需要用走橋連通(tong)。
⑧. 平臺(tai)的(de)防護欄(lan)桿(gan)高度不應小于1.05m，距(ju)地(di)面(mian)20m以(yi)上的(de)平臺(tai)的(de)防護欄(lan)桿(gan)高度為不應小于1.2m。防護欄(lan)桿(gan)為固定式防護設施，影響(xiang)檢修的(de)欄(lan)桿(gan)應為可拆卸的(de)。
⑨. 在設置平(ping)臺(tai)有困難而又需要操作和檢修的地方可設置直(zhi)梯或活動平(ping)臺(tai)。
⑩. 操作平(ping)臺(tai)（包括設(she)(she)備平(ping)臺(tai)）的(de)均(jun)布(bu)活荷(he)載(zai)(zai)不(bu)應小于3kN／㎡；檢(jian)修(xiu)平(ping)臺(tai)或建筑物樓面的(de)均(jun)布(bu)活荷(he)載(zai)(zai)不(bu)應小于4kN／㎡。大型(xing)設(she)(she)備檢(jian)修(xiu)平(ping)臺(tai)的(de)均(jun)布(bu)活荷(he)載(zai)(zai)應按其(qi)最大檢(jian)修(xiu)部件的(de)重量計(ji)算。
3. 梯子的設置
①. 廠(chang)房和構架(jia)的(de)主要(yao)操(cao)作(zuo)平臺及操(cao)作(zuo)頻(pin)繁的(de)平臺應采(cai)用斜梯。
②. 成組布置的塔的聯合平(ping)臺(tai)宜采用(yong)斜梯。
③. 除上述場合(he)外，宜采(cai)用直梯。
4. 梯子的尺(chi)寸
①. 斜梯的傾(qing)斜角度不應(ying)大于45°，經(jing)常性(xing)雙向通行的傾(qing)斜角度不宜大于38°。梯高不宜大于5m，大于5m時，應(ying)設(she)梯間平臺，分段設(she)梯。
②. 斜(xie)梯凈寬宜為0.6～1.1m。
③. 直(zhi)梯凈寬宜(yi)為(wei)0.4～0.6m。
④. 高(gao)度超過(guo)3m的直梯應(ying)(ying)設(she)置安全護(hu)籠，護(hu)籠下(xia)端距地面或平臺面不應(ying)(ying)小于2.1m，護(hu)籠上(shang)端高(gao)出平臺面，應(ying)(ying)與(yu)欄桿(gan)高(gao)度一致。
5. 梯子的高度
①. 設備(bei)上的(de)直梯(ti)(ti)(ti)(ti)宜從(cong)側面通(tong)向平臺。單段梯(ti)(ti)(ti)(ti)子的(de)高度不(bu)宜大于(yu)10m，高度大于(yu)10m時，應采用多(duo)段梯(ti)(ti)(ti)(ti)，梯(ti)(ti)(ti)(ti)段水平交(jiao)錯布置。
②. 直梯作為安(an)全疏散梯時，梯段高度不應(ying)大(da)于15m。
6. 操作和(he)檢修設(she)施

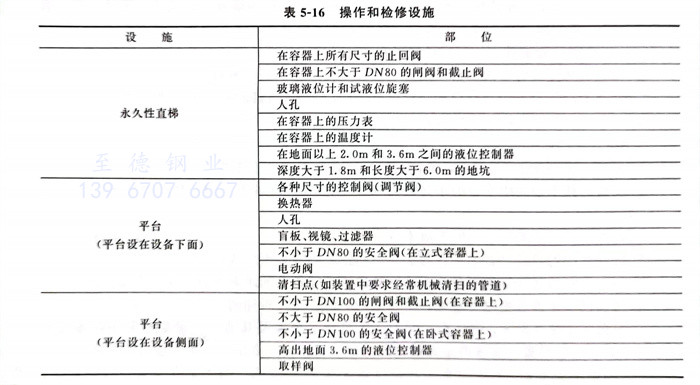

操(cao)作和檢修的設施參照表5-16。
三、放空(kong)煙囪(cong)的布(bu)置
①. 可燃(ran)氣體(ti)(ti)及有害氣體(ti)(ti)的排(pai)放(fang)要(yao)求(qiu)和高(gao)度，應符合(he)現行GB 16297《大氣污染(ran)綜合(he)排(pai)放(fang)標(biao)準》和GB 50160《石(shi)油化(hua)工企業設計防火標(biao)準》有關泄壓(ya)排(pai)放(fang)的要(yao)求(qiu)。
②. 放(fang)空用煙囪應設(she)置(zhi)在裝置(zhi)的一(yi)端(duan)或邊(bian)緣地(di)區，且位于裝置(zhi)常年(nian)最小頻率風(feng)向(xiang)的上風(feng)側。
③. 放空用煙囪與周圍平臺的(de)位置關系應(ying)符合下列要求。
a．如在煙(yan)(yan)囪(cong)頂部(bu)外緣水平方(fang)向20m范圍內布(bu)置平臺(tai)，煙(yan)(yan)囪(cong)頂部(bu)至(zhi)少高出平臺(tai)3.5m，如圖5-96所示。如平臺(tai)上還有操作室(shi)，煙(yan)(yan)囪(cong)應高出操作室(shi)的(de)屋(wu)頂2m。
b. 如在煙囪頂(ding)部外緣算起水(shui)平方向20m以外布置平臺，平臺應(ying)按(an)圖5-96要求設置。
