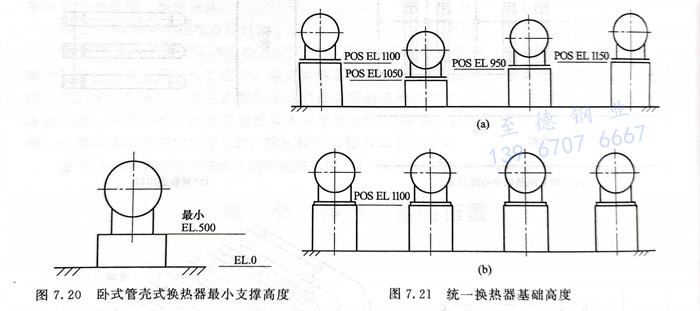

①. 管殼式(shi)(shi)換(huan)熱器的(de)安裝高度(du)應保(bao)證其底部(bu)接(jie)管最(zui)低標高(或(huo)(huo)排液閥下部(bu))與(yu)當地(di)地(di)面(mian)或(huo)(huo)平臺(tai)(tai)面(mian)的(de)凈(jing)空不小于(yu)150~250mm。放凈(jing)閥端部(bu)距離地(di)面(mian)或(huo)(huo)平臺(tai)(tai)面(mian)的(de)凈(jing)空高度(du)不應小于(yu)100mm。一般情況下,臥(wo)式(shi)(shi)管殼式(shi)(shi)換(huan)熱器最(zui)小支撐高度(du)(距離地(di)面(mian)或(huo)(huo)平臺(tai)(tai)面(mian)凈(jing)空高度(du))為(wei)500mm(圖7.20)。
②. 為(wei)了方便施工和外觀(guan)一致,基礎(chu)高度的群組(zu)化,成(cheng)組(zu)布置的換熱設備的混凝土支座高度最好相同。如圖(tu)7.21(b)所示,統一成(cheng)了1100mm。
③. 兩(liang)個重疊布置的(de)管殼式換熱(re)器,只給出下部換熱(re)器中(zhong)心(xin)線(xian)標高即(ji)可。但是,如果兩(liang)臺互不相干的(de)換熱(re)設備重疊在一起(qi)布置,則兩(liang)臺中(zhong)心(xin)線(xian)的(de)高差應滿足管道(dao)設計(ji)的(de)要(yao)求。
④. 重疊(die)布(bu)置的管(guan)殼式(shi)換熱(re)器(qi)(qi)一(yi)般(ban)都(dou)是兩臺重疊(die)在(zai)一(yi)起(qi),個別情況下(如(ru)技術改造),也可三臺重疊(die)在(zai)一(yi)起(qi)布(bu)置。這樣的布(bu)置方法,要考慮(lv)最(zui)上一(yi)臺換熱(re)器(qi)(qi)中心線的高度不宜超過4.5m。
⑤. 用(yong)泵(beng)抽出(chu)的換(huan)熱器的安裝(zhuang)高度應大于泵(beng)的必須汽蝕余(yu)量(NPSH)。
⑥. 兩臺不同換(huan)熱介質的換(huan)熱器(qi)重疊時(shi),換(huan)熱器(qi)的中心線高差(cha)應滿(man)足管道布置要求。
