1. 焊(han)接(jie)接(jie)頭形(xing)式和坡口的選擇

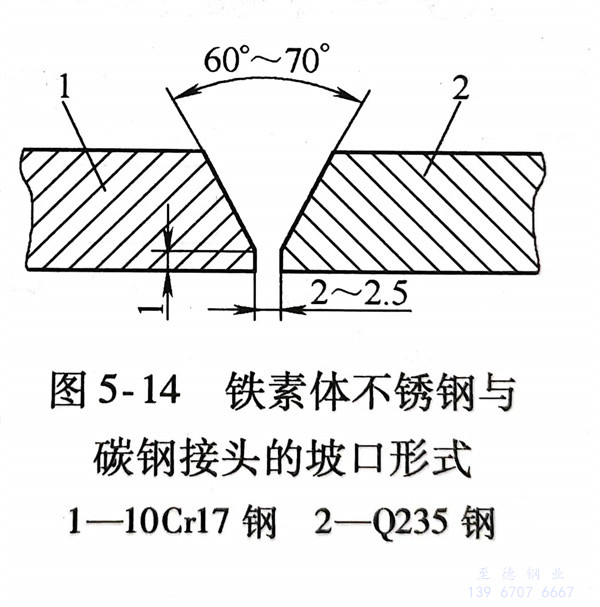

  這兩種鋼焊接結構的焊接接頭盡量采用對接接頭焊縫形式，避免采用T形接頭。通常采用V形坡口，其坡口尺寸如圖5-14所示。由于鐵素(su)體型不銹(xiu)鋼液體金屬的流動性比奧氏體(ti)型不(bu)銹(xiu)鋼差，為了保證充分焊透，坡口間隙要大一些，通常為2～2.5mm。

2. 焊接方(fang)法(fa)的選擇

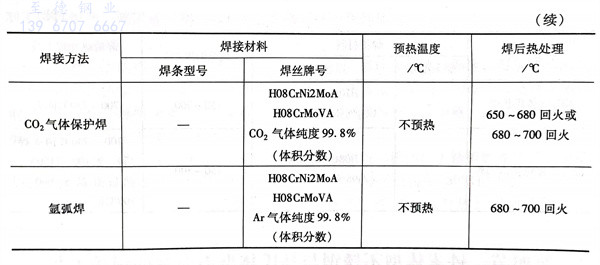

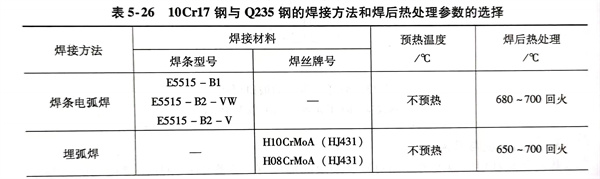

  這兩種鋼的焊接方法可采用焊條電弧焊、埋弧焊、CO₂氣體保護焊和氬弧焊等，其焊接材料、焊前預熱和焊后熱處理參數的選擇，見表5-26。

3. 焊接工(gong)藝

  鐵素(su)體(ti)型(xing)不(bu)銹鋼(gang)與碳鋼(gang)焊接時，為了(le)防(fang)止(zhi)鐵素(su)體(ti)型(xing)不(bu)銹鋼(gang)焊縫一側晶(jing)粒粗(cu)大(da)，產生脆化和裂紋，在焊接工藝上應采取下列措施：

    a. 選用小的(de)(de)熱輸入，小的(de)(de)焊(han)接電流，在保證(zheng)焊(han)接接頭質量的(de)(de)前提下用較快的(de)(de)焊(han)接速度。

    b. 采用短弧(hu)焊，電弧(hu)稍(shao)傾向碳鋼母(mu)材(cai)金(jin)屬側(ce)，使兩(liang)母(mu)材(cai)金(jin)屬受(shou)熱均勻一致。

    c. 多(duo)層焊(han)(han)，待(dai)前一(yi)層焊(han)(han)縫冷卻到室溫后再(zai)焊(han)(han)下一(yi)道焊(han)(han)縫。

    d. 焊后進行緩(huan)冷。
