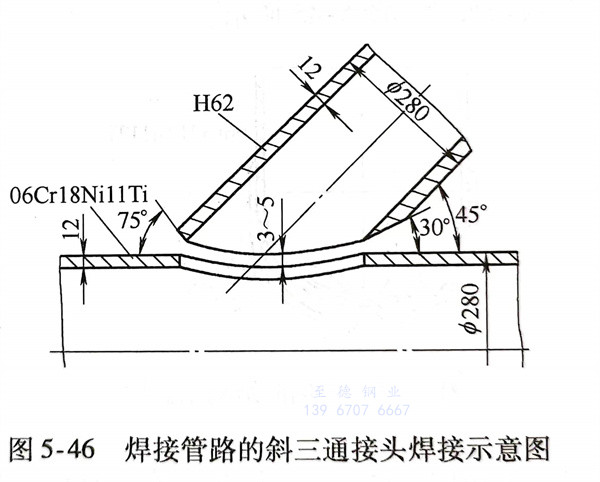

浙江至德鋼業有限公司制氧工程的外部管路是由大量黃銅(H62)和(06Cr18Ni11Ti)不銹鋼管(guan)組成的管路,需要在現場施工焊接。其管內徑為140~280mm,壁厚為8~12mm,工作壓力為3.75MPa,圖5-46為焊接管路斜三通接頭的焊接示意圖。
1. 焊接性
黃銅(H62)熔(rong)點(dian)比不銹(xiu)鋼(06Cr18Ni11Ti)低400℃還多,而熱(re)導率為(wei)06Cr18Nil1Ti的6.5倍之多。焊(han)(han)(han)接(jie)過程(cheng)(cheng)中(zhong)易形(xing)成低熔(rong)點(dian)共晶體,隨之在焊(han)(han)(han)接(jie)熔(rong)池中(zhong)冷卻(que)凝固,殘(can)留在焊(han)(han)(han)縫中(zhong),為(wei)形(xing)成熱(re)裂(lie)紋(wen)創造了(le)條件。加之其線(xian)脹(zhang)系數與原有(you)兩種金屬中(zhong)的線(xian)脹(zhang)系數有(you)很大差異,形(xing)成組(zu)織應力(li),并在焊(han)(han)(han)接(jie)過程(cheng)(cheng)焊(han)(han)(han)接(jie)接(jie)頭內部(bu)形(xing)成的拉伸應力(li)共同(tong)作用下,使(shi)焊(han)(han)(han)接(jie)接(jie)頭產生熱(re)裂(lie)紋(wen)。
2. 焊接(jie)方法
由于在現場(chang)施(shi)工,工作條件比較惡劣,選(xuan)用(yong)(yong)焊(han)條電弧焊(han)用(yong)(yong)T107(ECu型(xing)號(hao))焊(han)條在06Cr18Ni11Ti 不銹鋼管(guan)坡口(kou)側及其(qi)附近堆焊(han)過渡(du)層,然后采(cai)用(yong)(yong)氧乙(yi)炔焊(han)用(yong)(yong)HS224(HSCuZn-4)焊(han)絲配合氣焊(han)焊(han)劑(ji)硼砂(CJ301)將(jiang)過渡(du)層的堆焊(han)處與黃銅(tong)管(guan)焊(han)接,形成所需要(yao)的管(guan)路。
3. 焊接工(gong)藝
焊接(jie)坡口形(xing)式(shi)如(ru)圖5-46所(suo)示,為角接(jie)接(jie)頭對(dui)(dui)接(jie)焊縫(feng)形(xing)式(shi)。施焊前要將管(guan)路(lu)待焊處(chu)的坡口及其附近用磨(mo)光(guang)(guang)機打(da)磨(mo)直(zhi)至露出金(jin)屬光(guang)(guang)澤(ze)。裝配時要留有(you)3~5mm間隙(對(dui)(dui)接(jie)接(jie)頭處(chu)),以保證第一層焊縫(feng)施焊背面成形(xing)良好,避免(mian)出現未焊透和未熔合(he)等缺(que)陷(xian)。
過(guo)渡(du)層(ceng)堆焊(han)(han)時,在打磨干(gan)凈的(de)06Cr18Ni11Ti不銹鋼管(guan)坡口(kou)待焊(han)(han)處,用ф3.2mmT107焊(han)(han)條堆焊(han)(han)一(yi)層(ceng)純銅(tong)過(guo)渡(du)層(ceng),然后再從管(guan)外表(biao)(biao)面(mian)(mian)向坡口(kou)兩(liang)(liang)邊堆焊(han)(han)三(san)道(dao)。純銅(tong)過(guo)渡(du)層(ceng)要堆焊(han)(han)兩(liang)(liang)層(ceng),厚度為(wei)5~6mm。然后用角向打磨機打磨,使(shi)表(biao)(biao)面(mian)(mian)干(gan)凈光(guang)滑。用氧乙炔焊(han)(han),Φ4mm的(de)HS224焊(han)(han)絲配合氣(qi)焊(han)(han)焊(han)(han)劑CJ301在堆焊(han)(han)純銅(tong)層(ceng)表(biao)(biao)面(mian)(mian)再堆焊(han)(han)一(yi)層(ceng)黃銅(tong)過(guo)渡(du)層(ceng),使(shi)其表(biao)(biao)面(mian)(mian)層(ceng)金屬與黃銅(tong)(H62)管(guan)的(de)化學成(cheng)分(fen)相當。
因結構形式無法轉動(dong)進(jin)行施焊(han),故先(xian)在相應于(yu)時鐘12、3、9點鐘位(wei)(wei)置(zhi)放置(zhi)定(ding)位(wei)(wei)焊(han)點。選(xuan)用(yong)HS224焊(han)絲,氣焊(han)焊(han)劑CJ301,采(cai)用(yong)氧(yang)乙炔焊(han)進(jin)行定(ding)位(wei)(wei)焊(han),然(ran)后進(jin)行主焊(han)縫施焊(han)。在45°夾角處位(wei)(wei)置(zhi)難(nan)于(yu)焊(han)接時,若有(you)可(ke)能,可(ke)將該(gai)端頭(tou)待焊(han)處適(shi)當抬起,使(shi)它處于(yu)近似船(chuan)形焊(han)的位(wei)(wei)置(zhi),便于(yu)施焊(han)。
