1. 全(quan)平面密封面(flat face;full face,FF)


  全平面密封面常與平焊型式配合以適用于操作條件比較緩和的(ASME B16.5僅PN2.0的法蘭有這種密封面)工況下;常用于鑄鐵設備和閥門的配對法(fa)蘭(lan)。我國石化工業管道很少用這種密封面的法蘭。


2. 凸臺面(mian)密封面(mian)(raised face,RF)


  凸(tu)(tu)臺(tai)面(mian)密(mi)封面(mian)是應用(yong)最廣的(de)一種型式,尤其是國(guo)外(wai)不(bu)少公(gong)司所有(you)公(gong)稱壓(ya)力(li)等級(ji)的(de)法(fa)(fa)蘭(lan)幾(ji)乎都用(yong)RF密(mi)封面(mian),它常(chang)(chang)與對焊和(he)承插(cha)焊型式配(pei)合(he)使用(yong),在“美(mei)式法(fa)(fa)蘭(lan)”中,常(chang)(chang)用(yong)在PN2.0MPa、PN5.0MPa和(he)部分PN10.0MPa壓(ya)力(li)等級(ji)中;在“歐(ou)式法(fa)(fa)蘭(lan)”中則常(chang)(chang)用(yong)在PN1.6MPa、PN2.5MPa壓(ya)力(li)等級(ji)。這種法(fa)(fa)蘭(lan)的(de)法(fa)(fa)蘭(lan)面(mian)上有(you)凸(tu)(tu)出的(de)密(mi)封面(mian),凸(tu)(tu)臺(tai)高度(du)國(guo)內(nei)機標法(fa)(fa)蘭(lan)與DN有(you)關,DN15~32為2mm;DN40~250為3mm;DN300~500為4mm;DN≥600為5mm;與公(gong)稱壓(ya)力(li)無(wu)關,而美(mei)國(guo)法(fa)(fa)蘭(lan)則與公(gong)稱壓(ya)力(li)有(you)關,PN≤300psi的(de)凸(tu)(tu)面(mian)高度(du)一律1.6mm,PN≥400psi則為6.4mm,與公(gong)稱直徑(jing)無(wu)關。


3. 凹(ao)凸面密(mi)封面(male-female face,MF)


  凹凸面密封(feng)面常與對焊和承插(cha)型式配(pei)合使用,由兩個不(bu)同的密封(feng)面一凹一凸組(zu)成。這種密封(feng)面減少了墊(dian)(dian)片(pian)(pian)被吹出的可能(neng)性,但(dan)不(bu)能(neng)保護墊(dian)(dian)片(pian)(pian)不(bu)擠入(ru)管中(zhong)(zhong),它(ta)不(bu)便(bian)于墊(dian)(dian)片(pian)(pian)的更換(huan)。在“美(mei)式法蘭(lan)”中(zhong)(zhong)不(bu)常采用,在“歐式法蘭(lan)”中(zhong)(zhong)常用在PN4.0MPa的法蘭(lan),PN6.4MPa、PN610MPa的法蘭(lan)也(ye)有用這種密封(feng)面的。


4. 榫槽(cao)面密封面(tongue-groove face,TG)


  榫槽面密封面使用情況(kuang)同凹(ao)凸面法蘭。


5. 環(huan)槽面密封面(ring joint face,RJ)


  環槽面(mian)密封面(mian)常(chang)與對焊(han)連接型(xing)式(shi)配合(he)(不與承插焊(han)配合(he))使用(yong),主要用(yong)在(zai)高溫、高壓(ya)或二者均較高的(de)工況。在(zai)“美式(shi)法(fa)蘭”中,常(chang)用(yong)在(zai)PN10.0MPa(部分(fen))、PN15.0MPa、PN25.0MPa、PN42.0MPa壓(ya)力(li)等(deng)級中。在(zai)“歐式(shi)法(fa)蘭”中常(chang)用(yong)在(zai)PN10.0MPa、PN16.0MPa、PN25.0MPa、PN32.0MPa、PN42.0MPa壓(ya)力(li)等(deng)級中。

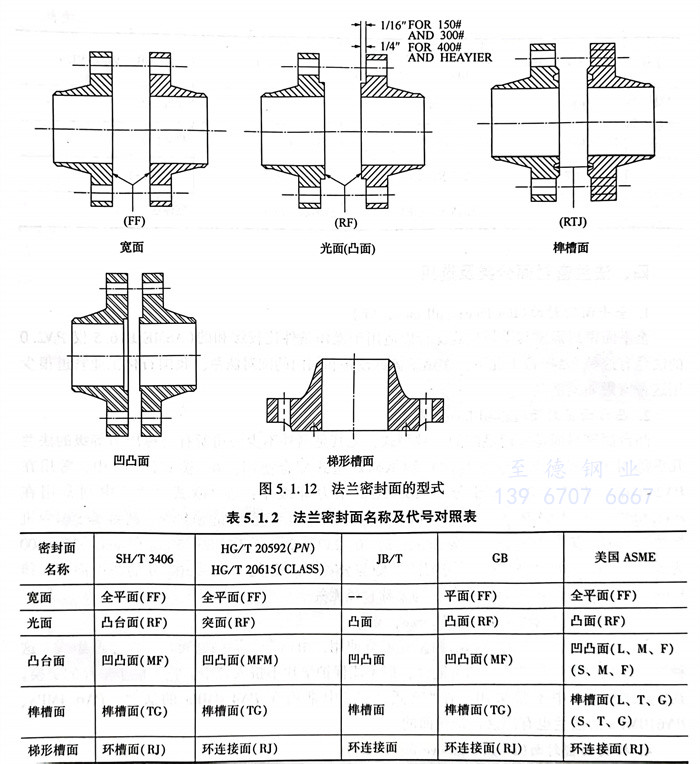

  法(fa)蘭密封(feng)面如圖5.1.12所示。




6. 密封面的名稱、代號


  不同的標準其法蘭(lan)密封(feng)面的名稱、代號略有區別,見表5.1.2。


7. 法蘭和密封面型式的(de)選用

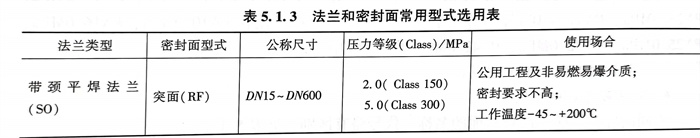

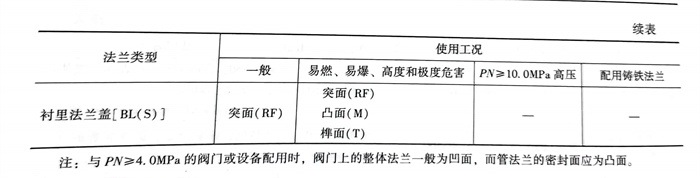

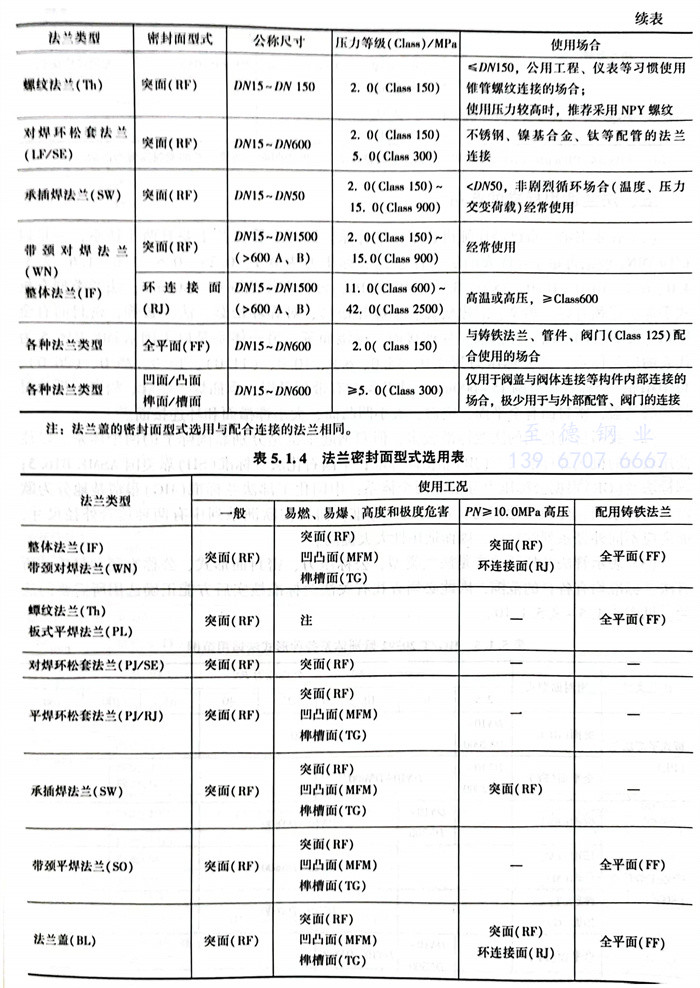

  化(hua)工法蘭標準,給出了石油石化(hua)、化(hua)工工程常用的法蘭及密封面的組合,見表(biao)5.1.3和表(biao)5.1.4所示。
