一、8字盲板

  1. 8字盲(mang)板(ban)（spectacle blind；figure 8 blind）是(shi)一種(zhong)管道用件，一半是(shi)盲(mang)板(ban)一半是(shi)鐵圈。盲(mang)板(ban)主要用于將生產介質完全隔離(li)，防止(zhi)由于切(qie)斷閥關(guan)閉不嚴(yan)而影(ying)響生產，甚(shen)至造成事故。

  2. 材質主要有碳鋼、不銹鋼、合金，可根據管路壓力等級和管路介質進行選擇。

  3. 8字盲板(ban)(ban)(ban)就是(shi)插(cha)環（spacer）和插(cha)板(ban)(ban)(ban)（blind）的(de)結合體(ti)，一(yi)般8字盲板(ban)(ban)(ban)用在小管上，插(cha)環和插(cha)板(ban)(ban)(ban)用于比較大的(de)管道(dao)上。八字盲板(ban)(ban)(ban)與(yu)插(cha)環、插(cha)板(ban)(ban)(ban)比較有以(yi)下兩(liang)個(ge)優點(dian)：①不用考慮更換后的(de)處(chu)理問題；②可以(yi)清楚地看(kan)到管線是(shi)處(chu)于斷開還是(shi)開通狀態。

      八(ba)字盲(mang)板兩(liang)個缺點：①. 重量問題(ti)，特別是大(da)直(zhi)徑的八(ba)字盲(mang)板；②. 安裝空間限制，需要更大(da)空間。

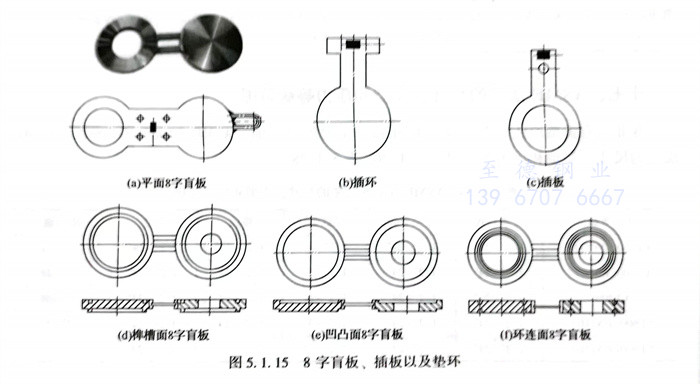

  4. 8字盲板(ban)、插環(huan)及(ji)插板(ban)，它們(men)常被夾(jia)在(zai)兩片(pian)法蘭之間以實現不同(tong)用途。它們(men)都應有(you)兩個和匹配法蘭同(tong)樣的密封面。見圖5.1.15。

二、盲板設置的場(chang)合

  1. 原始開車準備階段，在進行管道的強度試驗或嚴密性試驗時，不能和所相連的設備（如透平、壓縮機、氣化爐、反應器等）同時進行的情況下，需在設備與管道的連接處設置盲板。

  2. 界(jie)(jie)區外(wai)連接到界(jie)(jie)區內的各種工藝(yi)物料管(guan)道，當裝置停車(che)時，若該(gai)管(guan)道仍在運行之中，在切斷閥處設(she)置盲(mang)板(ban)。

  3. 裝置為多系列時，從界區外(wai)來的(de)總管(guan)道分為若干分管(guan)道進入每(mei)一系列，在各分管(guan)道的(de)切斷閥處設置盲板。

  4. 當裝(zhuang)置(zhi)(zhi)內停運(yun)維修時，裝(zhuang)置(zhi)(zhi)外有可(ke)能或要(yao)求繼續(xu)運(yun)行的(de)(de)管道，在裝(zhuang)置(zhi)(zhi)邊(bian)界處除(chu)設置(zhi)(zhi)切斷閥外，還應(ying)在閥門的(de)(de)靠裝(zhuang)置(zhi)(zhi)一側的(de)(de)法蘭處設置(zhi)(zhi)盲(mang)板。

  5. 充壓管道(dao)(dao)(dao)、置換氣管道(dao)(dao)(dao)（如(ru)氮氣管道(dao)(dao)(dao)、壓縮空氣管道(dao)(dao)(dao)）與工藝管道(dao)(dao)(dao)或(huo)設(she)備相(xiang)連時，在切斷(duan)閥處設(she)置盲板。

  6. 設(she)備(bei)、管道的低點排(pai)凈，若工藝介質需集中到統一的收集系統，在(zai)切斷(duan)閥(fa)(fa)(fa)后(hou)設(she)置盲(mang)板。運行中，當有的設(she)備(bei)需切斷(duan)檢修(xiu)時，在(zai)閥(fa)(fa)(fa)門與(yu)(yu)設(she)備(bei)之(zhi)間(jian)法蘭接頭處應(ying)(ying)設(she)置盲(mang)板。對于能(neng)點燃(ran)并在(zai)空(kong)氣中連續(xu)燃(ran)燒(shao)的流體管道、閥(fa)(fa)(fa)門與(yu)(yu)盲(mang)板之(zhi)間(jian)裝有小放(fang)空(kong)閥(fa)(fa)(fa)時，放(fang)空(kong)閥(fa)(fa)(fa)后(hou)的管道，應(ying)(ying)引至安全地點。

  7. 設備(bei)和管道(dao)的排氣(qi)管、排液管、取樣管在閥后應設置(zhi)盲板(ban)或絲(si)堵(du)。無(wu)毒、無(wu)危(wei)害健康和非爆炸危(wei)險的物(wu)料除外。

  8. 裝(zhuang)置分期建設時(shi)，有互相聯系的(de)管道在切斷閥處設置盲板，以(yi)便后(hou)續(xu)工(gong)程施工(gong)。

  9. 裝置正常生產時(shi)，需完全切斷的一(yi)些輔助管道，一(yi)般也(ye)應設置盲板。

  10. 流(liu)體(ti)溫(wen)度低于-5℃時，或大(da)氣(qi)腐蝕嚴重(zhong)的場合，宜(yi)(yi)使用(yong)(yong)分離(li)式盲板(ban)(ban)，即插板(ban)(ban)與墊環(huan)。不宜(yi)(yi)使用(yong)(yong)“8”字盲板(ban)(ban)。

  11. 插板(ban)與(yu)墊環應有識別標記，標記部位應伸出法蘭。

  12. 其他(ta)工(gong)藝(yi)要(yao)求需設置(zhi)盲板的場合。

  盲板(ban)設置的場合見圖5.1.16。

三(san)、盲板的有關標準

  1. API 590（八(ba)字盲板(ban)、插板(ban)、墊(dian)環）；

  2. HG/T 21547（管(guan)道用鋼制插板、墊環(huan)、8字盲(mang)板）；

  3. HG/T 20570.23（盲板(ban)的設置(zhi)）。
