①. 此處(chu)的高點(dian)排(pai)氣及低點(dian)排(pai)液是指在PID圖(tu)(tu)上可以不(bu)表示的。高點(dian)排(pai)氣用(yong)于水壓(ya)(ya)試驗(yan)及液體管(guan)道的排(pai)氣，低點(dian)排(pai)液用(yong)于水壓(ya)(ya)試驗(yan)及停車排(pai)凈(jing)等。PID圖(tu)(tu)上所表示的排(pai)氣和排(pai)液應按流程要求，并遵循有關規定(ding)進行設(she)計(ji)。
②. 不銹(xiu)鋼管道的高點與低點均應分別備有排氣口與排液口，并位于容易接近的地方。如該處（相同高度）有其他接口可利用時，可不另設排氣口或排液口。除管廊上的管道外，對于公稱直徑小于或等于25mm的管道可省去排氣口。對于蒸汽伴熱管迂回時出現的低點處，可不設排液口。
③. 高(gao)點排(pai)(pai)氣管(guan)的(de)公稱直(zhi)徑(jing)(jing)最(zui)小(xiao)(xiao)(xiao)應為(wei)(wei)(wei)15mm；低點排(pai)(pai)液管(guan)的(de)公稱直(zhi)徑(jing)(jing)最(zui)小(xiao)(xiao)(xiao)應為(wei)(wei)(wei)20mm。當主管(guan)公稱直(zhi)徑(jing)(jing)為(wei)(wei)(wei)15mm時，可采用等徑(jing)(jing)的(de)排(pai)(pai)液口(kou)(kou)。SH3012規定了放氣口(kou)(kou)、排(pai)(pai)液口(kou)(kou)的(de)最(zui)小(xiao)(xiao)(xiao)公稱直(zhi)徑(jing)(jing)，對于(yu)(yu)(yu)小(xiao)(xiao)(xiao)于(yu)(yu)(yu)或(huo)(huo)等于(yu)(yu)(yu)DN25的(de)為(wei)(wei)(wei)15mm，對于(yu)(yu)(yu)DN40～150的(de)為(wei)(wei)(wei)20mm，對于(yu)(yu)(yu)DN200～350的(de)為(wei)(wei)(wei)25mm，對于(yu)(yu)(yu)大(da)于(yu)(yu)(yu)或(huo)(huo)等于(yu)(yu)(yu)DN400的(de)為(wei)(wei)(wei)40mm。高(gao)黏度介(jie)質管(guan)道排(pai)(pai)液口(kou)(kou)大(da)于(yu)(yu)(yu)或(huo)(huo)等于(yu)(yu)(yu)DN25。
④. 氣體管(guan)(guan)道的高點排氣口可不設(she)閥(fa)門，接管(guan)(guan)口應采(cai)用(yong)法蘭(lan)蓋或管(guan)(guan)帽等加以封閉。
⑤. 所有排液口最(zui)低點與(yu)地面或平(ping)臺(tai)的距離不(bu)宜(yi)小于150mm。
⑥. 飽和蒸汽(qi)管道的低點應設集液(ye)包及蒸汽(qi)疏水閥組。
⑦. 對于全(quan)廠性的(de)工藝、凝結水和水管道，在歷年(nian)最冷月月平(ping)均(jun)溫度的(de)平(ping)均(jun)值高于0℃的(de)地區，應少設低(di)點(dian)(dian)排(pai)液(ye)，低(di)于或(huo)等于0℃的(de)地區，應在適(shi)當位置設低(di)點(dian)(dian)排(pai)液(ye)。
⑧. 氫(qing)氣(qi)管道(dao)上不宜設置高點排氣(qi)和低(di)點排液。
⑨. 蒸汽主管（干管）的排(pai)液設施應包括(kuo)撲集(ji)管、切斷(duan)閥和疏水閥（具體(ti)可見本書“蒸汽管道集(ji)液包”所述）。
⑩. 公(gong)用工程(cheng)管道的末(mo)端應(ying)設置低點排液(ye)口，以(yi)利排液(ye)和吹(chui)掃。

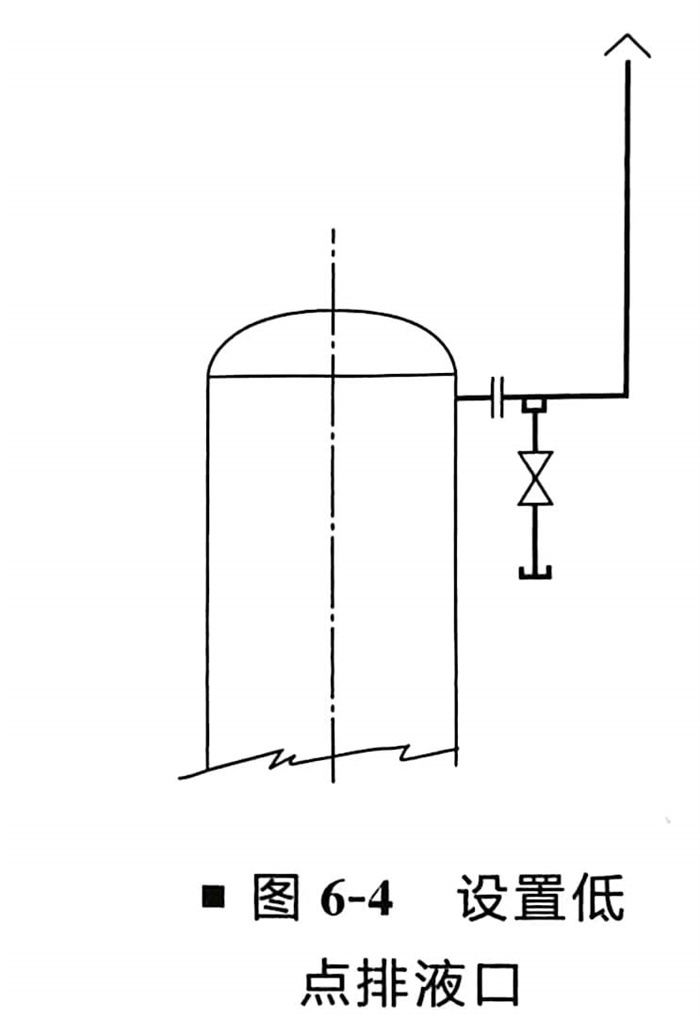

?. 凡向大氣(qi)(qi)排放的排氣(qi)(qi)管(guan)道(dao)，應(ying)設置(zhi)低點排液(ye)口，如圖(tu)6-4所示(shi)。
?. 輸送(song)催化劑或(huo)高黏度的(de)物料（如(ru)焦油(you)、瀝青、重質燃料油(you)等）管道排(pai)氣(qi)、排(pai)液口的(de)直徑(jing)應不小于DN25。

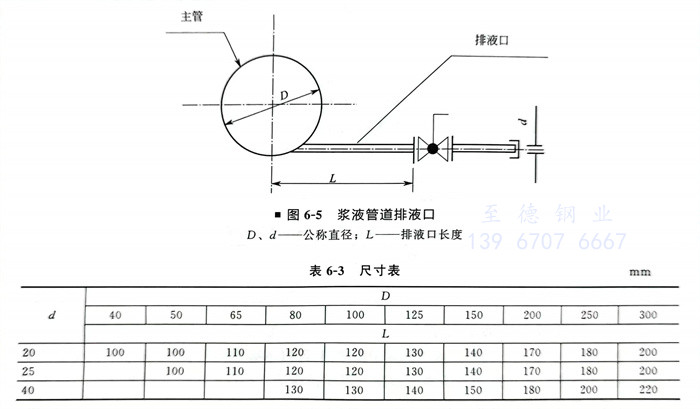

?. 漿液管道(dao)不宜設(she)置排氣和(he)(he)排液口，如需要設(she)置排液口時其型式(shi)和(he)(he)尺寸(cun)見圖(tu)6-5和(he)(he)表6-3所示(shi)。
?. 輸送固體或漿料管道的排氣、排液管的切斷閥宜選用球閥(fa)或旋塞(sai)閥。
?. 管道上排氣(qi)、排液口設置的(de)閥門應靠近(jin)主管。
?. 振動管(guan)道上直徑小(xiao)于DN40密閉(bi)放空、放凈管(guan)根部接口處應(ying)采取(qu)加強措施。
?. 輸送液(ye)態丁(ding)烷和更輕的液(ye)化(hua)烴(jing)類管道上(shang)的排氣、排液(ye)管的切斷閥應設雙(shuang)閥。
?. 放氣或(huo)排(pai)液(ye)管(guan)(guan)上(shang)的(de)(de)切(qie)斷閥(fa)(fa)(fa)(fa)，宜用(yong)(yong)閘閥(fa)(fa)(fa)(fa)，閥(fa)(fa)(fa)(fa)后可(ke)接(jie)帶管(guan)(guan)帽短管(guan)(guan)；對于(yu)高(gao)壓、極度(du)及高(gao)度(du)危害(hai)介質的(de)(de)管(guan)(guan)道應設雙(shuang)閥(fa)(fa)(fa)(fa)。當設置單閥(fa)(fa)(fa)(fa)時，應加(jia)盲板(ban)或(huo)法(fa)蘭蓋；連(lian)續操作的(de)(de)可(ke)燃氣體管(guan)(guan)道低(di)點的(de)(de)排(pai)液(ye)閥(fa)(fa)(fa)(fa)，應為(wei)雙(shuang)閥(fa)(fa)(fa)(fa)。排(pai)出的(de)(de)液(ye)體應排(pai)放至密(mi)閉系統：僅(jin)在開停(ting)工時使用(yong)(yong)的(de)(de)排(pai)液(ye)閥(fa)(fa)(fa)(fa)，可(ke)設一道閥(fa)(fa)(fa)(fa)門并(bing)加(jia)螺紋堵頭(tou)、管(guan)(guan)帽、盲板(ban)或(huo)法(fa)蘭蓋。可(ke)燃液(ye)體管(guan)(guan)道以及大于(yu)2.5MP。蒸汽管(guan)(guan)道上(shang)排(pai)液(ye)管(guan)(guan)裝(zhuang)一個切(qie)斷閥(fa)(fa)(fa)(fa)時，應在端頭(tou)加(jia)管(guan)(guan)帽（管(guan)(guan)堵）盲板(ban)或(huo)法(fa)蘭蓋。
?. 容器設備上的排氣管除作為進出料呼(hu)吸用外，應(ying)設置切斷閥(fa)，閥(fa)門宜(yi)直接與(yu)設備管口相接。當只安裝一個切斷閥(fa)時其端部應(ying)設置絲堵、管帽或盲法蘭(lan)密封。
?. 允許向(xiang)大氣(qi)排(pai)放的介質排(pai)氣(qi)管端部(bu)的高度應(ying)符合本(ben)書“管道布(bu)置(zhi)設計的一(yi)般要(yao)求(qiu)”中(zhong)“32大氣(qi)排(pai)放的相關(guan)規定”。
21. 為保證(zheng)閥(fa)門(men)檢修、絲堵(du)、管(guan)帽及法蘭拆卸、軟(ruan)管(guan)連接(jie)，管(guan)道上(shang)低點排液管(guan)管(guan)端距地面(mian)或(huo)樓板(ban)面(mian)的凈距不得小于100mm。
22. 接(jie)地漏或(huo)開口(kou)(kou)罐的放凈管管口(kou)(kou)應高出地漏或(huo)罐口(kou)(kou)大(da)于或(huo)等于50mm。
23. 管(guan)道(dao)布置呈(cheng)U形II形時，其水(shui)平或垂直(zhi)管(guan)道(dao)上的排氣、排液口安裝位(wei)置盡量設置在物料流向的下(xia)游(you)端(duan)部。

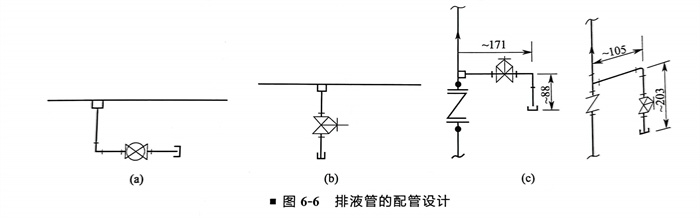

24. 對(dui)易(yi)自聚(ju)、易(yi)凍結、易(yi)凝固、含固體介質的(de)管(guan)道上(shang)(shang)的(de)排液(ye)管(guan)不應配成如(ru)圖6-6（a）所(suo)示的(de)彎管(guan)形(xing)式。一(yi)般應采用圖6-6（b）的(de)形(xing)式。圖6-6（c）右側(ce)的(de)排凈閥門(men)(men)放(fang)置不合理，閥門(men)(men)上(shang)(shang)側(ce)易(yi)積(ji)液(ye)。
25. 排(pai)(pai)氣(qi)、排(pai)(pai)液管(guan)端部連接形(xing)式。
a. 當采(cai)用管螺紋管件連接時，排(pai)氣、排(pai)液閥出口處加絲堵密封。
b. 當采用(yong)承插焊(han)接型管(guan)件(jian)連接時，排氣、排液閥出口處加螺紋管(guan)帽密(mi)封(feng)。如排氣、排液閥為法(fa)蘭(lan)連接時，可采用(yong)盲法(fa)蘭(lan)密(mi)封(feng)，亦可采用(yong)螺紋法(fa)蘭(lan)加絲(si)堵。
c. 當采用定型管(guan)件(jian)連(lian)接時(shi)(shi)，管(guan)端部加盲板(ban)法(fa)蘭(lan)，需要時(shi)(shi)可采用螺(luo)紋(wen)法(fa)蘭(lan)加絲(si)堵。
26. 排(pai)氣和(he)排(pai)液型式分為(wei)(wei)兩類(lei)，一類(lei)為(wei)(wei)帶閥(fa)門(men)(men)型，另一類(lei)為(wei)(wei)不帶閥(fa)門(men)(men)型。不帶閥(fa)門(men)(men)的(de)排(pai)氣和(he)排(pai)液不宜(yi)采用。
各種類型的排(pai)氣、排(pai)液配管的選用應根(gen)據工程管道(dao)等級(ji)規定(ding)選用。

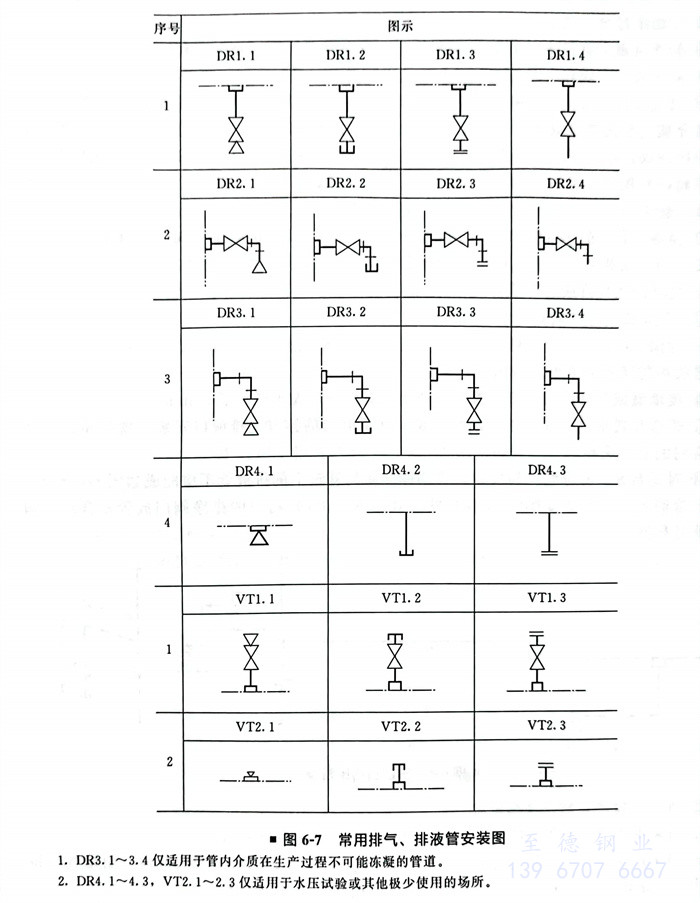

其(qi)中螺紋連(lian)接(jie)(jie)主(zhu)要用(yong)(yong)于低(di)壓公用(yong)(yong)工(gong)程管(guan)道上的(de)排(pai)(pai)氣(qi)(qi)和排(pai)(pai)液。承插焊(han)連(lian)接(jie)(jie)主(zhu)要用(yong)(yong)于碳鋼(gang)或低(di)合(he)(he)金鋼(gang)的(de)工(gong)藝管(guan)道或壓力較(jiao)(jiao)高(gao)的(de)公用(yong)(yong)工(gong)程管(guan)道上。法(fa)蘭(lan)連(lian)接(jie)(jie)主(zhu)要用(yong)(yong)于不銹鋼(gang)等合(he)(he)金鋼(gang)工(gong)藝管(guan)道上。設(she)備(bei)上的(de)排(pai)(pai)氣(qi)(qi)類(lei)型較(jiao)(jiao)多。圖6-7所示為常(chang)用(yong)(yong)排(pai)(pai)氣(qi)(qi)、排(pai)(pai)液管(guan)安裝圖（含工(gong)藝要求排(pai)(pai)氣(qi)(qi)和排(pai)(pai)凈）。
