加熱爐的分(fen)類(lei)在(zai)國內外還(huan)沒有統一劃分(fen)的方(fang)法，本(ben)書按以下(xia)7類(lei)方(fang)法進行分(fen)類(lei)。

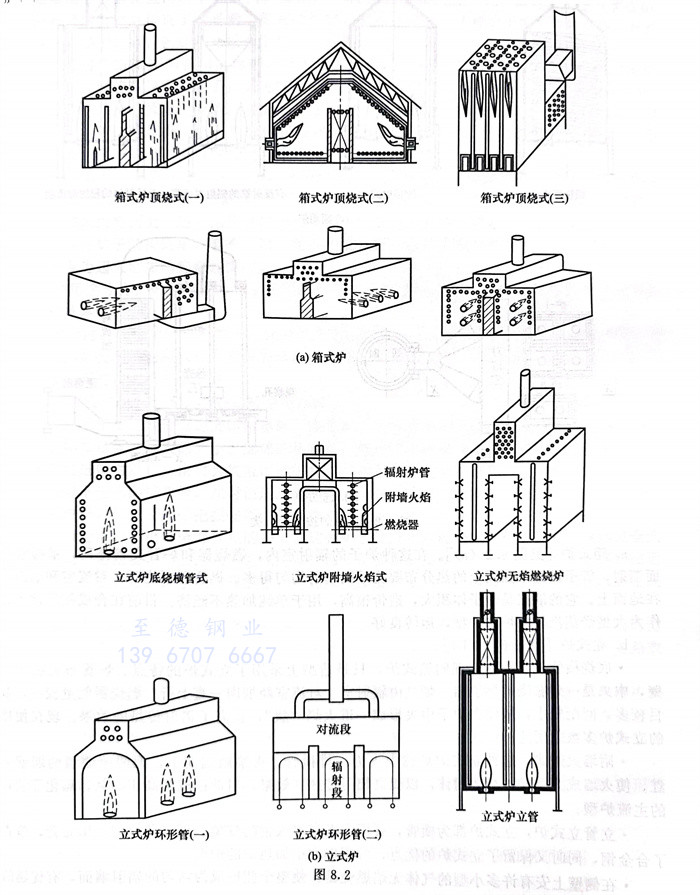

①. 按外形分為：箱式(shi)爐(lu)（含(han)6分類）、立(li)式(shi)爐(lu)（含(han)6分類）、圓筒爐(lu)（含(han)3分類）、大型方(fang)爐(lu)，如圖(tu)8.2所示。
a. 箱式爐［見圖8.2（a）］。
在(zai)這種爐子的(de)(de)輻(fu)(fu)射(she)室內，燃(ran)(ran)燒(shao)器(qi)和爐管(guan)交(jiao)錯排列，單排管(guan)雙面(mian)輻(fu)(fu)射(she)，管(guan)子沿整個圓(yuan)周上(shang)的(de)(de)熱(re)(re)分布(bu)要(yao)比單面(mian)輻(fu)(fu)射(she)均(jun)勻得多(duo)。燃(ran)(ran)燒(shao)器(qi)頂(ding)燒(shao)時，對流室和煙囪放在(zai)地面(mian)上(shang)。它的(de)(de)缺點是(shi)爐子體積(ji)大，造(zao)價很高，用于單純加(jia)熱(re)(re)不(bu)經(jing)濟。目前在(zai)合成氨廠常用它作為大型烴蒸汽轉化爐的(de)(de)爐型，運轉良好。
b. 立(li)式(shi)爐［見(jian)圖8.2（b）］。
·底(di)燒橫管(guan)式(shi)(shi)，傳(chuan)熱機理同箱(xiang)式(shi)(shi)爐(lu)(lu)，只(zhi)是造型(xing)上采用了立(li)式(shi)(shi)爐(lu)(lu)的特點。爐(lu)(lu)管(guan)布置在(zai)兩側壁，中央是一(yi)列底(di)燒的燃燒器(qi)。煙氣由輻射室、對流室經(jing)煙囪(cong)一(yi)直上行(xing)。燃燒器(qi)能(neng)量較(jiao)小，數目較(jiao)多(duo)，間距較(jiao)小，從而在(zai)爐(lu)(lu)子中央形成一(yi)道火焰“膜”，提高了輻射傳(chuan)熱的效(xiao)果。現在(zai)使用的立(li)式(shi)(shi)爐(lu)(lu)多(duo)數采用這一(yi)形式(shi)(shi)。
·附墻火焰(yan)式(shi)(shi)，這(zhe)種立式(shi)(shi)爐(lu)(lu)爐(lu)(lu)膛中(zhong)央為一排橫管，火焰(yan)附墻而上，把兩面側墻的墻壁燒紅(hong)，使(shi)火墻成為良好(hao)的熱輻射(she)體，以提(ti)高(gao)輻射(she)傳熱的效果，目(mu)前已成為高(gao)壓(ya)加氫、焦化等(deng)裝置的主流爐(lu)(lu)型(xing)。
·立(li)管(guan)(guan)立(li)式爐(lu)，立(li)式爐(lu)都為橫管(guan)(guan)，要用(yong)大批高鉻鎳鋼的管(guan)(guan)架(jia)，而(er)這種爐(lu)型(xing)改用(yong)立(li)管(guan)(guan)，節省了合金鋼，同時又(you)保(bao)留了立(li)式爐(lu)的優點(dian)，常用(yong)作(zuo)大型(xing)加熱爐(lu)的爐(lu)型(xing)。
·在側壁(bi)上(shang)安有(you)許多(duo)小型的氣(qi)體無焰(yan)燃(ran)燒(shao)器(qi)，使整個側壁(bi)成為均勻(yun)的輻射(she)墻面，有(you)優越的加熱均勻(yun)性(xing)，可分區調節(jie)溫(wen)度(du)，是乙烯裂解和烴類蒸(zheng)汽轉化最合(he)適的爐型之一。但造價昂貴，用于(yu)純加熱非常不合(he)算。這(zhe)種爐子只能燒(shao)氣(qi)體燃(ran)料。
c. 圓(yuan)筒爐［見圖8.2（c）］
·當爐(lu)子熱負荷非常小，而(er)且對熱效率無要求(qiu)時，采用(yong)螺旋(xuan)(xuan)管(guan)式和純輻射式這(zhe)兩種爐(lu)型。它(ta)們是最簡單、最便宜的爐(lu)子。爐(lu)內爐(lu)管(guan)是一段盤(pan)繞(rao)成螺旋(xuan)(xuan)狀的小管(guan)，雖然它(ta)屬于(yu)立(li)管(guan)式爐(lu)型，但其管(guan)內特性更接近于(yu)水(shui)平管(guan)，能(neng)完(wan)全(quan)排空(kong)，管(guan)內壓降小。這(zhe)種爐(lu)子的主要缺點是：為(wei)了便于(yu)盤(pan)旋(xuan)(xuan)，易于(yu)制造，被加熱介質通常只有(you)一管(guan)程。
·無(wu)反(fan)射(she)錐(zhui)(zhui)的輻射(she)-對流(liu)型(xing)(xing)圓(yuan)筒(tong)(tong)爐(lu)(lu)(lu)取代上(shang)述(shu)形式，已成為(wei)現(xian)代立(li)式圓(yuan)筒(tong)(tong)爐(lu)(lu)(lu)的主流(liu)。它(ta)取消(xiao)了(le)反(fan)射(she)錐(zhui)(zhui)，能(neng)夠建造較(jiao)大的爐(lu)(lu)(lu)子(zi)；對流(liu)室水平布置若干排管子(zi)，并(bing)盡量使(shi)用(yong)釘頭管和翅片管，熱(re)(re)效(xiao)率(lv)較(jiao)高。其制造及(ji)施工(gong)簡(jian)單(dan)，造價低，是管式加熱(re)(re)爐(lu)(lu)(lu)中(zhong)應(ying)用(yong)最廣泛的爐(lu)(lu)(lu)型(xing)(xing)。但(dan)是，這種爐(lu)(lu)(lu)子(zi)放(fang)大以后，爐(lu)(lu)(lu)膛(tang)內顯得太(tai)空，爐(lu)(lu)(lu)膛(tang)體(ti)積發熱(re)(re)強度(du)將急(ji)劇下降，結(jie)構上(shang)和經(jing)濟性上(shang)都開始不利。為(wei)了(le)克(ke)服這一缺點，可以在大型(xing)(xing)圓(yuan)筒(tong)(tong)爐(lu)(lu)(lu)的爐(lu)(lu)(lu)膛(tang)內增添爐(lu)(lu)(lu)管。
d. 大(da)型方(fang)爐。如(ru)圖8.2（d）所示
這種爐(lu)(lu)子(zi)用(yong)兩排(pai)爐(lu)(lu)管(guan)把爐(lu)(lu)膛分(fen)(fen)成(cheng)若干(gan)小間，每(mei)間設置(zhi)1或2個大(da)(da)容量高強(qiang)燃燒器。分(fen)(fen)隔可以沿兩個方(fang)向進行，稱為(wei)“十字交叉”分(fen)(fen)隔法。它通常把對流室單獨(du)放(fang)到地(di)面上。還有把幾(ji)臺爐(lu)(lu)子(zi)的(de)煙氣用(yong)煙道(dao)匯集(ji)攏來，送(song)進一個公用(yong)的(de)對流室或廢熱鍋爐(lu)(lu)。這種爐(lu)(lu)子(zi)結構簡單，節省占地(di)，便于回收余熱，容易實(shi)現爐(lu)(lu)群集(ji)中排(pai)煙，減輕大(da)(da)氣污染。它是專為(wei)超(chao)大(da)(da)型加熱爐(lu)(lu)而開發的(de)。
②. 按(an)用途分為：爐(lu)管內(nei)進行化學反應(ying)的爐(lu)子(zi)(zi)(zi)、加(jia)熱(re)液體(ti)的爐(lu)子(zi)(zi)(zi)、加(jia)熱(re)氣(qi)體(ti)的爐(lu)子(zi)(zi)(zi)和(he)加(jia)熱(re)氣(qi)液混(hun)相流體(ti)的爐(lu)子(zi)(zi)(zi)。
a. 爐(lu)管內進行化學反應(ying)的爐(lu)子
這(zhe)種爐子管內(nei)發生吸熱化(hua)(hua)學反(fan)應。按(an)復雜程度來說(shuo)，它代(dai)表了加熱爐技術的最高(gao)水(shui)平(ping)。它分為兩種：爐管內(nei)裝(zhuang)催(cui)化(hua)(hua)劑的，如烴類水(shui)蒸氣轉化(hua)(hua)爐；爐管內(nei)不裝(zhuang)催(cui)化(hua)(hua)劑的，如乙烯裂解(jie)爐。
b. 加熱液體(ti)的爐子。這類爐子可分為三種。
·管(guan)內(nei)無相變(bian)化、單純的液體(ti)加(jia)(jia)熱爐，這是把工藝液體(ti)預(yu)熱到(dao)其沸(fei)點以(yi)下（如溫水加(jia)(jia)熱、液相熱載體(ti)加(jia)(jia)熱等）使用的爐子。加(jia)(jia)熱的終溫低，管(guan)內(nei)結焦(jiao)和腐蝕(shi)也小，操(cao)作(zuo)上的問題較少。
·管內進口(kou)為液(ye)相(xiang)、出口(kou)為氣(qi)液(ye)混相(xiang)的(de)爐子(zi)。在生產過程中(zhong)，往往要求被加(jia)工(gong)的(de)流體在氣(qi)液(ye)混相(xiang)狀態(tai)下進入蒸餾塔等(deng)，此(ci)時(shi)使用這(zhe)種加(jia)熱(re)爐。在全部工(gong)藝加(jia)熱(re)爐中(zhong)此(ci)種爐的(de)數量最大。對于這(zhe)種爐子(zi)，最重要的(de)是把握住吸熱(re)量、氣(qi)化率、壓(ya)力降、溫度(du)之間的(de)關系。
·進口為液相、出口全部氣相的(de)(de)爐(lu)子。這(zhe)種(zhong)爐(lu)子是反(fan)應(ying)器(qi)的(de)(de)進料加熱爐(lu)，它把(ba)液體完全汽化，加熱到(dao)一定(ding)溫度(du)，然后送(song)入工藝反(fan)應(ying)器(qi)。由于(yu)反(fan)應(ying)器(qi)的(de)(de)操作(zuo)條件（如催化劑活性等(deng)）在運轉(zhuan)期中是變(bian)化的(de)(de)，這(zhe)種(zhong)爐(lu)子的(de)(de)操作(zuo)溫度(du)和壓力等(deng)往往變(bian)化很大，應(ying)掌握其(qi)變(bian)動范圍，以防止(zhi)裂解和結(jie)焦(jiao)發生(sheng)。
c. 加熱氣體的爐子。
如水(shui)蒸(zheng)氣的(de)(de)(de)過熱、工(gong)藝(yi)氣體(ti)的(de)(de)(de)預熱就使用這種爐子(zi)。它(ta)多在(zai)較高溫度下操作，但因為是(shi)純氣相(xiang)，結(jie)(jie)焦的(de)(de)(de)可能性不大。應該注意的(de)(de)(de)是(shi)當氣體(ti)量很大時，爐管的(de)(de)(de)路數很多，必須從結(jie)(jie)構上保證各路均勻，防止偏流(liu)。
d. 加熱氣液混相流體的爐(lu)子(zi)
這(zhe)種爐(lu)子常(chang)用于加氫精制、加氫裂化等裝置的(de)反應器進(jin)料加熱。由(you)于管內流體(ti)從爐(lu)子入口起就是氣、液混相，較上述純氣體(ti)加熱爐(lu)更難保證各路(lu)(lu)流量(liang)的(de)均(jun)勻，設計(ji)上要更重視(shi)管徑、管內質(zhi)量(liang)流速、盤管路(lu)(lu)數的(de)選取，以及管內流動狀(zhuang)態的(de)判斷(duan)和分(fen)叉管的(de)配管設計(ji)等。
③. 按輻(fu)射盤管(guan)的布置(zhi)形(xing)式(shi)分為：臥管(guan)爐(lu)(lu)、立管(guan)爐(lu)(lu)、螺(luo)旋(xuan)管(guan)圓筒爐(lu)(lu)、U形(xing)管(guan)爐(lu)(lu)、倒U形(xing)管(guan)爐(lu)(lu)（門型(xing)爐(lu)(lu)）等。
④. 按受(shou)熱段分為：純輻射(she)型；輻射(she)-對流型。
⑤. 按輻射(she)受熱方式(shi)分(fen)(fen)為：單(dan)面(mian)輻射(she)、雙面(mian)輻射(she)、部分(fen)(fen)單(dan)面(mian)輻射(she)十(shi)部分(fen)(fen)雙面(mian)輻射(she)。
⑥. 按組合形式分(fen)為(wei)：單輻射室、多輻射室。
⑦. 按(an)燃燒器位置分為：底燒、頂燒、側（端(duan)）燒。
