①. 不銹鋼管道布置設計應符合管道及儀表流程圖的要求。
②. 不銹(xiu)鋼管(guan)道布置(zhi)應(ying)統籌規劃，做到安(an)全可(ke)靠(kao)、經濟(ji)合理(li)、滿足施(shi)工、操作、維修等方面的要求，并力(li)求美觀(guan)整齊。
③. 在(zai)確定進出裝(zhuang)置(zhi)（單元）的管道的方(fang)位與敷(fu)設方(fang)式(shi)時，應做到(dao)內外協調(diao)。
④. 廠(chang)(chang)區內的全廠(chang)(chang)性管(guan)道(dao)(dao)(dao)(dao)的敷設，應與廠(chang)(chang)區內的裝置（單(dan)元(yuan)）、道(dao)(dao)(dao)(dao)路(lu)(lu)、建筑(zhu)物、構筑(zhu)物等協(xie)調，一般沿(yan)廠(chang)(chang)區道(dao)(dao)(dao)(dao)路(lu)(lu)設計廠(chang)(chang)內管(guan)廊，減少管(guan)道(dao)(dao)(dao)(dao)與鐵(tie)路(lu)(lu)、道(dao)(dao)(dao)(dao)路(lu)(lu)的交叉(cha)。
⑤. 不銹鋼管道(dao)應(ying)架空(kong)或地上敷設，特(te)殊(shu)情況(kuang)下可敷設在管溝內。
⑥. 不銹鋼管道宜集中成排布置。地上的管道應敷設在管廊或管墩上。
⑦. 在(zai)管廊、管墩上(shang)布置管道時，宜使管廊或管墩所受的(de)垂(chui)直(zhi)荷載、水平荷載均(jun)衡(heng)。
⑧. 全廠性管(guan)廊或管(guan)墩上（包括(kuo)穿(chuan)越涵洞）應留(liu)有(you)10％～30％的裕量，并考慮其荷重。裝(zhuang)置(zhi)主管(guan)廊宜留(liu)有(you)10％～20％的裕量，并考慮其荷重。
⑨. 輸送介質對距離、角度、高差等有特殊要求的不銹(xiu)鋼管道以及大口徑不銹(xiu)鋼管道的布置，應符合設備布置設計的要求。
⑩. 不(bu)銹鋼管道布(bu)置(zhi)不(bu)應(ying)妨礙設備(bei)、機泵及其(qi)內部構件的安裝、檢修和消防車輛的通行。
?. 不銹鋼管道布置應使管道系統具有必要的柔性。在保證管道柔性及管道對設備、機泵管口作用力和力矩不超過允許值的情況下，應使管道最短，組成件最少。
?. 應(ying)在管道(dao)(dao)規(gui)劃的同時考慮其支承點(dian)設置，宜(yi)利用(yong)管道(dao)(dao)的自然(ran)形狀(zhuang)達到自行補償。
?. 不銹鋼管道布置宜做到“步步高”或“步步低”，減少“氣袋”或“液袋”，否則應根據操作、檢修要求設置放空、放凈。管道布置應減少“盲腸”。
?. 氣液(ye)兩相流的(de)管(guan)道由(you)一路(lu)分為兩路(lu)或(huo)多路(lu)時，管(guan)道布置應考慮對(dui)稱性或(huo)滿(man)足管(guan)道及儀表流程圖的(de)要(yao)求(qiu)。
?. 不銹鋼管道除與閥門、儀表、設備等需要用法蘭(lan)或螺紋連接者外，應采用焊接連接。
?. 下列情況應(ying)考慮法(fa)蘭、螺紋或其(qi)他可(ke)拆卸(xie)連接。
a. 因檢(jian)修、清洗、吹掃需(xu)拆(chai)卸的(de)場(chang)合。
b. 襯里(li)管(guan)道或夾套(tao)管(guan)道。
c. 管道由兩段異種材(cai)料組成(cheng)且不宜用焊接連接者。
d. 焊縫現(xian)場熱處理(li)有困難的管(guan)道連接點(dian)。
e. 公稱(cheng)直(zhi)徑(jing)小于(yu)(yu)或等于(yu)(yu)100mm的鍍鋅(xin)管道(dao)。
f. 設置盲板(ban)或“8”字盲板(ban)的位置。
?. 不(bu)銹鋼蒸汽管道或可凝性氣體管道的支管宜從主管的上方相接。蒸汽冷凝液支管應從收回總管的上方接入。
?. 有毒介質管(guan)道應(ying)(ying)采(cai)用焊(han)接(jie)(jie)連接(jie)(jie)，除有特殊需要外不得采(cai)用法蘭或螺紋連接(jie)(jie)。有毒介質管(guan)道應(ying)(ying)有明顯標(biao)志以區別于(yu)其他管(guan)道。有毒介質管(guan)道不應(ying)(ying)埋地敷設。
?. 布置固體物(wu)料或含固體物(wu)料的管道時，應使(shi)管道盡可能短、少拐(guai)彎和不出現死(si)角(jiao)。
a. 固體物(wu)料支管與主管的連接應順(shun)介質流(liu)向斜接，夾角不宜(yi)大(da)于45°。
b. 固(gu)體物料(liao)管(guan)(guan)道(dao)上彎(wan)管(guan)(guan)的彎(wan)曲半徑(jing)不應(ying)小(xiao)于管(guan)(guan)道(dao)公稱(cheng)直徑(jing)的6倍。
c. 含有(you)大量固體物料的漿液管道(dao)和(he)高黏度(du)的液體管道(dao)應有(you)坡度(du)。
?. 不應(ying)在振(zhen)動(dong)管(guan)道上彎矩大的部位(wei)設(she)置(zhi)分(fen)支管(guan)。
21. 在易產(chan)生振動的(de)管(guan)道（如(ru)往(wang)復(fu)式壓縮機(ji)、往(wang)復(fu)泵的(de)出口管(guan)道等）的(de)轉彎(wan)處(chu)，應采用(yong)彎(wan)曲半徑不小于(yu)1.5倍(bei)公稱直徑的(de)彎(wan)頭。分支管(guan)宜(yi)順介質流(liu)向斜接(jie)。
22. 從有可(ke)能發生(sheng)振動的管(guan)(guan)道上接(jie)出公稱直徑小于或等于40mm的支管(guan)(guan)時，無論支管(guan)(guan)上有無閥門，連接(jie)處均應(ying)采取(qu)加強措施(shi)。
23. 自流(liu)(liu)的水(shui)平管(guan)道應有不小于0.003的順介質流(liu)(liu)向坡度(du)。

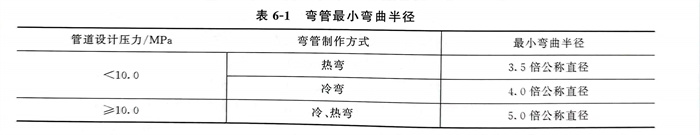

24. 各種不銹鋼(gang)彎管的最小彎曲半徑應符合表6-1。
25. 不銹鋼管(guan)(guan)道穿過(guo)建筑物的樓板、屋頂或墻面(mian)時，應加(jia)套(tao)管(guan)(guan)，套(tao)管(guan)(guan)與管(guan)(guan)道間的空(kong)隙應密(mi)封。套(tao)(tao)(tao)管(guan)(guan)(guan)的(de)(de)直徑(jing)應(ying)大(da)于管(guan)(guan)(guan)道(dao)(dao)隔熱層的(de)(de)外徑(jing)，并(bing)不得影(ying)響管(guan)(guan)(guan)道(dao)(dao)的(de)(de)熱位移。管(guan)(guan)(guan)道(dao)(dao)上(shang)的(de)(de)焊縫不應(ying)在套(tao)(tao)(tao)管(guan)(guan)(guan)內，并(bing)距離套(tao)(tao)(tao)管(guan)(guan)(guan)端部不應(ying)小于150mm。套(tao)(tao)(tao)管(guan)(guan)(guan)應(ying)高(gao)出(chu)樓板、屋(wu)(wu)頂(ding)面50mm（圖6-1）。管(guan)(guan)(guan)道(dao)(dao)穿過屋(wu)(wu)頂(ding)時應(ying)設防雨罩。管(guan)(guan)(guan)道(dao)(dao)不應(ying)穿過防火墻(qiang)或(huo)防爆(bao)墻(qiang)。
26. 布置腐蝕性介(jie)質(zhi)、有毒介(jie)質(zhi)和(he)高壓管道時，應(ying)(ying)避免由于法(fa)蘭、螺紋和(he)填料密(mi)封等泄漏而造成對人身和(he)設(she)備的(de)危害(hai)。易(yi)泄漏部位應(ying)(ying)避免位于人行通道或機泵上(shang)方(fang)，否則應(ying)(ying)設(she)安全(quan)防護(hu)。
27. 有隔熱(re)(re)層的管(guan)(guan)道，在管(guan)(guan)墩、管(guan)(guan)架處應(ying)設(she)管(guan)(guan)托(tuo)。無隔熱(re)(re)層的管(guan)(guan)道，如無要求，可不設(she)管(guan)(guan)托(tuo)。當隔熱(re)(re)層厚度小于(yu)或等于(yu)80mm時(shi)，選(xuan)(xuan)用(yong)高(gao)100mm的管(guan)(guan)托(tuo)；隔熱(re)(re)層厚度大于(yu)80mm時(shi)，選(xuan)(xuan)用(yong)高(gao)150mm的管(guan)(guan)托(tuo)；隔熱(re)(re)層厚度大于(yu)130mm時(shi)，選(xuan)(xuan)用(yong)高(gao)200mm的管(guan)(guan)托(tuo)。保冷管(guan)(guan)道應(ying)選(xuan)(xuan)用(yong)保冷管(guan)(guan)托(tuo)。
28. 廠區地形高差較(jiao)大時，全廠性管道(dao)敷設(she)應與地形高差保(bao)持(chi)一致，在適當(dang)位置(zhi)調整管廊(lang)標高。管道(dao)的(de)最小坡度宜為(wei)0.002。管道(dao)變坡點(dian)宜設(she)在轉彎處或固(gu)定點(dian)附(fu)近。
29. 對于跨(kua)越(yue)、穿(chuan)越(yue)廠區(qu)內(nei)鐵路和道(dao)路的管道(dao)，在其(qi)跨(kua)越(yue)段(duan)或穿(chuan)越(yue)段(duan)上不得(de)裝設閥(fa)門、金屬波紋(wen)管補(bu)償器和法蘭、螺紋(wen)接頭等(deng)管道(dao)組成(cheng)件。
30. 有熱位移的埋地管(guan)道，在管(guan)道強度允許的條件下可設置擋墩，否則應采(cai)取(qu)熱補償措施。
31. 距離較(jiao)近的(de)(de)兩(liang)設(she)(she)備(bei)的(de)(de)連(lian)(lian)接(jie)管，最好不直(zhi)接(jie)連(lian)(lian)（有波(bo)形伸縮器的(de)(de)或(huo)設(she)(she)備(bei)中的(de)(de)一(yi)個設(she)(she)備(bei)沒有同建筑物固定者除外(wai)）。一(yi)般(ban)采(cai)用90°連(lian)(lian)接(jie)或(huo)45°斜接(jie)，如圖6-2所示。
32. 大氣(qi)排放(fang)的相關規定。
a. 可燃氣體排氣筒、放空(kong)管的高(gao)度，應(ying)符合(he)下列規(gui)定(ding)。
Ⅰ. 連續排放(fang)的(de)可燃氣體排氣筒頂(ding)或(huo)(huo)放(fang)空管口，應高出(chu)20m范圍內(nei)的(de)平臺或(huo)(huo)建(jian)筑物(wu)頂(ding)3.5m以上。位于20m以外的(de)平臺或(huo)(huo)建(jian)筑物(wu)如圖(tu)6-3所(suo)示。
Ⅱ. 間歇排放(fang)的(de)可燃(ran)氣體筒頂或放(fang)空管口，應高出(chu)10m范圍(wei)內(nei)的(de)平(ping)臺或建筑物(wu)頂3.5m以(yi)上。位于10m以(yi)外(wai)的(de)平(ping)臺或建筑物(wu)如圖6-3所(suo)示(shi)。
b. 向大氣(qi)排放的非可燃氣(qi)體(ti)放空管(guan)高度(du)應符合下列要求。
Ⅰ. 設(she)備上(shang)(shang)或管(guan)道(dao)上(shang)(shang)的放空管(guan)口應高出鄰近的操作平臺2m以上(shang)(shang)。
Ⅱ. 緊靠建筑物、構(gou)筑物或其內(nei)部(bu)布置的(de)設備或管(guan)道(dao)的(de)放(fang)空口，應高出建筑物、構(gou)筑物2m以上。
c. GB50316《工(gong)業(ye)金屬管(guan)道設計規范》對氣體排放的規定，引入(ru)了環境保(bao)護的國家標準。
Ⅰ. B類氣體的放空管管口(kou)及安全閥(fa)排放口(kou)與平(ping)臺或(huo)建(jian)筑物的相對(dui)距離應符合(he)現行國家標準(zhun)GB 50160《石油化工企業(ye)設計防(fang)火規范》中的相應規定。
Ⅱ. 放空口(kou)位置(zhi)除上述要求外，還應符合現行國家標準GB/T 3840《制定地方大氣污染物(wu)排放標準的(de)技術方法》的(de)規定。
33. GB 50316《工業金(jin)屬管道設計(ji)規(gui)范》對B類流(liu)體進行了一些強(qiang)制的布置規(gui)定。
a. 在車間內或裝置內不便(bian)維修(xiu)的(de)區域，不宜(yi)將(jiang)輸送強腐蝕性及B類流體的(de)管道敷設在地下。
b. 在無可靠的通風(feng)條件及無安全措施(shi)時，不得(de)在通行管溝內布置窒息性及B類流體的管道。
c. B類流體(ti)的(de)管道，不得安裝在通風不良的(de)廠房內(nei)、室內(nei)的(de)吊頂內(nei)及建（構）筑物封閉的(de)夾層內(nei)。
d. 密度比環境空氣(qi)大的室外B類(lei)氣(qi)體管道(dao)，當有法蘭、螺紋連接(jie)或(huo)有填料(liao)結構(gou)的管道(dao)組成件時(shi)，不應緊靠有門窗的建筑物(wu)敷設。
e. B類流體的管道(dao)不得穿過與(yu)其無(wu)關的建筑物。
f. B類(lei)流體(ti)的管(guan)道不應在(zai)高(gao)溫管(guan)道兩(liang)側相鄰布置，也(ye)不應布置在(zai)高(gao)溫管(guan)道上方有熱影響的位置。
g. B類流(liu)體管道與(yu)儀表及電氣(qi)的(de)電纜相鄰敷設時(shi)(shi)，平行凈(jing)距不(bu)宜小于1m。電纜在下方敷設時(shi)(shi)，交叉凈(jing)距不(bu)應小于0.5m。當管道采(cai)用焊接(jie)連接(jie)結構并無(wu)閥門(men)時(shi)(shi)，其平行凈(jing)距可取上述凈(jing)距的(de)50％。
h. B類液體排放應(ying)符合GB50316的規定。含油的水應(ying)先排人(ren)油水分(fen)離裝置。
i. B類(lei)流體(ti)管道與(yu)氧(yang)氣管道的平行凈距不應(ying)小于500mm。交(jiao)叉凈距不應(ying)小于250mm。當管道采用焊接連(lian)接結構并無閥門時，其平行凈距可取上述凈距的50％。
34. 布置管道(dao)應(ying)留有轉動設備(bei)維修、操作和設備(bei)內填充物(wu)裝卸及消防車道(dao)等所(suo)需空(kong)間。
a. 吊裝孔范(fan)圍內(nei)不(bu)應布(bu)置管(guan)(guan)道(dao)(dao)。在設備內(nei)件(jian)抽(chou)出區(qu)域及設備法(fa)蘭拆卸區(qu)內(nei)不(bu)應布(bu)置管(guan)(guan)道(dao)(dao)。
b. 儀(yi)表接口的設置應(ying)符合下列規定(ding)。
Ⅰ. 就地(di)指(zhi)示儀表接口的(de)位置應設(she)在操作人員看得清的(de)高度。
Ⅱ. 管(guan)道(dao)上的儀表接口(kou)應按(an)儀表專業的要求設置，并應滿(man)足元件裝卸所(suo)需的空(kong)間。
Ⅲ. 設計壓(ya)力不(bu)大于(yu)(yu)6.3MPa或設計溫度(du)不(bu)高于(yu)(yu)425℃的(de)蒸汽管(guan)道，儀表(biao)接(jie)口(kou)公稱直徑(jing)(jing)不(bu)應小于(yu)(yu)15mm。大于(yu)(yu)上述條件及有(you)振(zhen)動的(de)管(guan)道，儀表(biao)接(jie)口(kou)公稱直徑(jing)(jing)不(bu)應小于(yu)(yu)20mm，當主(zhu)管(guan)公稱直徑(jing)(jing)小于(yu)(yu)20mm時(shi)，儀表(biao)接(jie)口(kou)不(bu)應小于(yu)(yu)主(zhu)管(guan)徑(jing)(jing)。
35. 不銹鋼管道布置時管道焊縫(feng)的設置應符合下列要求。
a. 不(bu)銹鋼管道對接焊口的中心與彎管起彎點的距離不應小于管子外徑，且不小于100mm。
b. 不(bu)銹(xiu)鋼管道上兩相鄰對接焊口的中心間距如下。
Ⅰ. 對于公稱直徑小(xiao)于150mm的(de)管(guan)道，不應小(xiao)于外徑，且不得小(xiao)于50mm。
Ⅱ. 對于公稱直徑等于或大于150mm的管(guan)道，不應小于150mm。
c. 不銹鋼管道的環焊縫不宜在管托的范圍內。需熱處理的焊縫從外側距支架邊緣的凈距宜大于焊縫寬度的5倍，且不應小于100mm。
36. 廠內管線綜合。
a. 沿地(di)面(mian)或低支架敷設的管道，不應環(huan)繞工藝裝置(zhi)或罐組(zu)四周布置(zhi)。
b. 可燃氣體(ti)、液化烴、可燃液體(ti)的(de)管道橫穿鐵(tie)路或道路時(shi)，應敷設在管涵或套(tao)管內。
c. 可燃氣(qi)體、液化烴、可燃液體的(de)管道(dao)，不得穿越(yue)或(huo)跨越(yue)與其無關的(de)煉油工藝裝置(zhi)、化工生產單元(yuan)或(huo)設施(shi)；但可跨越(yue)罐區泵(beng)房（棚(peng)(peng)）。在跨越(yue)泵(beng)房（棚(peng)(peng)）的(de)管道(dao)上，不應設置(zhi)閥(fa)門、法(fa)蘭(lan)、螺紋(wen)接頭和補償(chang)器(qi)等。
d. 距散發密度(du)大于空氣(qi)(qi)的可燃(ran)氣(qi)(qi)體設備(bei)30m以(yi)內的管溝、電(dian)纜(lan)溝、電(dian)纜(lan)隧道，應(ying)采取防止可燃(ran)氣(qi)(qi)體竄入(ru)和積聚的措施。
e. 各種工(gong)藝管(guan)道或含可燃(ran)液體的污水管(guan)道，不應沿道路敷設在路面或路肩(jian)上下。
f. 布置(zhi)在公路(lu)型道路(lu)路(lu)肩上的(de)管架支柱、照(zhao)明電桿、行(xing)道樹或(huo)標志桿等，應符(fu)合下列規定(ding):
Ⅰ. 至雙車道路面邊緣不應(ying)(ying)小(xiao)于(yu)(yu)0.5m（很多現(xian)行(xing)標準規定管(guan)架立柱邊緣距鐵路中心線不應(ying)(ying)小(xiao)于(yu)(yu)3m，距道路路肩不應(ying)(ying)小(xiao)于(yu)(yu)1m）。
Ⅱ. 至(zhi)單車(che)道(dao)中(zhong)心線(xian)不(bu)應小(xiao)于(yu)3m。
