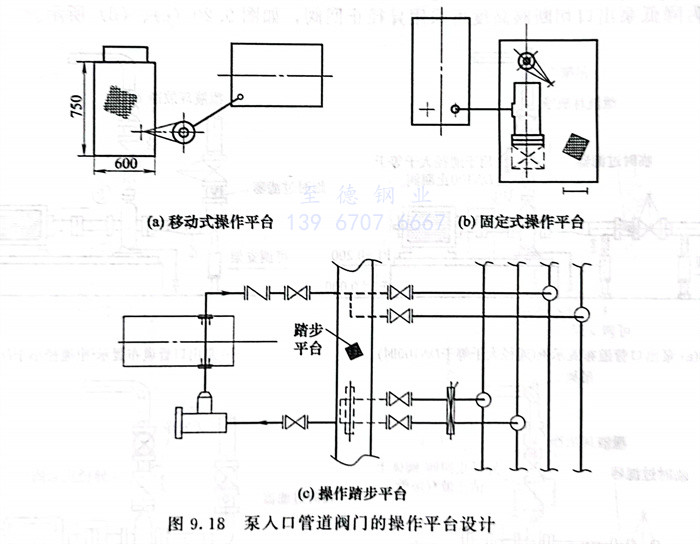

①. 當閥門高度在1.8~2.3m時,應設移動式操作平臺,閥門高度超過2.3m時宜設固定式平臺,如圖9.18(a)、(b)所示,也可采用鏈輪操作,但閥門的位置不允許鏈條接觸泵及電動機的轉軸,以防產生火花,引起爆炸或火災事故。


  ②. 泵的管道(dao)布置在管墩上時,應考慮閥門的操作及通行性,一般情(qing)況下,可按圖(tu)9.18(c)設操作踏步(bu)平臺,閥門統一布置在踏步(bu)平臺的兩(liang)側。
