不銹鋼管道上的儀表或測量元件的布置應便于安裝、觀察和維修。必要時應設置專用的操作平臺或梯子。儀表管口的長度應根據不銹鋼管道的隔熱層厚度確定。

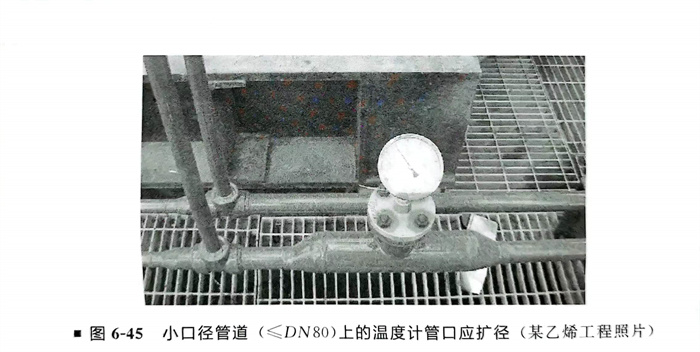

①. 溫(wen)(wen)度計、熱(re)(re)電偶宜安裝(zhuang)在(zai)直管(guan)段上(shang),其安裝(zhuang)要求最(zui)小管(guan)徑(jing)規(gui)定如(ru)下(xia):工業水銀溫(wen)(wen)度計DN50;熱(re)(re)電偶、熱(re)(re)電阻、雙金屬(shu)溫(wen)(wen)度計DN80;壓力(li)式溫(wen)(wen)度計DN150;擴徑(jing)管(guan)長度不應小于250mm。
②. 溫(wen)度計、熱電偶在管(guan)(guan)道(dao)拐彎處安裝時,管(guan)(guan)徑(jing)不應小(xiao)于DN40,且與管(guan)(guan)內流體流向成逆流接(jie)觸。

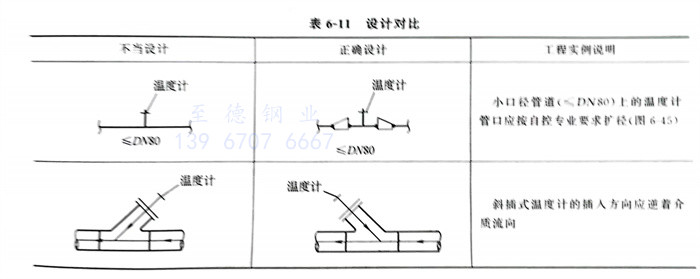

③. 溫度(du)計可(ke)垂直安裝或傾斜(xie)45°安裝,傾斜(xie)45°安裝時,應與管內流體流向成逆流接觸(表6-11)。
④. 現場指示溫度(du)計的安裝(zhuang)高度(du)宜為(wei)1.2~1.5m。高于(yu)2m時宜設(she)直梯(ti)或活動(dong)平(ping)臺。為(wei)了便于(yu)檢(jian)修,距離(li)平(ping)臺最低不宜小于(yu)300mm。

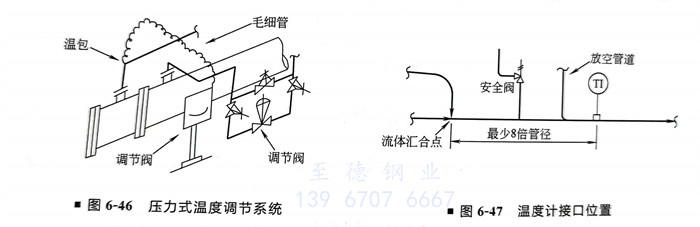

⑤. 壓力式溫度調(diao)節系(xi)統由(you)一(yi)個溫包和帶有規定(ding)長(chang)度的(de)連接在儀表上的(de)金(jin)屬(shu)毛細(xi)管組成(cheng),壓力式溫度調(diao)節系(xi)統,接管尺(chi)寸或溫包的(de)長(chang)度由(you)自控專業(ye)提供。管道(dao)布置設計時應確定(ding)溫包的(de)位(wei)置(圖6-46)。
⑥. 對于有(you)分(fen)支(zhi)的(de)工(gong)藝管(guan)道(dao),安(an)裝溫度(du)計(ji)或熱電偶(ou)(ou)時(shi),要(yao)特別注意安(an)裝位置與工(gong)藝流程相符,且(qie)不(bu)能安(an)裝在工(gong)藝管(guan)道(dao)的(de)死角(jiao)、盲(mang)腸位置。熱電偶(ou)(ou)溫度(du)計(ji)接口應設(she)在兩(liang)個或兩(liang)個以上進入流體(ti)相遇(yu)點(dian)的(de)下游至少8倍(bei)管(guan)徑處。但在8倍(bei)管(guan)徑內允許有(you)安(an)全閥及(ji)放空的(de)接管(guan)(圖6-47)。
