①. 罐區內(nei)管子應(ying)該成束布置(zhi)在地墩(或矮管架)上。
②. 為了經濟性和減(jian)少泵(beng)入口(kou)壓降,泵(beng)的入口(kou)管線(xian)應該盡量最短。
③. 當有多個罐時需布(bu)置兩個或者更(geng)多的管道束(地墩(dun)帶)。

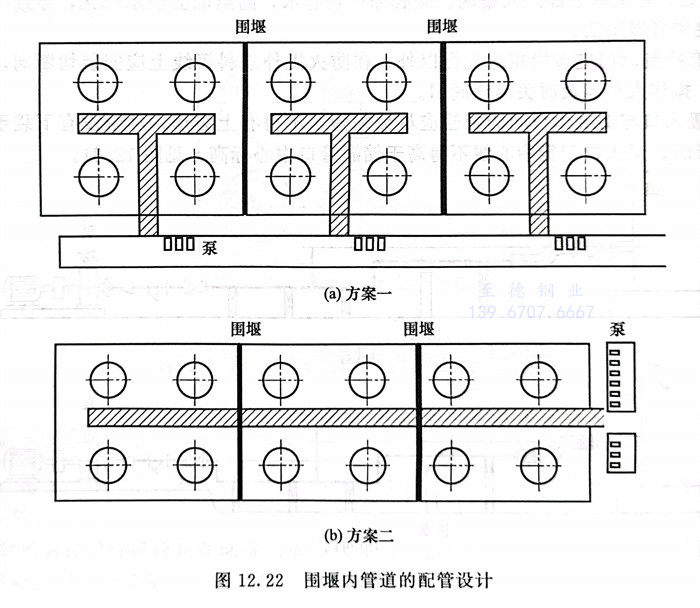

④. 圖12.22中的兩個地墩帶的規劃方案,在(zai)實際工程設計中都有采用。
對于圖12.22(b)所示方案二,不同類(lei)型的(de)物料(liao)管(guan)子穿(chuan)越了無關的(de)罐區,如果某個圍(wei)堰內發生(sheng)火災,可能會(hui)(hui)通過管(guan)子殃及(ji)地(di)墩帶連接的(de)罐,在NFPA防火規范(fan)及(ji)我國的(de)防火規范(fan)中均提(ti)出應盡量避免。另外,泵(beng)區布(bu)置在了罐區的(de)一端(duan),會(hui)(hui)造成(cheng)遠處罐進泵(beng)管(guan)線偏長(chang),泵(beng)的(de)入口壓(ya)降偏大,不是很經濟。
對(dui)于圖(tu)12.22(a)所示方案一,避免了方案二的(de)缺點(dian),但泵區(qu)一般(ban)分(fen)開(kai)布置,操作(zuo)維護時的(de)距離有些偏(pian)遠,占地偏(pian)大。
⑤. 圖12.23(a)、(b)所示(shi)為某常(chang)壓罐區(qu)地墩(dun)(dun)帶及泵區(qu)的布置設(she)計(ji)(ji)(ji),分別采用(yong)了(le)方(fang)案一和(he)方(fang)案二的規(gui)劃設(she)計(ji)(ji)(ji)。圖12.23(c)、(d)是(shi)某壓力球罐區(qu)管廊(地墩(dun)(dun))帶及泵區(qu)的布置設(she)計(ji)(ji)(ji),分別采用(yong)了(le)方(fang)案一和(he)方(fang)案二的規(gui)劃設(she)計(ji)(ji)(ji)。
