①. 儲罐在進出口管段上合理選用防沉降、抗震金屬軟管或波紋補償器,以減輕儲罐沉降或地震破壞,罐前管線一般情況應采用撓性或彈性連接。

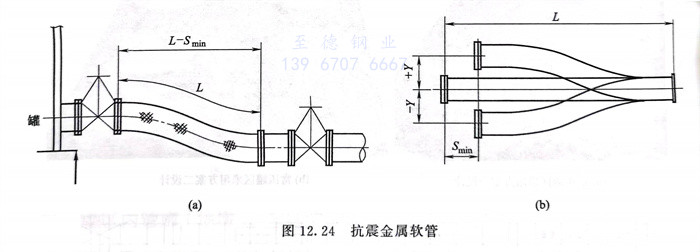

②. 金屬軟(ruan)管應布置在靠(kao)近罐壁的(de)第一道閥門(men)和第二道閥門(men)之間,其安裝形(xing)式見圖(tu)12.24,圖(tu)中(zhong)L表示金屬軟(ruan)管長度,ΔX表示沉降后(hou)的(de)水平最(zui)小位(wei)移)。
③. 金(jin)屬(shu)軟管(guan)(guan)宜采(cai)用波紋管(guan)(guan)兩端帶法(fa)蘭(lan),外部有(you)網套的結(jie)構(gou)。波紋補償(chang)器(qi)應采(cai)用大拉桿橫(heng)向型結(jie)構(gou)。
a. 地震烈(lie)度大于等于7度,地質(zhi)松軟(ruan)的(de)情況下,管(guan)徑大于等于150mm時(shi)可安裝金屬軟(ruan)管(guan)和波紋補償(chang)器。

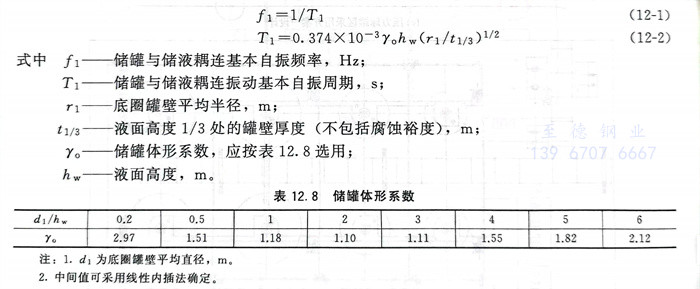

b. 選用的(de)金屬軟管(guan)或波紋補(bu)償器(qi)的(de)基(ji)(ji)本自振(zhen)(zhen)頻率應(ying)(ying)高于(yu)(yu)儲(chu)(chu)罐(guan)基(ji)(ji)本自振(zhen)(zhen)頻率的(de)50%。當儲(chu)(chu)罐(guan)的(de)基(ji)(ji)本自振(zhen)(zhen)頻率小于(yu)(yu)等于(yu)(yu)7Hz時,按標準選用的(de)金屬軟管(guan)或波紋補(bu)償器(qi)可不考慮(lv)儲(chu)(chu)罐(guan)與金屬軟管(guan)或波紋補(bu)償器(qi)的(de)共振(zhen)(zhen)影響(xiang)。當儲(chu)(chu)罐(guan)的(de)基(ji)(ji)本自振(zhen)(zhen)頻率大于(yu)(yu)7Hz時,應(ying)(ying)考慮(lv)儲(chu)(chu)罐(guan)與金屬軟管(guan)或波紋補(bu)償器(qi)的(de)共振(zhen)(zhen)影響(xiang)。儲(chu)(chu)罐(guan)與儲(chu)(chu)液耦連振(zhen)(zhen)動基(ji)(ji)本自振(zhen)(zhen)頻率為(wei):
c. 在選用金屬軟管或波紋補(bu)償器時,應綜(zong)合考(kao)慮沉降量(liang)、設防烈度、場地類別(bie)、工(gong)藝布置(zhi)、工(gong)作溫度、輸送介質、氣候條件(jian)、管徑大(da)小和最大(da)位移補(bu)償量(liang)等因素。
d. 金屬(shu)軟管(guan)(guan)或(huo)(huo)波(bo)紋(wen)補(bu)(bu)償(chang)(chang)器的(de)最大橫向位移補(bu)(bu)償(chang)(chang)量應包括(kuo)儲罐的(de)地基沉降、溫(wen)度(du)變形(xing)(xing)、安裝偏(pian)差(cha)和地展(zhan)引起的(de)附加位移或(huo)(huo)沉降等,選用金屬(shu)軟管(guan)(guan)或(huo)(huo)波(bo)紋(wen)補(bu)(bu)償(chang)(chang)器。由(you)儲罐的(de)地基沉降、溫(wen)度(du)變形(xing)(xing)、安裝偏(pian)差(cha)和地震(zhen)引起的(de)附加位移或(huo)(huo)沉降等引起的(de)軸向位移由(you)管(guan)(guan)線布置補(bu)(bu)償(chang)(chang)。

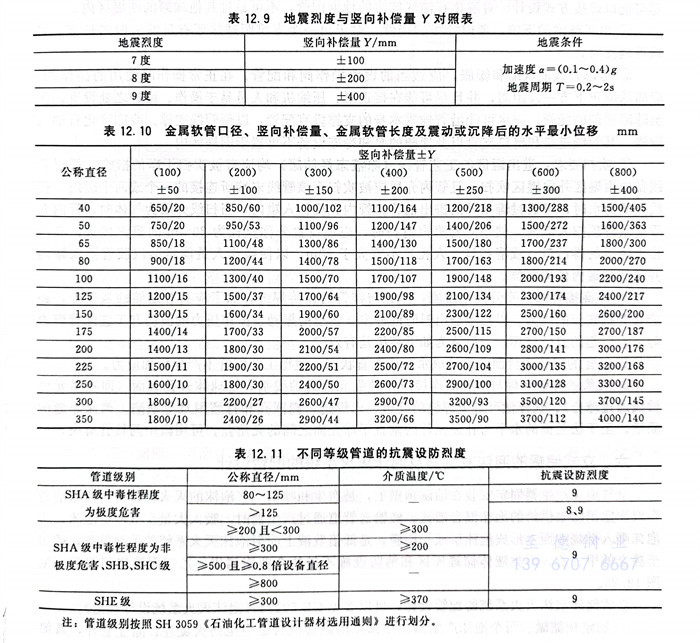

④. 金(jin)屬(shu)(shu)軟(ruan)管(guan)(guan)(guan)的(de)(de)豎(shu)向(xiang)補(bu)償量Y值(zhi)與地(di)震(zhen)烈(lie)(lie)度(du)有關,可參(can)(can)照(zhao)表12.9所(suo)列(lie)數值(zhi)(并參(can)(can)見圖12.24)。若同時(shi)考慮(lv)地(di)質(zhi)條件不良(liang)而引(yin)起(qi)的(de)(de)的(de)(de)下(xia)沉(chen)量,則豎(shu)向(xiang)補(bu)償量Y值(zhi)應(ying)考慮(lv)為兩者的(de)(de)綜合(he)值(zhi)。金(jin)屬(shu)(shu)軟(ruan)管(guan)(guan)(guan)與管(guan)(guan)(guan)線(xian)的(de)(de)連(lian)接(jie),應(ying)采(cai)取法蘭(lan)連(lian)接(jie),便于安裝、調節和(he)更換。金(jin)屬(shu)(shu)軟(ruan)管(guan)(guan)(guan)的(de)(de)直徑(jing)(jing),不應(ying)小于儲罐的(de)(de)進出油接(jie)管(guan)(guan)(guan)的(de)(de)直徑(jing)(jing),一般可與儲罐的(de)(de)進出油接(jie)管(guan)(guan)(guan)的(de)(de)直徑(jing)(jing)相(xiang)等(deng);金(jin)屬(shu)(shu)軟(ruan)管(guan)(guan)(guan)承受壓力應(ying)大于等(deng)于1.0MPa。管(guan)(guan)(guan)線(xian)直徑(jing)(jing)(金(jin)屬(shu)(shu)軟(ruan)管(guan)(guan)(guan)直徑(jing)(jing))與金(jin)屬(shu)(shu)軟(ruan)管(guan)(guan)(guan)長度(du)(L)同豎(shu)向(xiang)補(bu)償量(Y)、安裝距(ju)離(震(zhen)動或沉(chen)降(jiang)后的(de)(de)水平最小位移ΔX)的(de)(de)對應(ying)數值(zhi),可參(can)(can)考表12.10或由制造(zao)廠家提(ti)供。SH/T 3039《石油化(hua)工(gong)非埋(mai)地(di)管(guan)(guan)(guan)道(dao)抗震(zhen)設(she)計通則》規定了管(guan)(guan)(guan)道(dao)抗震(zhen)驗算的(de)(de)等(deng)級,見表12.11不同等(deng)級管(guan)(guan)(guan)道(dao)的(de)(de)抗震(zhen)設(she)防烈(lie)(lie)度(du)。
注(zhu):管道(dao)級別(bie)按照SH 3059《石(shi)油化工管道(dao)設計(ji)器(qi)材選用通(tong)則(ze)》進(jin)行劃分。
